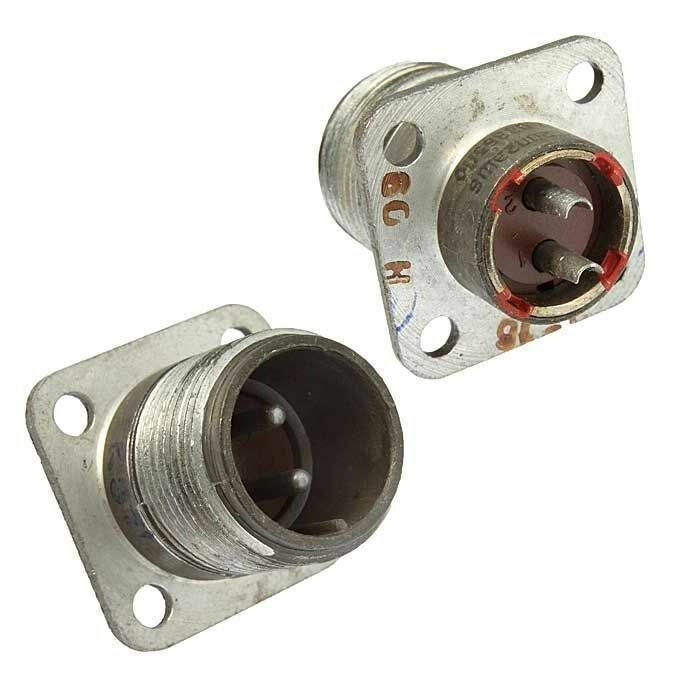

2РТ20П2ЭШ6-А ВИЛКИ БЛОЧНЫЕ 91г «5»
Технические характеристики
2РТ20П2ЭШ6-А ВИЛКИ БЛОЧНЫЕ «5»
Соединитель 2РТ20П2ЭШ6‑А «Вилки блочные „5“» относится к серии цилиндрических низкочастотных разъемов типа 2РТ, предназначенных для коммутации электрических цепей в бортовых и стационарных устройствах радиоэлектронной и промышленной аппаратуры.
Основное назначение и исполнение
Это негерметичный, теплостойкий цилиндрический соединитель с вилкой блочной конструкции, предназначенной для монтажа на панель (внутренний монтаж).
Климатическое исполнение, как правило, соответствует УХЛ (всеклиматическое), что позволяет использовать изделие в широком диапазоне температур и повышенной влажности.
Контактная система
Условный номер набора контактов Ш6 означает наличие двух контактов диаметром 2,5 мм (штыревые контакты).
Сопротивление контакта обычно не превышает 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что обеспечивает низкие потери и надежную электрическую развязку.
Электрические параметры
На одиночный контакт допускаемый рабочий ток обычно находится в диапазоне до около 20–25 А, а общая токовая нагрузка на ответный соединитель — до 50 А.
Максимальное напряжение в цепи (амплитудное значение) составляет порядка 850 В, что позволяет использовать разъем в цепях питания и силовых линиях средних мощностей.
Механическая надежность и ресурс
Разъем рассчитан на многократные сочленения‑расчленения; количество циклов подключения обычно порядка 500.
Минимальная наработка при температурах до +80 °C — не менее 1000 часов; изделие выдерживает синусоидальную вибрацию до 300 м/с² и механические удары повышенного уровня, что важно для бортовых и промышленных применений.
Особенности конструкции
Корпус выполняется из алюминиевого сплава, а изоляционная вставка — из термостойкого материала (например, карболовой массы), что обеспечивает прочность и термостойкость.
Соединитель имеет резьбовое сопряжение «вилка–розетка», что повышает надежность соединения в условиях вибрации и механических воздействий.
Мы можем дополнительно расшифровать условное обозначение «2РТ20П2ЭШ6‑А» по каждому элементу маркировки.
