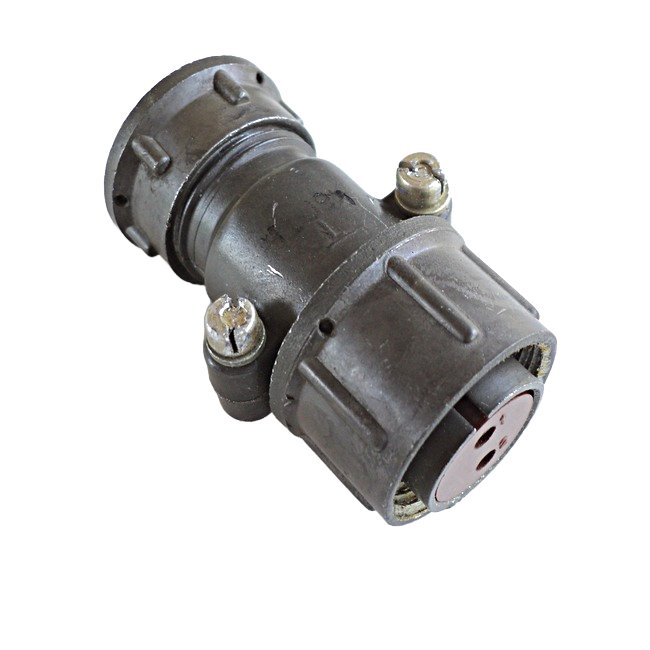

2РТ20П2ЭШ6-А РК «5» — это низкочастотный цилиндрический соединитель (разъём) розетка кабельная с прямым патрубком, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как универсальное соединение.

Расшифровка обозначения

Обозначение 2РТ20П2ЭШ6-А расшифровывается следующим образом: 2РТ — тип соединителя (теплостойкий цилиндрический нормальных габаритов), 20 — условный размер корпуса, П — конструктивное исполнение кабельной части с прямым патрубком, 2 — количество контактов (диаметром 2,5 мм), Э — гайка для экранированного кабеля, Ш — розетка (гнездо), 6 — сочетание контактов, А — модификация.

Технические характеристики

Соединитель выдерживает рабочий ток до 25 А на контакт (общая нагрузка до 50 А), напряжение до 850 В, сопротивление контакта не более 1 мОм, сопротивление изоляции не менее 1000–5000 МОм.

Рабочая температура от -60 до +100 °C (смена до +180 °C), механический удар до 1500 g, ускорение линейной нагрузки до 2000 м/с², атмосферное давление до 1,3·10⁻⁴ Па.

Минимальная наработка 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости не менее 20 лет; климатическое исполнение УХЛ для внутреннего и наружного применения (с защитой от пыли и влаги).

Применение

Применяется в электро-, радио- и контрольно-измерительных приборах, устойчив к вибрациям и экстремальным условиям.
