2РТ20П2ЭШ6-А: надёжный цилиндрический разъём для промышленной аппаратуры

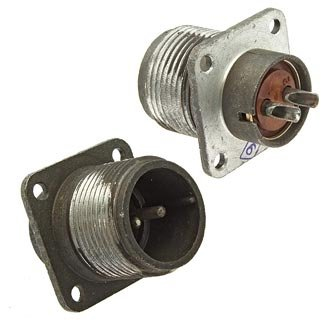

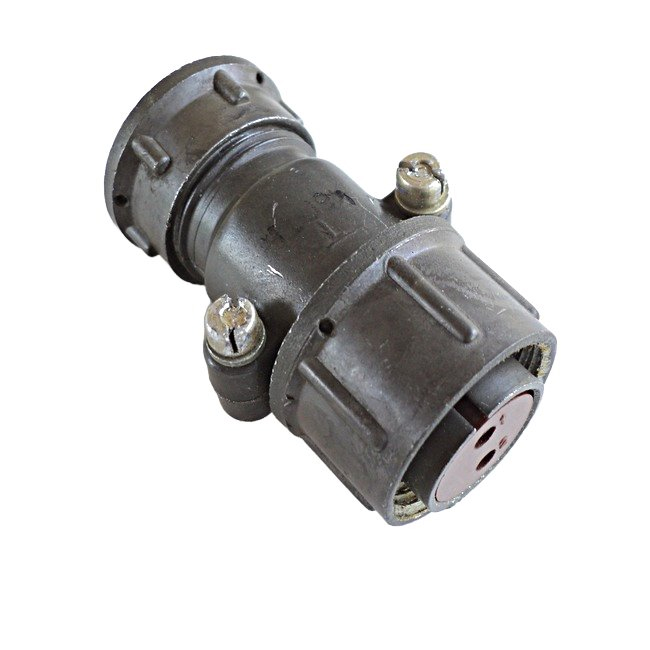

2РТ20П2ЭШ6-А — низкочастотный цилиндрический электрический соединитель серии 2РТ-А, рассчитанный на многократное соединение и разъединение цепей в составе электрооборудования, радиоэлектронных устройств, измерительных комплексов и промышленной аппаратуры. Исполнение представляет собой кабельную розетку с прямым патрубком и гайкой для экранированного кабеля.

Назначение разъёма 2РТ20П2ЭШ6-А

Разъём 2РТ20П2ЭШ6-А применяется для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Он подходит для монтажа в узлах, блоках и кабельных жгутах, где важны механическая фиксация, стабильность электрического контакта и устойчивость к промышленным воздействиям.

Конструктивно соединители серии 2РТ-А состоят из вилки и розетки. Соединение частей выполняется резьбовым способом, что снижает риск самопроизвольного расстыковывания при вибрациях и механических нагрузках. Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию при сочленении.

Основные характеристики

Указанные параметры позволяют использовать 2РТ20П2ЭШ6-А в силовых и сигнальных цепях, для которых требуется сравнительно высокий ток при сохранении компактности и механической надёжности соединения.

Конструктивные особенности

Маркировка 2РТ20П2ЭШ6-А указывает на принадлежность изделия к семейству цилиндрических разъёмов 2РТ. Корпус условного размера 20 обеспечивает размещение контактов, рассчитанных на ток до 25 А. Контакты диаметром 2,5 мм имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности контактной пары в процессе эксплуатации.

Прямой патрубок и гайка для экранированного кабеля делают данную модификацию удобной для монтажа в кабельных сборках, где требуется организовать защиту сигнальных или силовых линий от электромагнитных помех. Пайка используется как способ присоединения проводников к контактам, что обеспечивает долговечное соединение при корректном соблюдении технологии монтажа.

Габаритные размеры розетки составляют ориентировочно 56,1 × 37,1 × 29,5 мм.

Условия эксплуатации

Разъём 2РТ20П2ЭШ6-А рассчитан на эксплуатацию в климатическом исполнении УХЛ. Он может применяться во внутреннем оборудовании, а также в наружных установках при обеспечении дополнительной защиты от попадания пыли и влаги, поскольку сам соединитель относится к негерметичному типу.

Изделие сохраняет работоспособность при температуре окружающей среды от −60 до +100 °C. Допускается воздействие синусоидальной вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 м/с², а также линейных нагрузок с ускорением до 2000 м/с². Это делает разъём актуальным для аппаратуры, работающей в условиях вибраций, температурных перепадов и механических воздействий.

Применение в оборудовании

Разъём 2РТ20П2ЭШ6-А может использоваться в следующих задачах:

• Соединение кабелей и блоков в промышленной автоматике.

• Подключение силовых и управляющих цепей электрооборудования.

• Монтаж кабельных жгутов в радиоэлектронной и радиотехнической аппаратуре.

• Оснащение измерительных, испытательных и лабораторных комплексов.

• Применение в аппаратуре с повышенными требованиями к вибростойкости.

• Подключение экранированных кабелей в условиях возможных электромагнитных помех.

• Ремонт, модернизация и техническое обслуживание оборудования с разъёмами семейства 2РТ.

Соединители 2РТ-А также указываются как взаимосочленяемые с отдельными разъёмами типов ШР и 2РТТ при соблюдении соответствующих технических условий. При подборе ответной части важно проверять полную маркировку, конструктивное исполнение, контактную формулу, тип корпуса и требования конкретной документации на оборудование.

Ключевое преимущество 2РТ20П2ЭШ6-А — сочетание резьбовой фиксации, токовой нагрузки до 25 А, серебряных контактов, температурной стойкости и возможности монтажа экранированного кабеля. Благодаря этому разъём остаётся практичным решением для создания надёжных разъёмных соединений в электронике и промышленной технике.
