Назначение

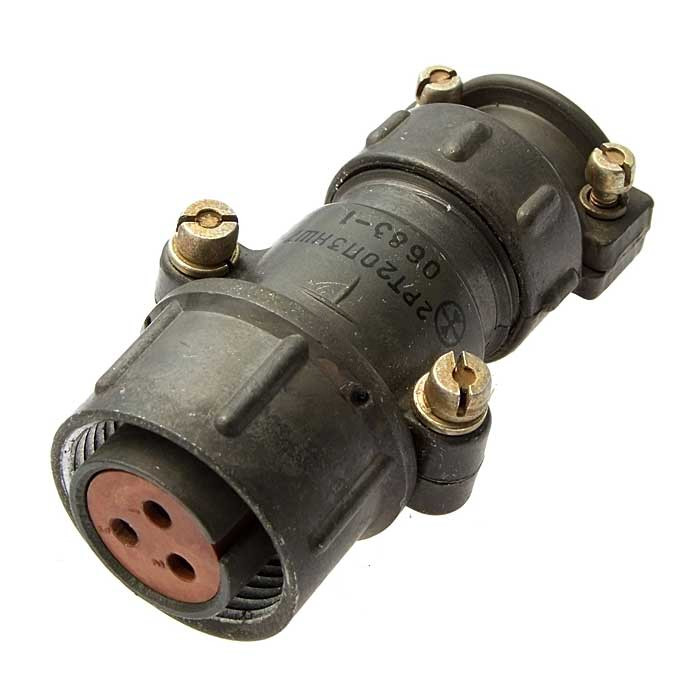

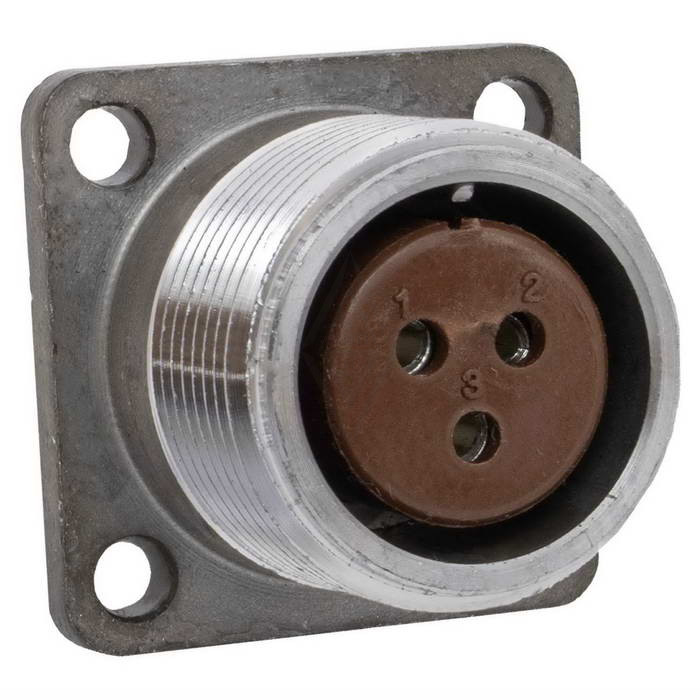

2РТ20П2ЭГ7-А — это цилиндрический разъём (соединитель) серии 2РТ(А), предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к моделям с условным размером корпуса 20 и применяется для коммутации цепей постоянного и переменного тока с токами до 25 А на контакт при напряжении до 700 В.

Разъём используется там, где требуется надёжное электрическое соединение в условиях повышенных механических нагрузок: при вибрации, ударах и пониженном давлении. Это делает его пригодным для бортовой и стационарной аппаратуры, работающей в жёстких условиях эксплуатации.

Расшифровка маркировки

Обозначение 2РТ20П2ЭГ7-А расшифровывается по стандарту следующим образом:

• 2РТ — тип соединителя: теплостойкий цилиндрический нормальных габаритов.
• 20 — условный размер корпуса.
• П — приборная часть без патрубка (в других вариантах возможно исполнение с прямым или угловым патрубком).
• 2 — количество контактов: 2 штуки, диаметром обычно 2,5 мм.
• Э — гайка для экранированного кабеля.
• Г — розетка (гнездо) в приборной части.
• 7 — сочетание контактов, стандартное для парного соединения.
• -А — модификация.

Технические характеристики

Ниже приведены подтверждённые параметры изделия:

• Максимальный ток на контакт: 25 А, общая нагрузка — до 100 А.
• Сопротивление контакта: не более 1 мОм.
• Количество соединений и расчленений: до 500 циклов.
• Вибрация: синусоидальная в диапазоне 1–5000 Гц, ускорение до 300 м/с² (30 g).
• Удар: до 1500 м/с².
• Материал контактов: серебро, обеспечивающее низкое переходное сопротивление.
• Материал корпуса: полимер с металлическим основанием, подходит для внутреннего монтажа.
• Рабочее напряжение: до 700 В.
• Работоспособность при пониженном давлении: до 1,3·10⁻⁴ Па.

Контакты из серебра обеспечивают стабильное электрическое соединение с минимальными потерями, что важно при работе с токами до 25 А на контакт. Корпус с металлическим основанием пригоден для внутренней установки в аппаратуре.

Применение и совместимость

Разъём 2РТ20П2ЭГ7-А применяется в цепях постоянного и переменного тока, в аппаратуре с жёсткими условиями эксплуатации: при вибрации, ударах и низком давлении. Он востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжная коммутация силовых и сигнальных цепей.

Изделие взаимосочленяется с сериями 2РТТ и ШР, что расширяет возможности его использования в составе существующих соединительных систем. Розетка приборной части с гайкой для экранированного кабеля позволяет применять разъём в экранированных трактах, где необходимо защитить цепи от помех. Модификация -А обозначает конкретное исполнение в рамках серии 2РТ20.

Благодаря теплостойкому исполнению и стойкости к механическим воздействиям, разъём подходит для аппаратуры, работающей в условиях, где обычные соединители могут терять контакт. Количество циклов соединения и расчленения до 500 обеспечивает достаточный ресурс для эксплуатации с периодическим подключением и отключением.
