Назначение

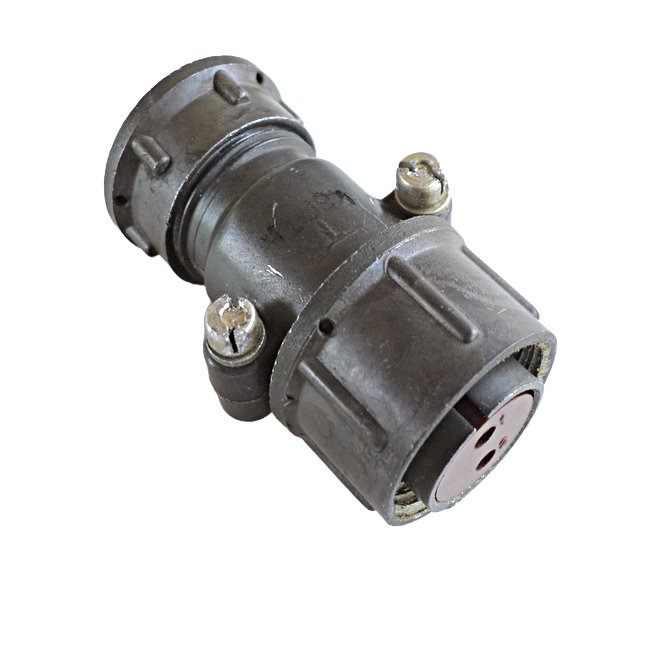

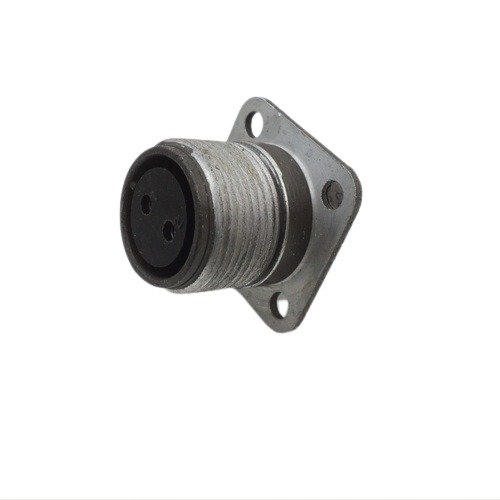

2РТ20П2ЭГ6А — это приборная розетка из серии цилиндрических разъёмов 2РТ (теплостойких нормальных габаритов). Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Розетка обеспечивает электрическое соединение цепей и применяется там, где требуется компактный цилиндрический разъём с повышенной токовой нагрузкой и стойкостью к внешним воздействиям.

Основные технические характеристики

Розетка имеет 2 контакта диаметром 2,5 мм. Максимальная токовая нагрузка на контакт составляет до 25 А, а общая токовая нагрузка — до 50 А. Рабочие параметры включают амплитудное напряжение цепи до 850 В. Сопротивление контакта — не более 1 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Ключевые параметры

• Число контактов: 2.
• Диаметр контактов: 2,5 мм.
• Максимальный ток на контакт: до 25 А.
• Общая максимальная токовая нагрузка: до 50 А.
• Амплитудное напряжение цепи: до 850 В.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Надёжность и условия эксплуатации

Разъём выдерживает 500 циклов сочленений-расчленений. Минимальная наработка составляет 1000 часов. Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Также оно выдерживает одиночные механические удары с ускорением до 5000 метров на секунду в квадрате (500 g) и многократные механические удары с ускорением до 350 метров на секунду в квадрате (35 g).

Вибрационные и ударные нагрузки

• Синусоидальная вибрация: 1–5000 Гц, ускорение до 300 метров на секунду в квадрате (30 g).
• Одиночные механические удары: до 5000 метров на секунду в квадрате (500 g).
• Многократные механические удары: до 350 метров на секунду в квадрате (35 g).

Конструкция и маркировка

Модель представляет собой розетку без патрубка (П) для экранированного кабеля (Э), с гнездом (Г). Исполнение контактов соответствует сочетанию номер 6. Материал контактов — серебро или никель. Тип разъёма негерметичный. Климатическое исполнение — УХЛ.

Расшифровка обозначения

• 2РТ20 — серия цилиндрических разъёмов теплостойких нормальных габаритов.
• П — исполнение без патрубка.
• 2 — количество контактов.
• Э — предназначен для экранированного кабеля.
• Г — гнездо.
• 6 — сочетание контактов.
• А — продолжение обозначения исполнения.

Применение

2РТ20П2ЭГ6А применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Благодаря двум контактам диаметром 2,5 мм с высокой токовой нагрузкой и стойкости к вибрации и ударам розетка подходит для использования в составе приборных соединений, где требуется надёжная передача электрических сигналов и питания в условиях механических нагрузок. Климатическое исполнение УХЛ и негерметичное исполнение определяют область применения в соответствующих условиях эксплуатации.
