2РТ20П2ЭГ6-А

Цена:

1350 ₽

Технические характеристики

2РТ20П2ЭГ6-А

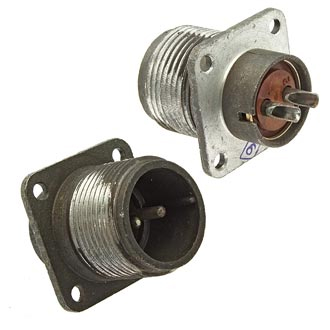

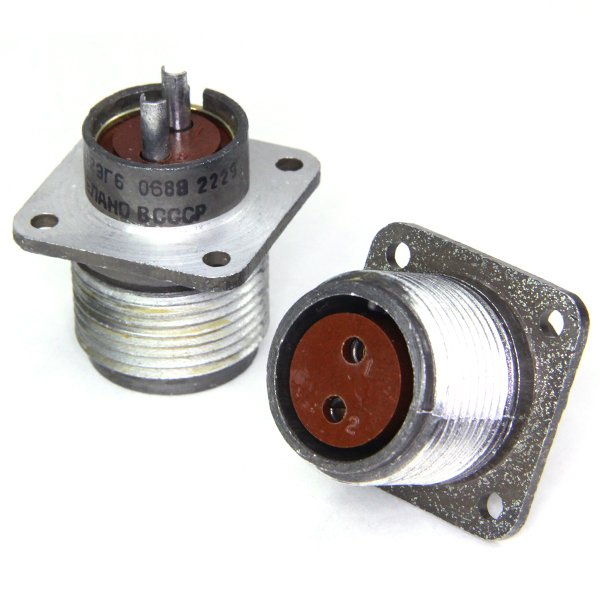

2РТ20П2ЭГ6-А представляет собой приборную розетку цилиндрического разъёма серии 2РТ, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные характеристики

Эта розетка без патрубка имеет 2 контакта диаметром 2,5 мм с сопротивлением не более 1 мОм и максимальной токовой нагрузкой на контакт 25 А (общая — 50 А). Максимальное рабочее напряжение — до 700–850 В, с амплитудным значением до 850 В. Она выдерживает 500 циклов сочленения-расчленения и имеет минимальную наработку 1000 часов. +3

Условия эксплуатации

Разъём устойчив к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), механическим удару до 5000 м/с² (500 g) для одиночного действия и 350 м/с² (35 g) для многократного. Работает при пониженном давлении до 1,3·10⁻⁴ Па.

Маркировка и конструкция

В обозначении 2РТ20П2ЭГ6-А: 2РТ — тип (теплостойкий цилиндрический нормальных габаритов), 20 — условный размер корпуса, П — приборная часть без патрубка, 2 — число контактов, Э — для экранированного кабеля, Г — розетка, 6 — сочетание контактов, А — модификация. Контакты выполнены из серебра для надёжного соединения.

Описание

Назначение

2РТ20П2ЭГ6-А — приборная розетка цилиндрического разъёма серии 2РТ. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Розетка обеспечивает электрическое соединение цепей при сочленении с ответной частью разъёма и применяется там, где требуется компактный двухконтактный разъём с повышенной токовой нагрузкой.

Конструкция и маркировка

Обозначение 2РТ20П2ЭГ6-А построено по стандартной схеме и несёт следующую информацию:

2РТ — тип разъёма: теплостойкий цилиндрический нормальных габаритов;
20 — условный размер корпуса;
П — приборная часть без патрубка;
2 — число контактов;
Э — исполнение для экранированного кабеля;
Г — розетка;
6 — сочетание контактов;
А — модификация.

Контакты изготовлены из серебра, что обеспечивает надёжное и стабильное электрическое соединение. Розетка выполнена без патрубка.

Технические характеристики

Розетка имеет 2 контакта диаметром 2,5 мм. Сопротивление контакта составляет не более 1 мОм. Максимальная токовая нагрузка на один контакт — 25 А, суммарная нагрузка на разъём — 50 А. Максимальное рабочее напряжение достигает 700–850 В, амплитудное значение — до 850 В.

Ресурс изделия включает 500 циклов сочленения-расчленения. Минимальная наработка составляет 1000 часов.

Условия эксплуатации

Разъём устойчив к воздействию синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Механический удар одиночного действия выдерживается с ускорением до 5000 метров на секунду в квадрате (500 g), многократного действия — до 350 метров на секунду в квадрате (35 g).

Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Применение

2РТ20П2ЭГ6-А применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Исполнение для экранированного кабеля позволяет применять розетку в цепях, где требуется экранирование и защита от помех. Сочетание повышенной токовой нагрузки на контакт и стойкости к вибрации и ударам делает розетку пригодной для работы в составе аппаратуры, подвергающейся интенсивным механическим воздействиям.
