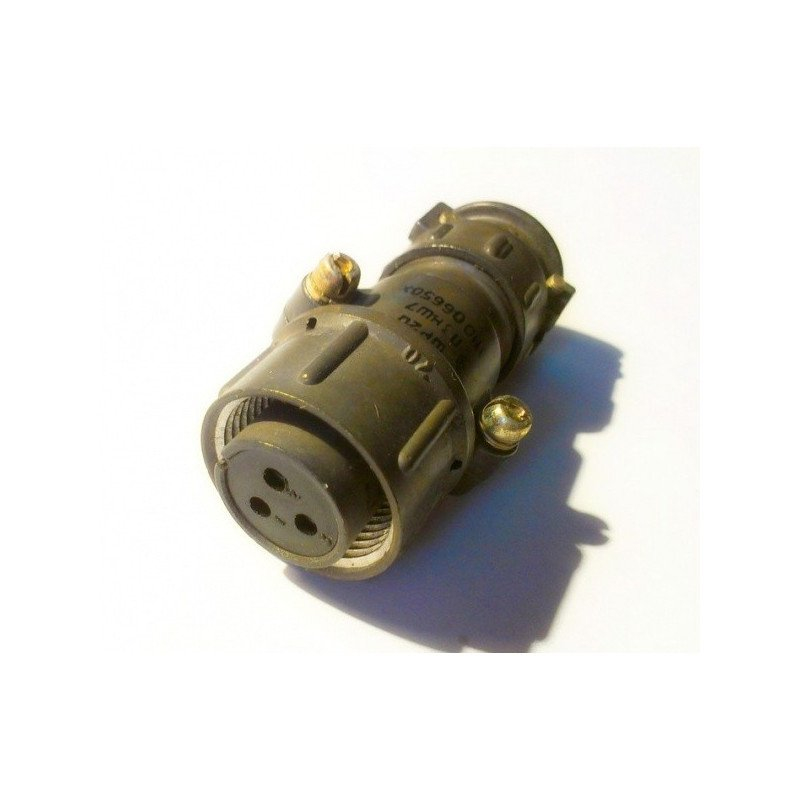

Назначение разъёма 2РТ20П1НШ3

2РТ20П1НШ3 — это цилиндрический электрический разъём серии 2РТ (также известной как 2РТ-А), предназначенный для соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и обеспечивает высокую надёжность работы в различных климатических условиях.

Разъём применяется для блочного или кабельного подключения приборов. Он взаимосочленяем с сериями 2РТТ и ШР, что расширяет возможности его использования в составе существующих схем и жгутов.

Расшифровка обозначения

Маркировка разъёма построена по стандартной схеме, где каждая позиция имеет строгое значение:

• 2РТ — тип: теплостойкий цилиндрический разъём нормальных габаритов.
• 20 — условный размер корпуса.
• П — прямой патрубок.
• 1 — количество контактов.
• Н — гайка для неэкранированного кабеля.
• Ш — вилка (штырь), то есть исполнение в виде вилки в приборной части.
• 3 — сочетание контактов.

Таким образом, 2РТ20П1НШ3 представляет собой вилку с одним контактом, прямым патрубком и гайкой под неэкранированный кабель, рассчитанную на корпус условного размера 20.

Подтверждённые технические характеристики

Приведённые ниже параметры подтверждены данными о товаре и описывают рабочие возможности разъёма:

• Рабочий ток на контакт достигает 10 А (для диаметра 1,5 мм).
• Максимальное напряжение — 700 В.
• Рабочая частота — до 3 МГц.
• Сопротивление контактов не превышает 2,5 МОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Выдерживает вибрацию до 10000 Гц и удары до 1000 g.
• Наработка — 1000 часов.
• Ресурс соединений-расчленений — до 500 циклов.
• Сохраняемость — 15 лет.

Особенности конструкции и применение

Конструкция разъёма рассчитана на эксплуатацию в жёстких условиях, включая пониженное давление и резкую смену температур. Теплостойкое исполнение серии 2РТ позволяет сохранять рабочие параметры при нагреве и охлаждении в пределах заявленного диапазона.

Прямой патрубок и гайка под неэкранированный кабель упрощают монтаж и обеспечивают надёжную фиксацию кабельной части. Один контакт делает разъём удобным для цепей питания, управления и сигнальных линий, где не требуется большое число соединений.

Благодаря взаимной совместимости с сериями 2РТТ и ШР разъём 2РТ20П1НШ3 подходит для замены и дополнения соединителей в уже собранной аппаратуре, а также для новых разработок радиоэлектронной техники, эксплуатируемой в тяжёлых климатических условиях.

Условия эксплуатации и надёжность

Разъём предназначен для работы в аппаратуре, подверженной вибрационным и ударным нагрузкам. Заявленная устойчивость к вибрации до 10000 Гц и ударам до 1000 g подтверждает возможность его применения в ответственных узлах.

Наработка в 1000 часов и ресурс до 500 соединений-расчленений определяют области применения, где важны стабильность контакта и предсказуемый срок службы. Сохраняемость 15 лет позволяет формировать запас изделий без риска потери рабочих свойств при соблюдении условий хранения.

Сочетание теплостойкости, стойкости к механическим воздействиям и широкого температурного диапазона делает разъём 2РТ20П1НШ3 подходящим решением для блочного и кабельного подключения в радиоэлектронной и радиотехнической аппаратуре.
