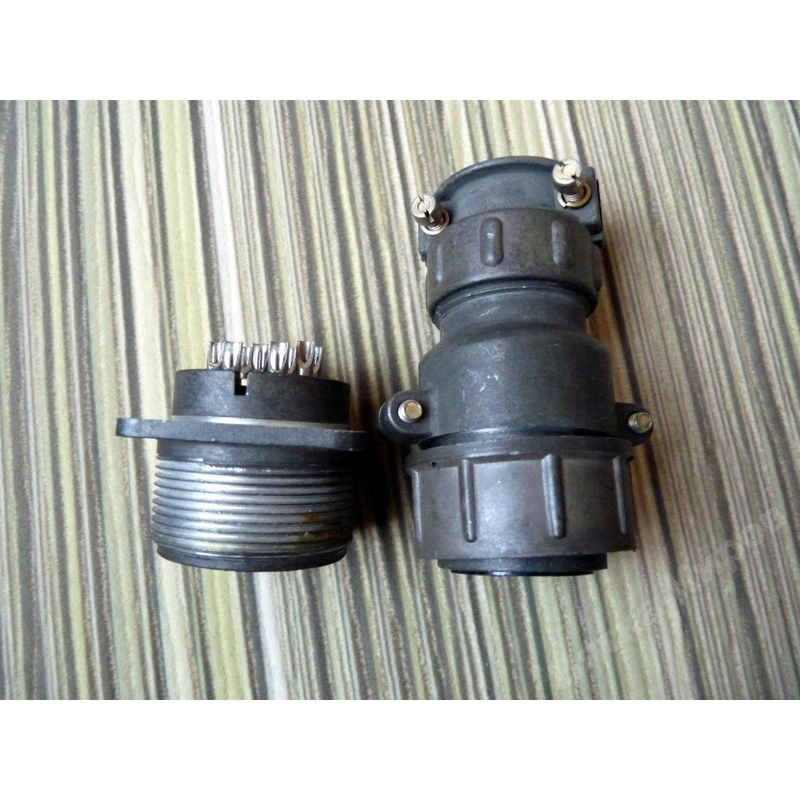

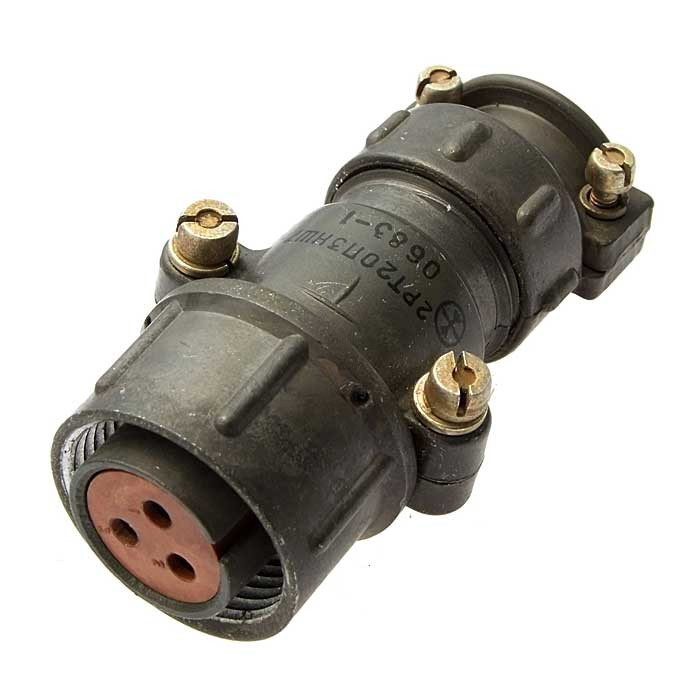

2РТ20 3 Г7-А — это разъём (розетка или вилка) из серии промышленных соединителей 2РТ20-А, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он используется с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

Расшифровка обозначения

Обозначение 2РТ20П3Г7-А (или близкие варианты) расшифровывается так:

• 2РТ — тип соединителя.

• 20 — условный размер корпуса.

• П — конструктивное исполнение приборной части (без патрубка или с прямым).

• 3 — количество контактов (диаметром 2,5 мм).

• Г — тип контакта или конструкция.

• 7 — покрытие контактов (часто серебром).

• А — материал изолятора.

Технические характеристики

Соединители выдерживают ток до 25 А на контакт (общий до 75 А), сопротивление контакта — не более 1 мОм. Они устойчивы к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 10 000 м/с² одиночный) и имеют ресурс 500 сочленений–расчленений с наработкой 1000 часов. Климатическое исполнение — УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги). +3

Применение

Такие разъёмы подходят для жёстких условий эксплуатации в аппаратуре, включая монтаж с кабелями, где важны виброустойчивость и герметичность.
