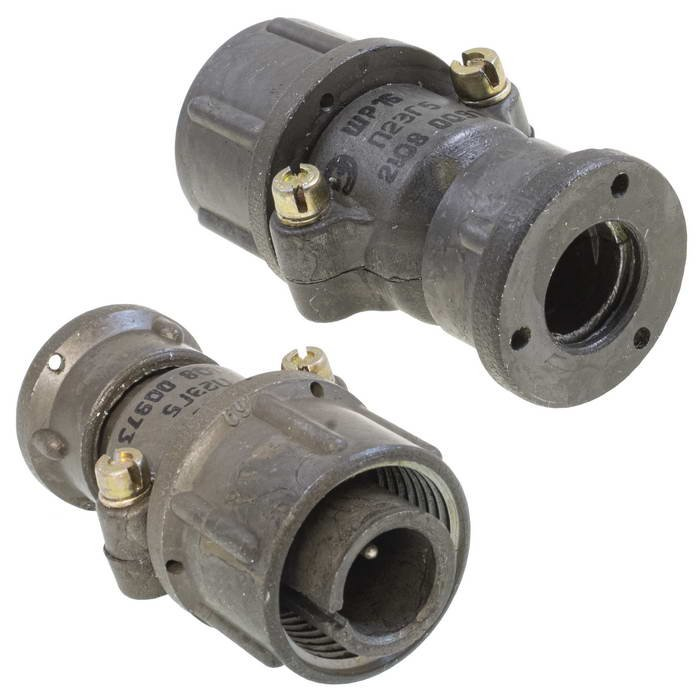

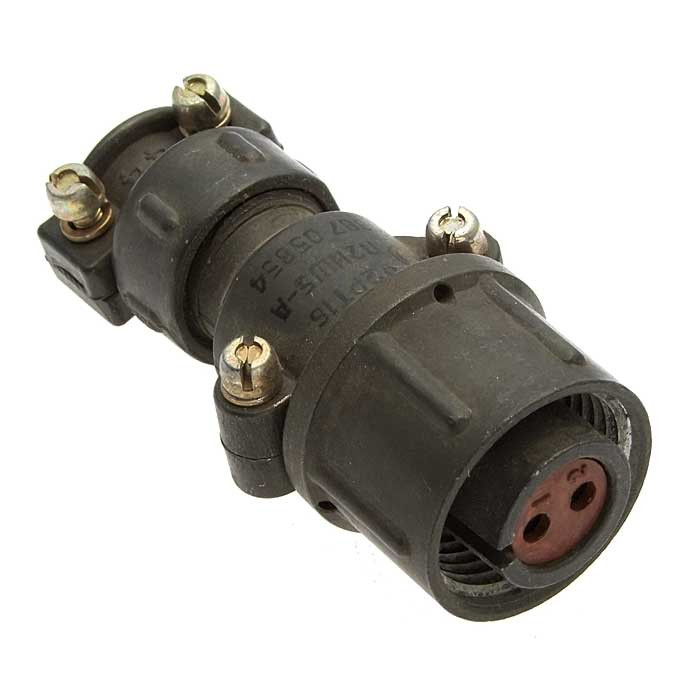

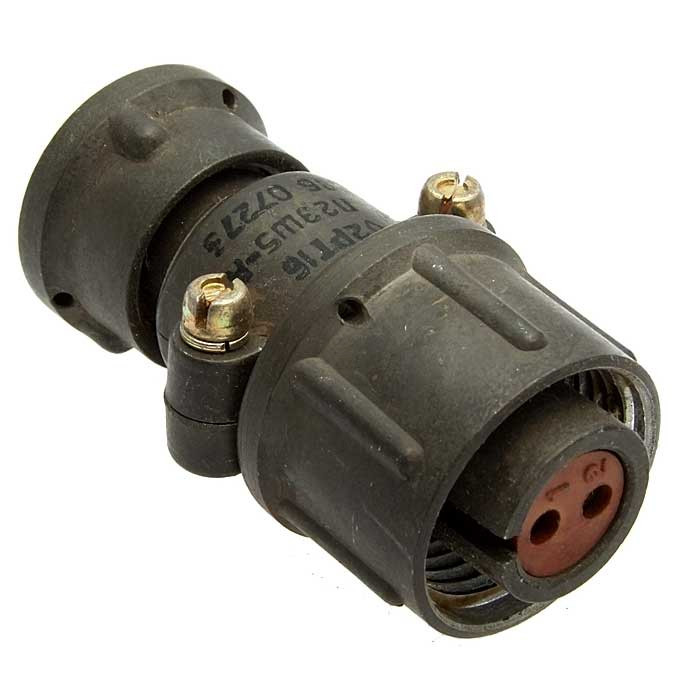

Соединители серии 2РТ16 — это цилиндрические коннекторы ручного соединения для внутреннего объёмного монтажа, предназначенные для работы в электрических цепях постоянного и переменного тока.

Основные характеристики

Особенности конструкции

• Корпус : пылебрызгозащищённый (для некоторых модификаций, например 2РТ16У2НГ5-А)

• Исполнение : бывают вилки (обозначение «Г») и розетки (обозначение «Ш»)

• Экранирование : выпускаются версии для экранированного («Э») и неэкранированного («Н») кабеля

• Климатическое исполнение : УХЛ (для работы в умеренном и холодном климате)

Область применения

Соединители 2РТ16 используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они подходят для:

• прицельной и промышленной аппаратуры

• цепей с токовой нагрузкой до 20 А на контакт

• применений внутри оборудования (внутренний монтаж)

• наружного применения при защите потребителем от пыли и воды

Расшифровка обозначения (пример 2РТ16П2НГ5-А)

• 2РТ16 — серия и размер

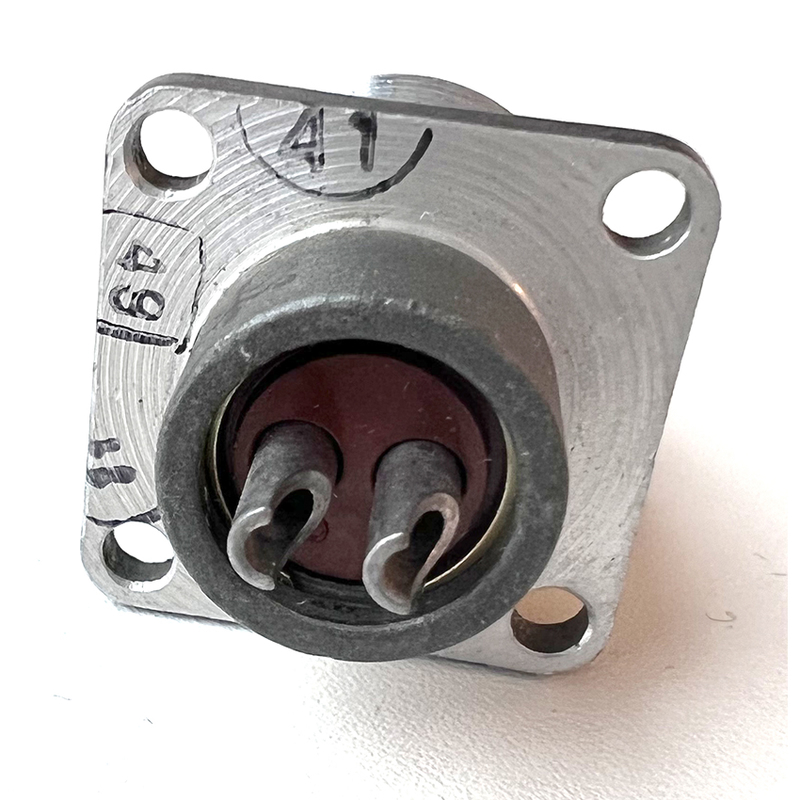

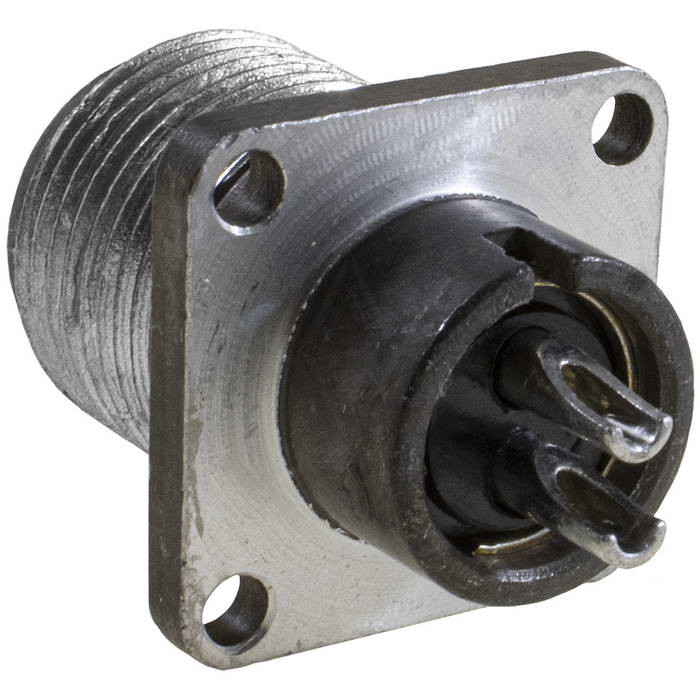

• П — приборная часть (без патрубка)

• 2 — количество контактов

• Н — для неэкранированного кабеля

• Г — вилка (Ш — розетка)

• 5 — сочетание контактов

• А — материал изолятора

Соединители серии 2РТ взаимосочлеяемы с рядом других типов разъёмов (например, ШР), что расширяет возможности их применения в различных системах.
