Назначение и общее описание

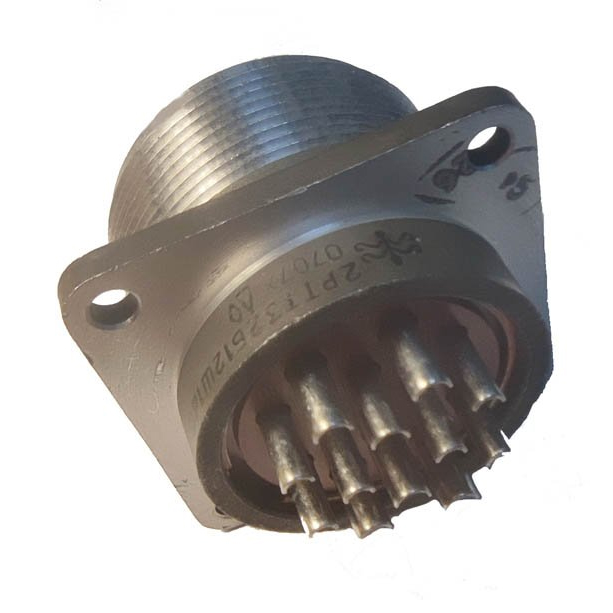

2РТ16У2НША «5» — это электрический разъём (розетка кабельная) из серии цилиндрических соединителей 2РТ, предназначенный для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в цепях постоянного и переменного тока для внутренних и наружных установок при условии защиты от пыли и влаги. Артикул товара — 4343, категория — 2РТ16.

Соединитель относится к приборам общего назначения цилиндрического типа и обеспечивает механическое и электрическое сопряжение кабельных линий с оборудованием. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность к применению в ответственных условиях эксплуатации.

Расшифровка обозначения

Маркировка 2РТ16У2НША имеет буквенно-цифровую структуру, каждый элемент которой несёт конкретную информацию о конструкции и исполнении изделия:

• 2РТ — тип соединителя, цилиндрический общего назначения;
• 16 — условный размер корпуса;
• У — приборная часть с угловым патрубком;
• 2 — количество контактов, два штуки, диаметр обычно 1,5 мм;
• НШ — гайка патрубка для неэкранированного кабеля с шайбой;
• А — модификация, часто с покрытием серебром или никелем.

Технические характеристики

Соединитель выдерживает ток до 10–20 А на контакт, общий ток — до 20–50 А в зависимости от модели. Рабочее напряжение достигает 700–850 В (амплитудное значение). Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — от 1000 до 5000 МОм. Ресурс по количеству соединений-расчленений составляет 500 циклов, наработка — минимум 1000 часов.

Указанные параметры обеспечивают стабильную передачу электрического сигнала и питания в составе аппаратуры при соблюдении режимов, предусмотренных эксплуатационной документацией.

Условия эксплуатации

Изделие работает при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом нагрева контактов возможна смена до плюс 180 градусов Цельсия. Эксплуатация допускается при пониженном давлении 1,3 умножить на 10 в степени минус 4 Паскаля.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Герц с ускорением до 300 метров на секунду в квадрате, одиночные удары до 10 000 метров на секунду в квадрате, многократные удары до 1500 метров на секунду в квадрате, а также линейные нагрузки до 2000 метров на секунду в квадрате. Климатическое исполнение — УХЛ, что соответствует умеренному и холодному климату.

Область применения

2РТ16У2НША «5» применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей постоянного и переменного тока. Благодаря угловому патрубку и неэкранированному исполнению кабеля соединитель удобен для монтажа в стеснённых условиях приборных отсеков. Исполнение с гайкой патрубка и шайбой обеспечивает надёжную фиксацию кабеля и защиту от пыли и влаги при наружной установке.

Приёмка «5» подтверждает, что изделие прошло необходимый контроль и может использоваться в составе ответственных электротехнических и радиотехнических систем, работающих в широком диапазоне температур и при повышенных механических нагрузках.
