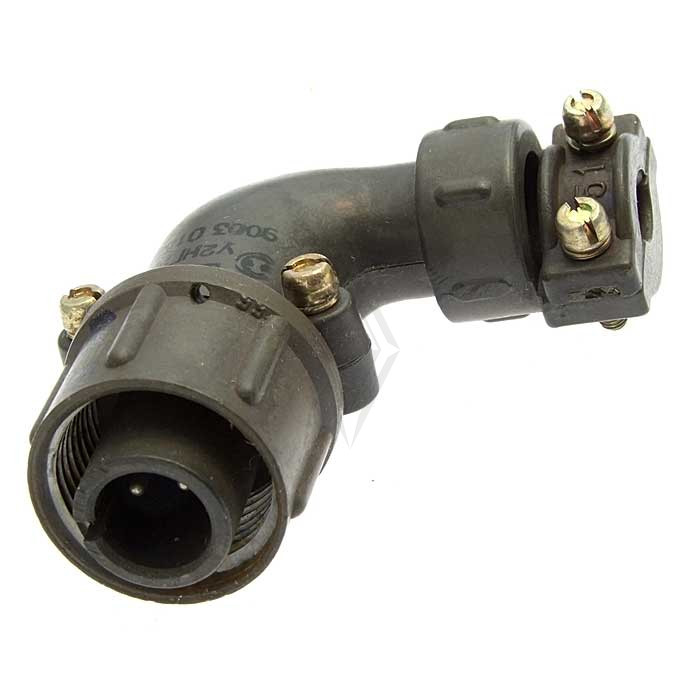

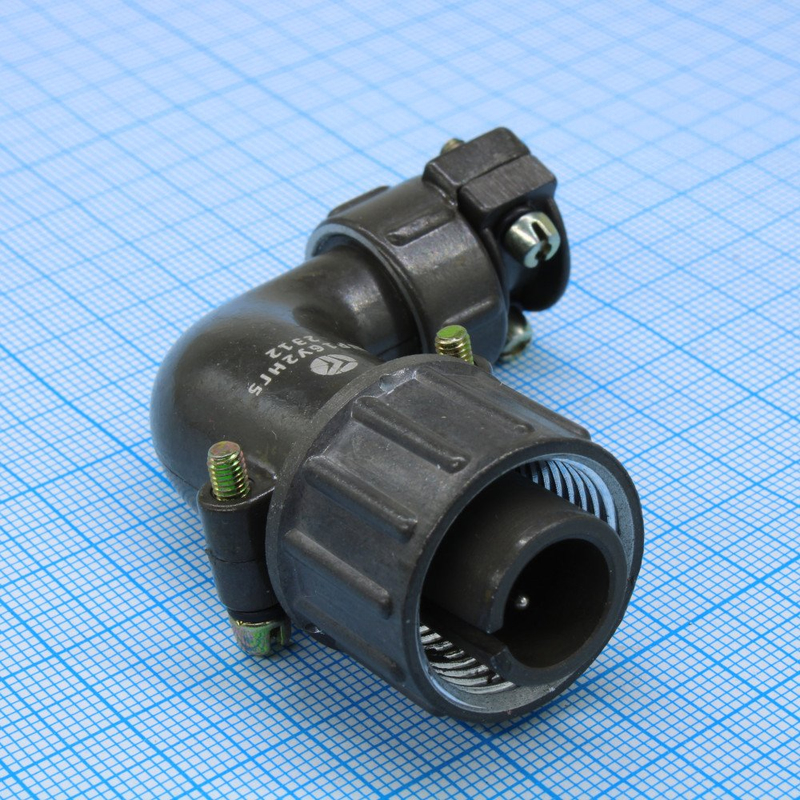

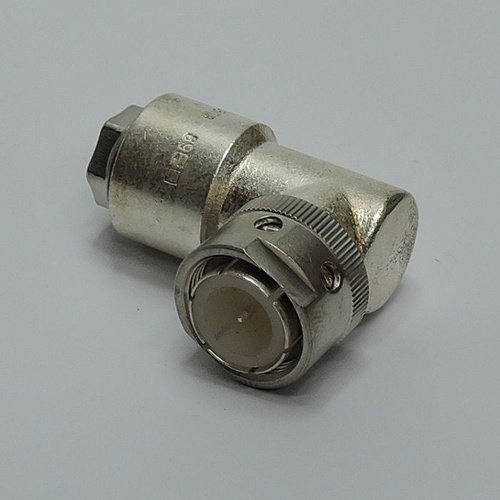

Назначение разъема 2РТ16У2НГ5-А

Разъем 2РТ16У2НГ5-А относится к категории приборных соединителей и предназначен для коммутации электрических цепей в составе наземной полевой техники, морской аппаратуры и горно-шахтного оборудования. Изделие применяется там, где требуется надежное электрическое соединение при воздействии механических нагрузок, вибрации, ударных импульсов и неблагоприятных климатических факторов.

Модель входит в серию 2РТ16 и поставляется с приемкой «5», что подтверждает ее соответствие установленным требованиям для применения в ответственных условиях эксплуатации.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данного типа разъема. Значения указаны для нормальных климатических условий, если не оговорено иное.

• Максимальное рабочее напряжение: до 850 В.
• Рабочий ток на контакт зависит от диаметра контакта: при диаметре 1,5 мм — 5,0 А; при диаметре 2,5 мм — 2,5 А; при диаметре 3,5 мм — 1,5 А; при диаметре 5,5 мм — 0,75 А; при диаметре 9,0 мм — 0,6 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Температура окружающей среды при эксплуатации: от минус 60 до плюс 60 градусов Цельсия.
• Вибрационные нагрузки: диапазон частот от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате (примерно 30g) для одиночных ударов и до 5000 метров на секунду в квадрате (примерно 500g) для многократных ударов.

Указанные параметры определяют область применения разъема: он подходит для оборудования, работающего в условиях интенсивной тряски, ударов и перепадов температур.

Конструктивные особенности

Разъем имеет резьбовое соединение, которое обеспечивает механическую фиксацию сочлененных частей и препятствует самопроизвольному разъединению при вибрации. Климатическое исполнение — УХЛ, то есть изделие рассчитано на эксплуатацию в умеренном и холодном климате.

Контактные элементы покрыты серебром и никелем. Такое покрытие повышает коррозионную стойкость и стабильность переходного сопротивления. Метод монтажа — пайка, что требует применения соответствующего паяльного оборудования и соблюдения температурного режима при установке.

Применение

Благодаря сочетанию прочной конструкции, широкого диапазона рабочих температур и стойкости к вибрации разъем 2РТ16У2НГ5-А востребован в следующих областях:

• Наземная полевая техника, включая подвижные и мобильные комплексы.
• Морская аппаратура, работающая в условиях повышенной влажности и качки.
• Горно-шахтное оборудование, подверженное интенсивным механическим воздействиям.

В перечисленных сферах разъем обеспечивает надежное соединение электрических цепей и сохраняет работоспособность при высокой механической нагрузке и воздействии внешней среды. Изделие поставляется с приемкой «5» и артикулом 4341 в рамках категории 2РТ16.
