Назначение

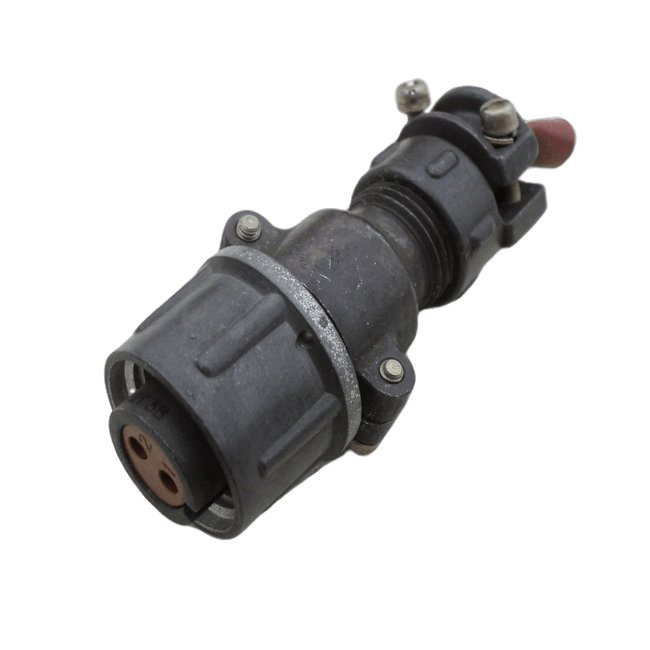

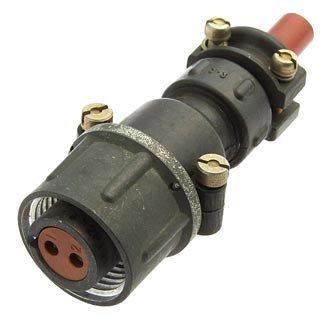

2РТ16У2НГ-А «5» — это кабельная вилка цилиндрического разъёма серии 2РТ(А), предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к разъёмам внутреннего и наружного монтажа с высокой надёжностью и оснащено угловым патрубком, который обеспечивает удобное подключение кабеля, в том числе в условиях ограниченного пространства внутри блока или шкафа.

Разъём применяется для электрического соединения цепей с рабочим током до 50 ампер на контакт. Благодаря цилиндрической конструкции и угловому исполнению корпуса он востребован там, где требуется прочное, герметичное и устойчивое к внешним воздействиям соединение кабельной линии с аппаратурой.

Подтверждённые особенности

Электрические параметры

• Рабочий ток — 50 ампер на контакт.
• Максимальное напряжение постоянного тока — до 700 вольт.
• Диаметр контактов — 3,5 миллиметра с серебряным покрытием.
• Сопротивление контактов — 0,75 миллиома.
• Сопротивление изоляции — не менее 1000 мегаом.
• Количество циклов сочленения-расчленения — до 500.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Работа при пониженном давлении — до 1,3 на 10 в минус 4 степени паскаля.
• Выдерживаемые ускорения: одиночное — 10 000 метров на секунду в квадрате, многократное — 1500 метров на секунду в квадрате, линейная нагрузка — 2000 метров на секунду в квадрате.
• Климатическое исполнение УХЛ, подходит для защищённых от пыли и влаги условий.

Применение и приёмка

Разъёмы серии 2РТ16, включая 2РТ16У2НГ-А «5», используются в цепях с током до 50 ампер на контакт и применяются в различных типоразмерах корпусов для надёжного соединения до нескольких десятков контактов. Они обеспечивают герметичность и прочность в сложных условиях эксплуатации, что делает их пригодными для аппаратуры, работающей при интенсивных механических нагрузках, перепадах давления и широком диапазоне температур.

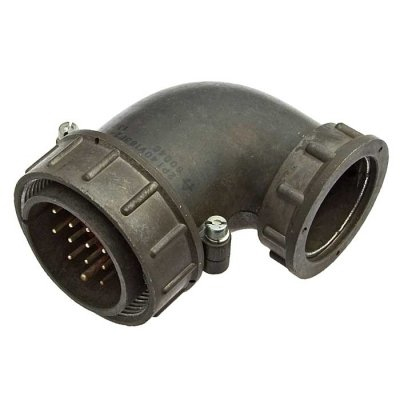

Угловой патрубок вилки позволяет рационально организовать кабельные трассы, снижая радиус изгиба кабеля и уменьшая нагрузку на место пайки или обжима. Серебряное покрытие контактов способствует стабильности переходного сопротивления при длительной работе и многократных сочленениях.

Поставка изделия осуществляется с приёмкой «5», что подтверждает соответствие разъёма установленным требованиям для применения в ответственных радиоэлектронных и радиотехнических изделиях. Артикул товара — 4340, категория — 2РТ16. Производитель в предоставленных данных не указан.
