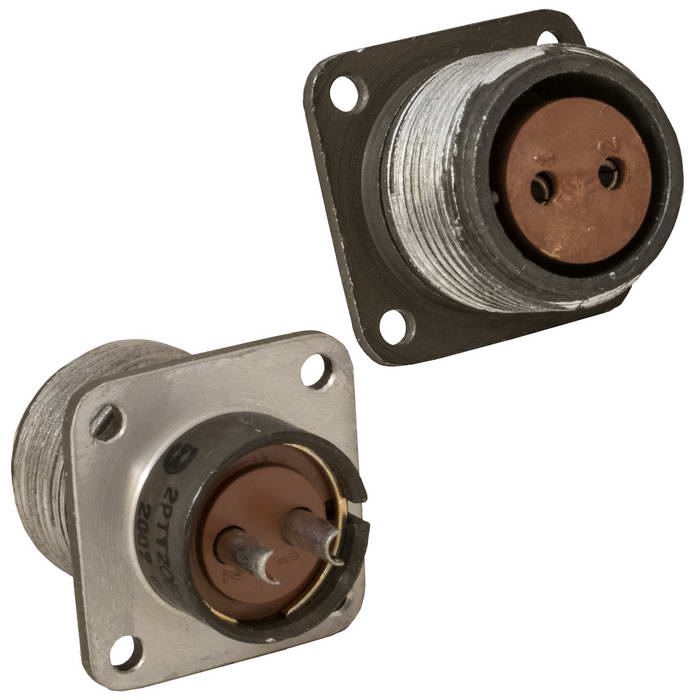

2РТ16У2ЭШ-А — это низкочастотный цилиндрический соединитель общего назначения, представляющий собой кабельную вилку с угловым патрубком и эластичной шейкой. Он предназначен для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая работу с постоянным и переменным током.

Технические характеристики

Модель рассчитана на рабочий ток до 50 А на одиночный контакт и максимальное напряжение до 700–850 В (амплитудное значение). Диаметр контактов — 3,5 мм с серебряным покрытием, сопротивление контактов — не более 0,75 мОм, а сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях. Климатическое исполнение УХЛ (умеренный и холодный климат), с возможностью эксплуатации при пониженном давлении и вибрациях.

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C (с учетом перегрева контактов до +180°C). Выдерживает синусоидальную вибрацию (1–1000 Гц, до 100–300 м/с²), механические удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и линейные нагрузки до 2000 м/с². Количество сочленений-расчленений — 500, наработка — не менее 1000 часов, срок сохраняемости — 15–20 лет.

Конструкция и монтаж

Сочленение резьбовое, метод монтажа — пайка, габаритные размеры вилки — около 59,9×53,2×25,5 мм. Используется для внутреннего или наружного применения (с защитой от пыли и влаги), подходит для неэкранированного кабеля. Расшифровка: 2РТ — тип, 16 — размер корпуса, У — угловой патрубок, 2 — число контактов, ЭШ — эластичная шейка, А — модификация.
