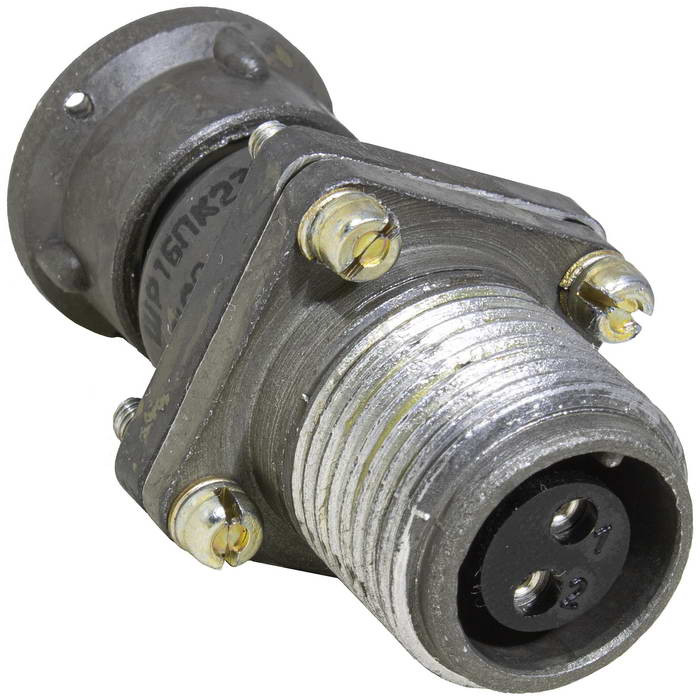

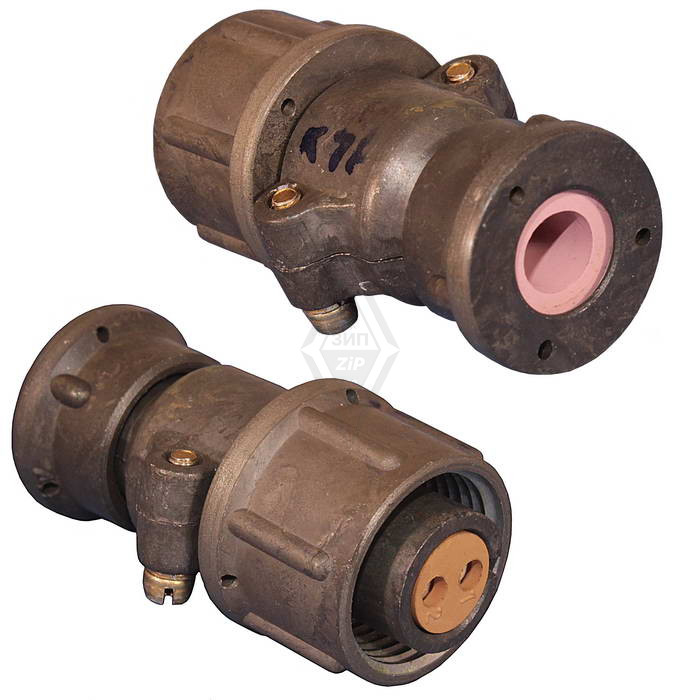

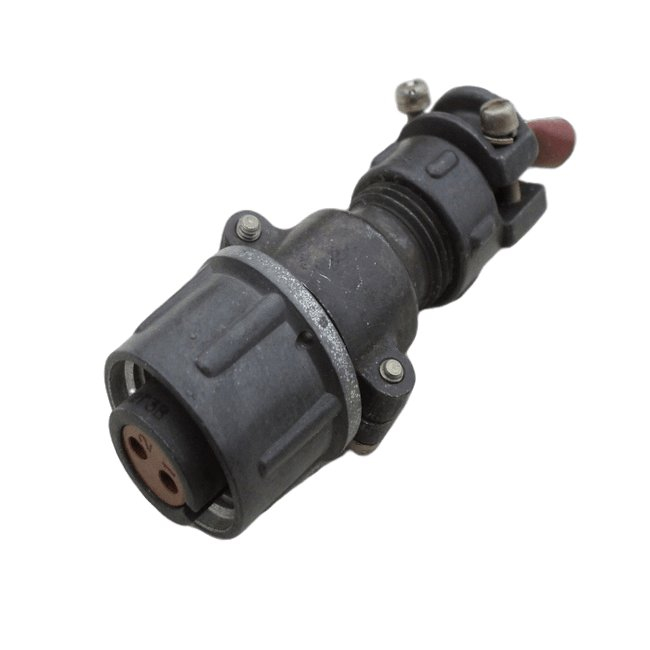

2РТ16У2ЭГ-АН «5»

Цена:

1300 ₽

Технические характеристики

2РТ16У2ЭГ-АН

2РТ16У2ЭГ-АН — это вилка кабельная из серии разъёмов 2РТ, предназначенная для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она имеет условный размер корпуса 16, угловой патрубок (У), два контакта и герметичное исполнение (ЭГ). Такие разъёмы используются в электрических цепях с токами до 50 А и напряжением до 700 В.

Технические характеристики

Разъём выдерживает рабочий ток 50 А на контакт, максимальное напряжение постоянного тока — не более 700 В. Диаметр контактов составляет 3,5 мм с серебряным покрытием, сопротивление контакта — около 0,75 мОм, а изоляции — не менее 1000 МОм. Габариты вилки — примерно 59,9 × 53,2 × 25,5 мм, монтаж осуществляется пайкой, сочленение — резьбовое.

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C (с учётом перегрева контактов до +180°C), подходит для пониженного давления до 1,3·10^{-4} Па. Выдерживает синусоидальную вибрацию (1–1000 Гц, 100 м/с²), удары (до 10 000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Количество циклов соединения-расчленения — 500, наработка — не менее 1000 часов, срок хранения — 20 лет. Климатическое исполнение УХЛ, для внутреннего и наружного применения с защитой от пыли и влаги.

Применение

Разъёмы серии 2РТ16, включая модификации вроде У2ЭГ-АН, применяются в аппаратуре с жёсткими условиями: вибрация, удары, перепады температур. Они обеспечивают герметичность и надёжность в системах с высоким током, часто в военной и промышленной технике.

Описание

Назначение

2РТ16У2ЭГ-АН «5» — это кабельная вилка из серии электрических разъёмов 2РТ, предназначенная для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется в электрических цепях с токами до 50 А и напряжением до 700 В. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к данной категории продукции.

Конструктивные особенности

Вилка имеет условный размер корпуса 16, угловой патрубок (обозначение У), два контакта и герметичное исполнение (индекс ЭГ). Сочленение с ответной частью — резьбовое, монтаж выполняется пайкой. Габаритные размеры вилки составляют примерно 59,9 на 53,2 на 25,5 мм.

Технические характеристики

Рабочий ток на контакт — до 50 А.
Максимальное напряжение постоянного тока — не более 700 В.
Диаметр контакта — 3,5 мм.
Покрытие контактов — серебряное.
Сопротивление контакта — около 0,75 мОм.
Сопротивление изоляции — не менее 1000 МОм.
Количество циклов соединения-расчленения — 500.
Наработка — не менее 1000 часов.
Срок хранения — 20 лет.

Условия эксплуатации

Разъём рассчитан на работу в температурном диапазоне от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия. Допускается эксплуатация при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 1000 Герц с ускорением до 100 метров на секунду в квадрате, одиночные удары с ускорением до 10 000 метров на секунду в квадрате, а также линейные нагрузки до 2000 метров на секунду в квадрате. Климатическое исполнение — УХЛ, что допускает внутреннее и наружное применение с защитой от пыли и влаги.

Применение

Разъёмы серии 2РТ16, включая модификации вроде У2ЭГ-АН, применяются в аппаратуре, работающей в жёстких условиях: при вибрации, ударах и перепадах температур. Они обеспечивают герметичность и надёжность в системах с высоким током, часто используются в военной и промышленной технике. Герметичное исполнение и широкий температурный диапазон делают данную вилку пригодной для ответственных соединений, где требуется стабильная передача тока до 50 А в течение установленного ресурса.
