Назначение и область применения

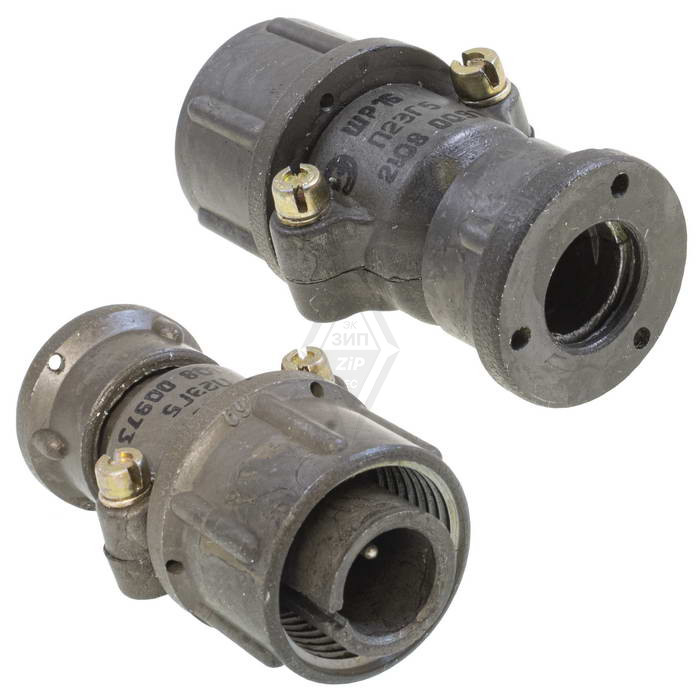

2РТ16У2ЭГ-А «5» — это вилка кабельная из серии цилиндрических разъёмов 2РТ, предназначенная для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём применяется там, где требуется компактное угловое подключение кабеля и устойчивость к интенсивным механическим и климатическим воздействиям.

Конструктивное исполнение с угловым патрубком обеспечивает удобство монтажа в ограниченном пространстве: кабель выводится под углом к оси разъёма, что позволяет прокладывать жгут вдоль корпуса прибора или вдоль панели. Такое решение востребовано в блоках питания, пультах управления, измерительных приборах и другой аппаратуре, где важны малые габариты узла коммутации.

Приёмка «5» указывает на то, что изделие прошло приёмочный контроль по установленным требованиям и допущено к применению в ответственных изделиях. Данное исполнение ориентировано на эксплуатацию в составе аппаратуры, к которой предъявляются повышенные требования по надёжности соединения.

Расшифровка условного обозначения

Обозначение 2РТ16У2ЭГ-А построено по стандартной схеме и читается следующим образом:

• 2РТ — тип теплостойкого цилиндрического разъёма нормальных габаритов;
• 16 — условный размер корпуса;
• У — кабельная часть с угловым патрубком;
• 2 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — вилка, то есть часть с штыревыми контактами;
• А — модификация.

Индекс «5» в наименовании товара соответствует виду приёмки, указанному в характеристиках позиции. Артикул изделия — 4344, категория — 2РТ16.

Технические характеристики

Разъём рассчитан на рабочий ток до 50 А и максимальное напряжение постоянного тока до 700 В. Диаметр контактов составляет 3,5 мм, покрытие контактов — серебряное. Сопротивление контактов — не более 0,75 мОм, сопротивление изоляции — не менее 1000 МОм в нормальных условиях. Ресурс по циклам сочленения-расчленения достигает 500.

Перечисленные параметры определяют применимость вилки в цепях передачи значительных токов при умеренных требованиях к переходному сопротивлению контакта. Серебряное покрытие контактной пары способствует стабильности электрических параметров в течение срока службы.

Условия эксплуатации

Температурный диапазон работы — от минус 60 °C до плюс 100 °C с учётом допустимого перегрева контактов до плюс 180 °C. Изделие сохраняет работоспособность при воздействии вибрации в диапазоне 1–1000 Гц с ускорением до 100 м/с², при одиночных ударах с ускорением до 10 000 м/с², а также при пониженном давлении 1,3·10⁻⁴ Па.

Климатическое исполнение — УХЛ. Разъём подходит для внутреннего и наружного применения при условии защиты от пыли и влаги. Совокупность этих факторов делает вилку пригодной для аппаратуры, работающей в широком спектре окружающих условий.

Практическое применение и особенности монтажа

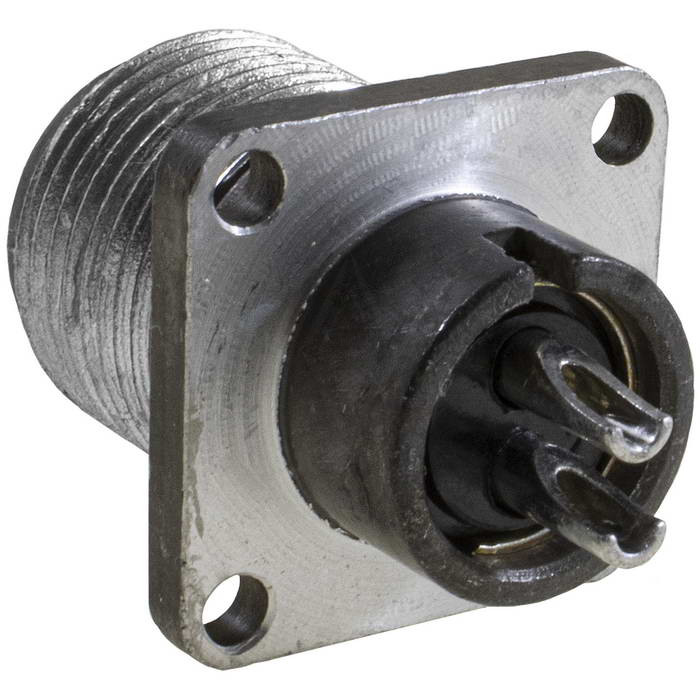

Вилка устанавливается на кабеле и образует разъёмное соединение с ответной частью соответствующего типоразмера. Угловой патрубок позволяет развернуть направление выхода кабеля относительно оси сочленения, что особенно важно при плотной компоновке блоков и при необходимости обеспечить минимальный радиус изгиба жгута.

Исполнение для экранированного кабеля даёт возможность организовать экранированное соединение и снизить влияние помех на передаваемый сигнал или питание. Два контакта обеспечивают передачу цепи питания либо силовой цепи управления.

При монтаже следует учитывать допустимые токовые и температурные нагрузки, а также обеспечивать защиту разъёма от прямого воздействия пыли и влаги при наружной эксплуатации. Ответные части, комплектация и страна производства в предоставленных данных не указаны.
