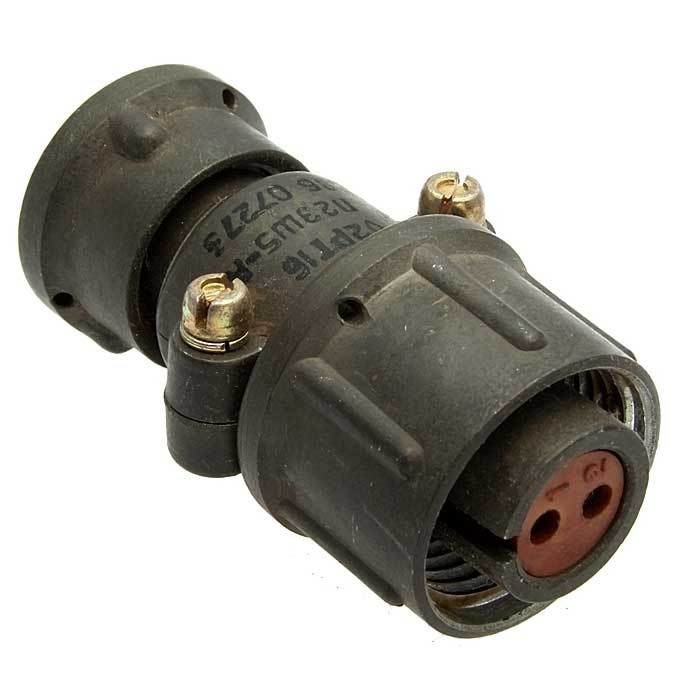

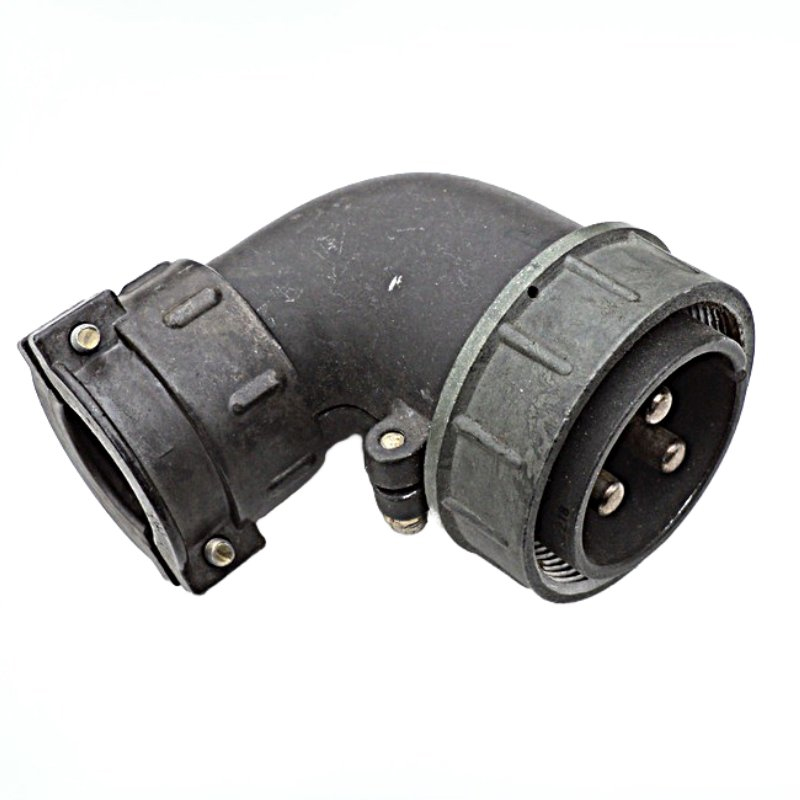

2РТ16У1НШ3-А

Цена:

800 ₽

Технические характеристики

2РТ16У1НШ3-А

2РТ16У1НШ3-А — это кабельная вилка из серии цилиндрических соединителей общего назначения 2РТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Она используется для надежного электрического соединения в различных устройствах с высоким током и напряжением.

Основные характеристики

Рабочий ток достигает 50 А, а максимальное напряжение постоянного тока — до 700 В. Диаметр одного контакта — 3,5 мм с серебряным покрытием, сопротивление контакта — 0,75 мОм, сопротивление изоляции — не менее 1000 МОм.

Сочленение-расчленение возможно до 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — не менее 20 лет. Метод монтажа — пайка, тип соединения — резьбовое.

Конструкция и размеры

Вилка имеет угловой патрубок (обозначение "У"), условный размер корпуса — 16, количество контактов — 1. Габаритные размеры: 59,9 × 53,2 × 25,5 мм.

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C (с учетом перегрева контактов до +180°C). Выдерживает пониженное давление 1,3·10^{-4} Па, синусоидальную вибрацию (1–1000 Гц, 100 м/с²), удары до 10 000 м/с² (одиночный) и 1500 м/с² (многократный), линейную нагрузку 2000 м/с².

Климатическое исполнение УХЛ позволяет использовать внутри помещений и снаружи при защите от пыли и влаги.

Описание

Назначение

2РТ16У1НШ3-А — это кабельная вилка из серии цилиндрических соединителей общего назначения 2РТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для надежного электрического соединения в различных устройствах, работающих с высоким током и напряжением. Вилка входит в категорию 2РТ16 и поставляется под артикулом 4338.

Основное функциональное назначение — коммутация электрических цепей с передачей значительной мощности через один силовой контакт. Такое решение востребовано в тех случаях, когда требуется прочное, разборное и многократно возобновляемое соединение кабеля с ответной частью аппаратуры. Резьбовой тип соединения обеспечивает механическую фиксацию и предотвращает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок.

Подтверждённые технические особенности

Электрические параметры вилки рассчитаны на работу в силовых цепях. Рабочий ток достигает 50 А, максимальное напряжение постоянного тока — до 700 В. Диаметр одного контакта составляет 3,5 мм, поверхность контакта выполнена с серебряным покрытием. Сопротивление контакта не превышает 0,75 мОм, а сопротивление изоляции — не менее 1000 МОм.

Ресурсные характеристики подтверждаются следующими значениями:

сочленение-расчленение — до 500 циклов;
минимальная наработка — 1000 часов;
срок сохраняемости — не менее 20 лет;
метод монтажа — пайка;
тип соединения — резьбовое.

Конструкция вилки включает угловой патрубок, что отражено в обозначении «У». Условный размер корпуса — 16, количество контактов — 1. Габаритные размеры составляют 59,9 на 53,2 на 25,5 мм. Один силовой контакт в сочетании с угловым патрубком позволяет прокладывать кабель под углом к оси сочленения, что удобно при ограниченном монтажном пространстве.

Условия эксплуатации и применение

Вилка рассчитана на эксплуатацию в широком диапазоне температур: от минус 60 °C до плюс 100 °C, с учетом перегрева контактов до плюс 180 °C. Изделие выдерживает пониженное давление 1,3 на 10 в минус четвёртой степени Па, синусоидальную вибрацию в диапазоне от 1 до 1000 Гц с ускорением 100 м/с², одиночные удары до 10 000 м/с², многократные удары до 1500 м/с², а также линейную нагрузку 2000 м/с².

Климатическое исполнение УХЛ допускает применение внутри помещений и снаружи при условии защиты от пыли и влаги. Благодаря совокупности перечисленных свойств вилка 2РТ16У1НШ3-А подходит для установки в радиоэлектронной и радиотехнической аппаратуре, где требуются устойчивость к механическим воздействиям, стабильность контактного сопротивления и длительный срок службы.

Области применения

Силовые и сигнальные цепи радиоэлектронной аппаратуры с токами до 50 А.
Радиотехнические устройства, эксплуатируемые при пониженном давлении и вибрации.
Оборудование, размещаемое внутри помещений и снаружи с защитой от пыли и влаги.
Соединения, требующие многократного сочленения и расчленения в процессе эксплуатации.

Монтаж выполняется пайкой, что обеспечивает надежный и стабильный электрический контакт. Резьбовое соединение фиксирует вилку в ответной части и сохраняет работоспособность при ударных и вибрационных нагрузках. Указанные параметры следует учитывать при подборе ответных частей и планировании режимов работы изделия.
