Назначение

2РТ16У1ЭШ3-А — это вилка кабельная с угловым патрубком, входящая в серию цилиндрических низкочастотных соединителей общего назначения типа 2РТ. Изделие предназначено для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, включая работу в цепях постоянного и переменного тока. Применение углового патрубка позволяет подводить кабель под углом к оси сочленения, что упрощает компоновку жгутов и снижает радиус изгиба проводки в стеснённых условиях.

Соединитель рассчитан на эксплуатацию в составе ответственных узлов, где требуется стабильная передача тока и механическая стойкость к вибрационным и ударным нагрузкам. Резьбовое сочленение обеспечивает надёжную фиксацию и предотвращает самопроизвольное расчленение под воздействием вибрации.

Подтверждённые особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя.

• Рабочий ток на контакт — до 50 А.
• Максимальное напряжение постоянного тока — до 700 В.
• Диаметр одного контакта — 3,5 мм, покрытие контакта — серебряное.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Сочленение резьбовое, метод монтажа — пайка.
• Количество циклов соединения-расчленения — 500.
• Наработка — минимум 1000 часов.
• Габаритные размеры — 59,9 на 53,2 на 25,5 мм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Стойкость к синусоидальной вибрации в диапазоне от 1 до 1000 Гц при ускорении до 100 метров на секунду в квадрате.
• Стойкость к одиночным ударам до 10 000 метров на секунду в квадрате и к многократным ударам до 1500 метров на секунду в квадрате.
• Работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.
• Климатическое исполнение УХЛ.

Конструкция и монтаж

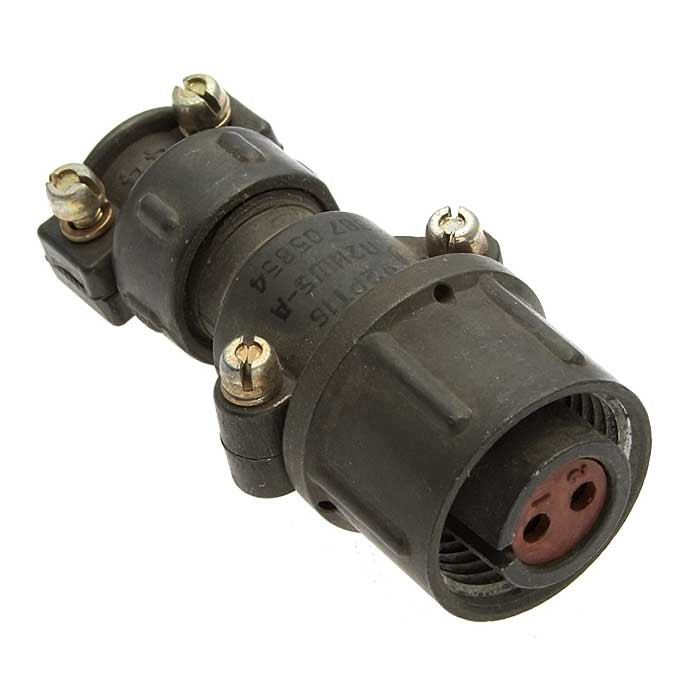

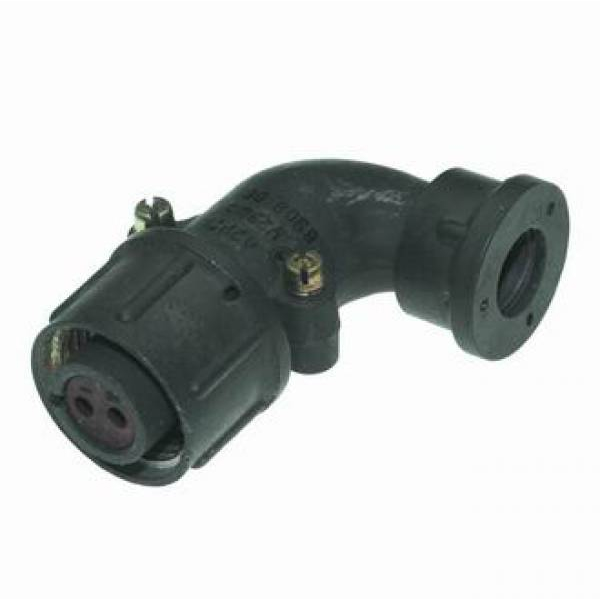

Вилка имеет цилиндрический корпус с угловым патрубком для вывода кабеля. Контактная группа выполнена с серебряным покрытием, что способствует стабильности переходного сопротивления при длительной эксплуатации. Монтаж осуществляется пайкой, что обеспечивает надёжное и неразъёмное соединение проводника с контактом.

Резьбовое сочленение фиксирует вилку в ответной части и препятствует её ослаблению при механических воздействиях. Компактные габариты — 59,9 на 53,2 на 25,5 мм — позволяют применять изделие при объемном монтаже в ограниченном пространстве.

Применение и условия эксплуатации

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, в том числе в цепях постоянного и переменного тока. Климатическое исполнение УХЛ допускает использование как внутри помещений, так и снаружи при условии защиты от пыли и влаги.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать вилку в широком спектре условий, включая перегрев контактов до плюс 180 градусов Цельсия. Устойчивость к вибрации, ударам и пониженному давлению делает изделие пригодным для аппаратуры, работающей в тяжёлых механических режимах. Ресурс в 500 циклов сочленения и наработка не менее 1000 часов подтверждают пригодность вилки для длительной эксплуатации.
