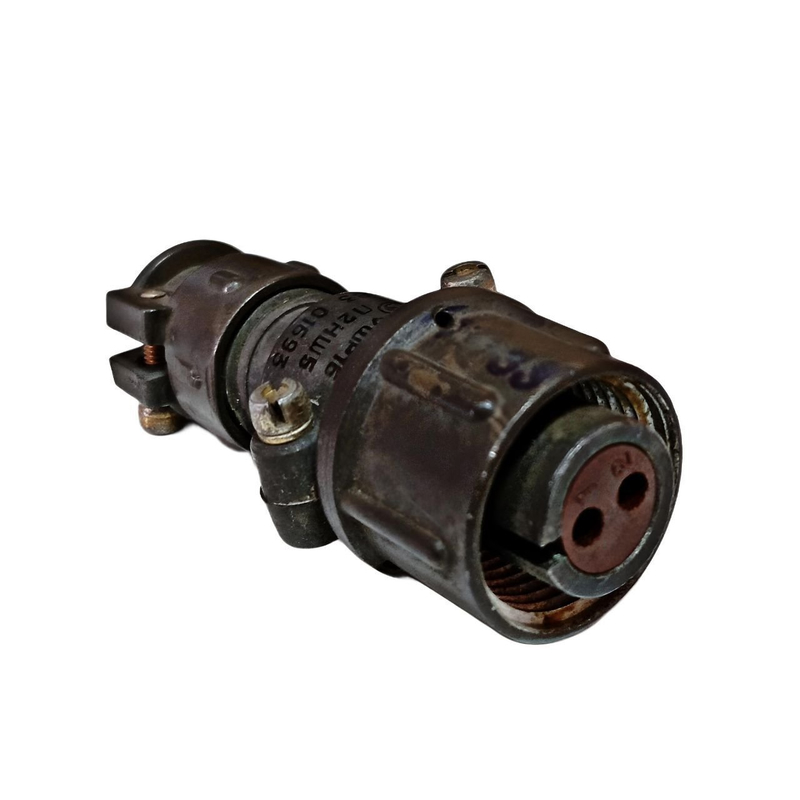

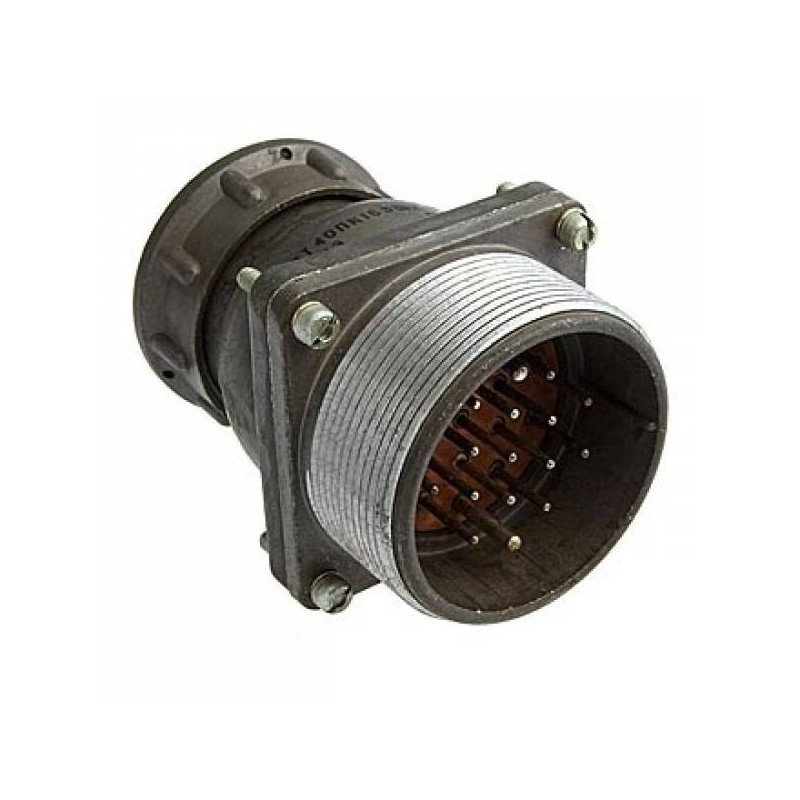

Назначение разъёма 2РТ16ПК2НШ-А «5»

2РТ16ПК2НШ-А «5» — это цилиндрический электрический разъём (вилка приборная блочного типа) из серии 2РТ, предназначенный для надёжного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В и обеспечивает пылебрызгозащиту.

Разъём относится к категории приборных блочных соединителей, то есть монтируется непосредственно на корпус прибора или блока аппаратуры, обеспечивая быстрое и надёжное сочленение с ответной частью. Одношпоночная поляризация исключает неправильное соединение, а резьбовое сочленение гарантирует механическую фиксацию в условиях вибрации и ударных нагрузок.

Расшифровка обозначения

Маркировка 2РТ16ПК2НШ-А содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтверждённые значения элементов обозначения.

• 2РТ — тип соединителя (цилиндрический).
• 16 — условный размер корпуса.
• ПК — конструктивное исполнение приборной части с прямым патрубком.
• 2 — количество контактов (диаметр обычно 1,5 мм).
• НШ — без патрубка на второй стороне, с определённым типом фиксации.
• А — модификация, часто всеклиматическое исполнение.

Технические характеристики

Разъём рассчитан на максимальную токовую нагрузку до 10–20 А на контакт (общая до 20–40 А в зависимости от конфигурации). Сопротивление контакта не превышает 2,5 мОм, материал контактов — серебро для лучшей проводимости. Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 30 g, механические удары (до 1000 g одиночные) и работает при температурах от минус 60 до плюс 100 градусов Цельсия.

• Напряжение: до 850 В (амплитудное).
• Количество сочленений: 500 циклов.
• Сопротивление изоляции: не менее 5000 МОм.
• Вибрация: 1–5000 Гц, 300 метров на секунду в квадрате.
• Приёмка: «5».

Особенности конструкции

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и высокую проводимость. Резьбовое сочленение и одношпоночная поляризация упрощают монтаж и исключают ошибки при подключении. Пылебрызгозащита позволяет эксплуатировать разъём в условиях повышенной влажности и загрязнённости.

Применение

Такие разъёмы подходят для внутреннего монтажа в промышленном оборудовании, включая системы автоматики и приборы, где требуется высокая надёжность в жёстких условиях (вибрация, удары, климатические перепады). Они востребованы в радиоэлектронной и радиотехнической аппаратуре, а также в блоках, работающих при температурах от минус 60 до плюс 100 градусов Цельсия.

Приёмка «5» подтверждает соответствие изделия высоким требованиям к качеству и надёжности, что делает разъём 2РТ16ПК2НШ-А «5» пригодным для ответственных применений в промышленности и специальной аппаратуре.
