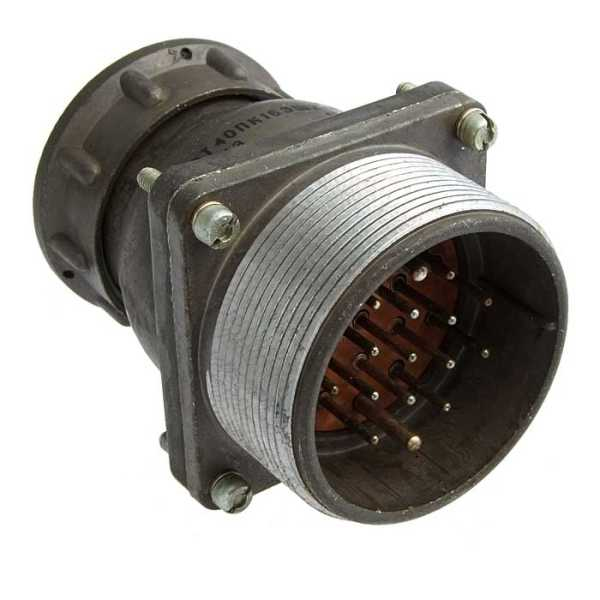

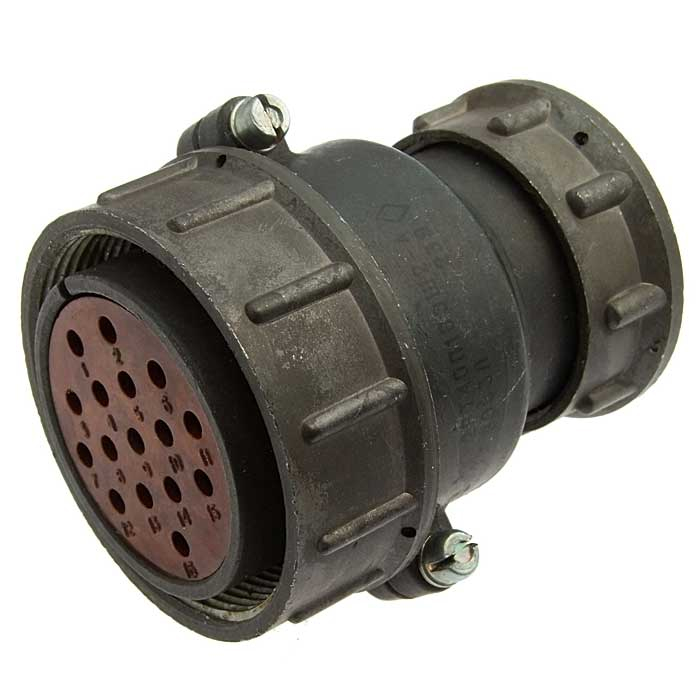

2РТ16ПК2НГА «5»

Цена:

900 ₽

Технические характеристики

2РТ16ПК2НГА

2РТ16ПК2НГА — это цилиндрический низкочастотный разъём серии 2РТ, предназначенный для работы в силовых и сигнальных цепях постоянного и переменного тока, обычно до 700–850 В и токов до десятков ампер (в зависимости от исполнения контактов).

Назначение и область применения

Используется в радиоэлектронной и электротехнической аппаратуре как соединитель общего назначения.
Предназначен для внутреннего объёмного монтажа в корпусах приборов, щитах, шкафах управления.
Применяется в условиях повышенных механических нагрузок (удары, вибрация) и широкого температурного диапазона, что типично для серий 2РТ/2РТТ.

Расшифровка обозначения (по аналогии с 2РТ16ПК1НШ3-А)

Точная заводская расшифровка индекса «2НГА» может отличаться у разных производителей, но базовая логика такая:

«2РТ» — тип разъёма, цилиндрический, ручного соединения.
«16» — условный размер корпуса (диаметр корпуса 16‑й группы).
«П» — приборная (блочная) часть.
«К» — вид корпуса/конструктивное исполнение приборной части (конкретная буква в 2РТ обычно задаёт вариант фланца/корпуса).
«2» — количество контактов.
«НГ…» — как правило, обозначение формы/размера контактов и климатического/конструктивного исполнения (например, шаг, материал, защитное покрытие, исполнение по герметичности, тип гайки); точная расшифровка зависит от ТУ.
«А» в конце у серии 2РТ часто означает конкретное исполнение по ТУ или модификацию (вариант по ГОСТ/ТУ).

Электрические характеристики (типичные для 2РТ16 с силовыми контактами)

Точные цифры зависят от варианта контактов (диаметр 3,5 мм или меньше), но для разъёмов 2РТ/2РТТ 16‑го размера характерны:

Максимальное рабочее напряжение цепи (амплитудное), как правило, до 700–850 В. +3
Рабочий ток на одиночный силовой контакт 16‑го размера может достигать 50 А при Ø 3,5 мм (как у 2РТТ16КПН1Г2В).
Сопротивление изоляции в нормальных условиях обычно не менее 1000–5000 МОм в зависимости от серии и ТУ. +3
Количество сочленений–расчленений — порядка 500 циклов. +3
Минимальная наработка — около 1000 ч, срок сохраняемости 15–20 лет. +3

Механическая и климатическая стойкость

Для разъёмов 2РТ/2РТТ типичны жёсткие требования по механике и климату:

Диапазон рабочих температур примерно от −60 до +100 °C. +3
Устойчивость к синусоидальной вибрации в диапазоне 1–5000 (иногда до 10000) Гц, с ускорением до 100–300 м/с². +3
Устойчивость к одиночным ударам с пиковым ускорением до 10000 м/с², многократным ударам до 1500 м/с². +3
Работа при пониженном давлении до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.), высокая влажность до 98% при +40 °C (по данным по серии 2РТТ).

Конструктивные особенности

Разъём цилиндрический, с резьбовым фиксированием сочленённого положения, одношпоночная поляризация корпусов для защиты от ошибочного стягивания.
Приборная часть (буквы «ПК») предназначена для монтажа в корпус прибора, как правило, объёмный монтаж пайкой к выводам.
Серия 2РТ в целом рассчитана на работу с 2–47 контактами, однако конкретно «…2Н…» — это двухконтактное силовое исполнение.

Если нужен прямой подбор ответной части к 2РТ16ПК2НГА (кабельная вилка с нужной схемой контактов и гайкой под конкретный тип кабеля), напишите, како

Описание

Назначение и область применения

2РТ16ПК2НГА «5» — цилиндрический низкочастотный разъём серии 2РТ, предназначенный для коммутации силовых и сигнальных цепей постоянного и переменного тока. Соединитель применяется в радиоэлектронной и электротехнической аппаратуре как изделие общего назначения и рассчитан на эксплуатацию в составе стационарного и бортового оборудования.

Разъём предназначен для внутреннего объёмного монтажа в корпусах приборов, щитах и шкафах управления. Конструкция ориентирована на условия повышенных механических нагрузок — удары, вибрацию — и широкий температурный диапазон, что типично для изделий серий 2РТ и 2РТТ.

Расшифровка обозначения

Точная заводская расшифровка индекса «2НГА» может отличаться у разных производителей, однако базовая логика обозначения сохраняется:

2РТ — тип разъёма: цилиндрический, ручного соединения.
16 — условный размер корпуса, диаметр корпуса 16‑й группы.
П — приборная (блочная) часть.
К — вид корпуса, конструктивное исполнение приборной части; конкретная буква в серии 2РТ обычно задаёт вариант фланца или корпуса.
2 — количество контактов.
НГ — как правило, обозначение формы и размера контактов, а также климатического или конструктивного исполнения: шаг, материал, защитное покрытие, исполнение по герметичности, тип гайки. Точная расшифровка зависит от технических условий.
А — в серии 2РТ часто означает конкретное исполнение по ТУ или модификацию по ГОСТ либо ТУ.

Электрические характеристики

Точные значения зависят от варианта исполнения контактов, но для разъёмов 2РТ и 2РТТ 16‑го размера с силовыми контактами характерны следующие параметры.

Максимальное рабочее напряжение цепи (амплитудное) — как правило, до 700–850 В.
Рабочий ток на одиночный силовой контакт 16‑го размера — до 50 А при диаметре контакта 3,5 мм.
Сопротивление изоляции в нормальных условиях — обычно не менее 1000–5000 МОм в зависимости от серии и ТУ.
Количество сочленений–расчленений — порядка 500 циклов.
Минимальная наработка — около 1000 ч, срок сохраняемости — 15–20 лет.

Механическая и климатическая стойкость

Для разъёмов серий 2РТ и 2РТТ типичны жёсткие требования по механике и климату. Диапазон рабочих температур составляет примерно от минус 60 до плюс 100 градусов Цельсия.

Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 Гц, в отдельных исполнениях — до 10000 Гц, с ускорением до 100–300 метров на секунду в квадрате. Предусмотрена стойкость к одиночным ударам с пиковым ускорением до 10000 метров на секунду в квадрате и к многократным ударам с ускорением до 1500 метров на секунду в квадрате.

Разъём работоспособен при пониженном давлении до 1,3·10⁻⁴ Па, что соответствует 10⁻⁶ миллиметра ртутного столба, а также при высокой влажности. Указанные свойства подтверждают пригодность изделия для аппаратуры, эксплуатируемой в тяжёлых условиях.

Приёмка и применение

Товар поставляется с приёмкой «5». Это означает, что изделие прошло приёмо-сдаточные испытания по установленным требованиям и допущено к применению в ответственной аппаратуре. Артикул изделия — 4334, категория — 2РТ16.

Разъём 2РТ16ПК2НГА «5» применяется в щитах, шкафах управления, блоках и приборах, где требуется надёжное соединение цепей при воздействии вибрации, ударов, перепадов температуры и давления. Изделие подходит для внутреннего монтажа и коммутации как силовых, так и сигнальных линий постоянного и переменного тока.
