Назначение и область применения

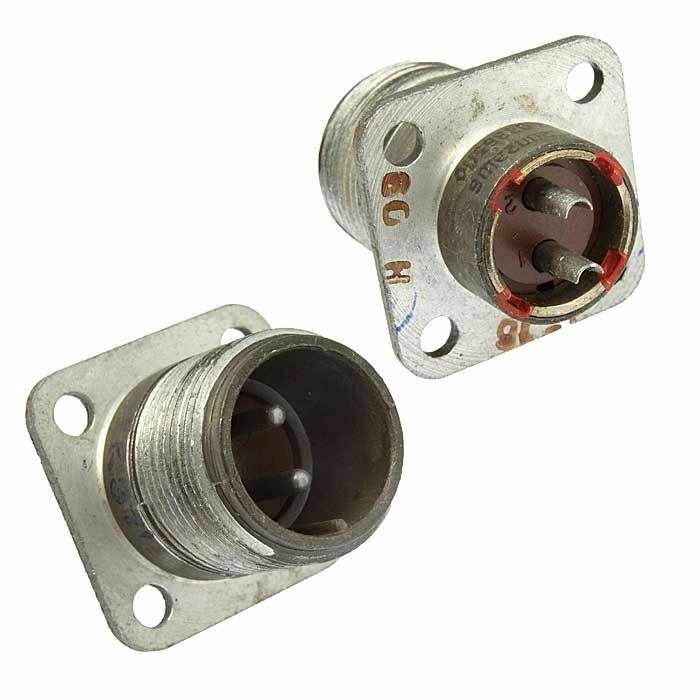

2РТ16ПК2ЭШ5-А — приборная вилка серии 2РТ-А с прямым патрубком. Она предназначена для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Артикул изделия — 40425, категория — 2РТ16. В кратком описании каталога изделие отнесено к блочным вилкам с кожухом. Производитель в предоставленных данных не указан.

Вилка применяется там, где требуется резьбовое соединение и пайка при монтаже. Конструкция рассчитана на экранированный кабель, на что указывает буква «Э» в обозначении. Приборное исполнение позволяет использовать изделие в составе радиоэлектронных блоков и радиотехнических устройств.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РТ16ПК2ЭШ5-А имеет следующую расшифровку:

• 2РТ — тип соединителя;
• 16 — условный размер корпуса;
• ПК — исполнение с прямым патрубком;
• 2 — количество контактов;
• Э — предназначение для экранированного кабеля;
• Ш — вилка;
• 5 — сочетание контактов;
• А — обозначение материала изолятора.

Соединение у вилки резьбовое, монтаж выполняется пайкой. Габаритные размеры изделия указаны как 52,2 на 25 на 25 мм. Встречается исполнение ВП для военной приемки. В характеристиках VirtueMart для данного товара указана приемка «5» и год 90-93.

Технические характеристики

Подтверждённые характеристики изделия:

• рабочий ток — 10 А;
• максимальное рабочее напряжение постоянного тока — не более 700 В;
• диаметр контактов — 1,5 мм;
• покрытие контактов — серебро;
• сопротивление контактов — 2,5 мОм;
• сопротивление изоляции — не менее 1000 МОм;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 ч;
• срок сохраняемости — не менее 20 лет.

Указанные параметры относятся к приборной вилке серии 2РТ-А и приведены для оценки электрических и эксплуатационных возможностей соединителя. Количество контактов — два. Покрытие контактов серебром и сопротивление контактов 2,5 мОм характеризуют контактную часть изделия.

Условия эксплуатации и приемка

Вилка рассчитана на работу при температуре от минус 60 °C до плюс 100 °C. При учёте перегрева контактов допускается температура до плюс 180 °C. Изделие допускает синусоидальную вибрацию и механические удары. Предусмотрено применение в климатическом исполнении УХЛ для внутреннего и наружного использования при защите от пыли и воды.

Для товара указана приемка «5» и год 90-93. Это сведения из характеристик VirtueMart. Исполнение ВП, встречающееся в описании, связано с военной приемкой. При подборе изделия следует учитывать резьбовое соединение, пайку при монтаже, применение с экранированным кабелем и два контакта.
