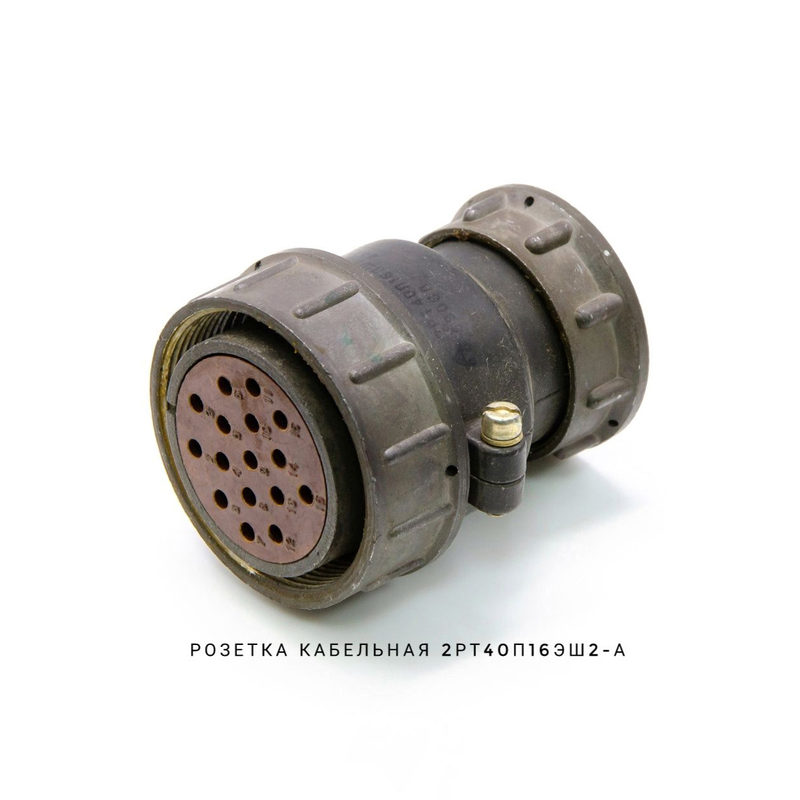

Назначение соединителя 2РТ16ПК2ЭШ-А «5»

2РТ16ПК2ЭШ-А «5» — цилиндрический низкочастотный кабельный соединитель серии 2РТ, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока. Изделие применяется в промышленных и технических системах, где к электрическим соединениям предъявляются повышенные требования по стойкости к вибрациям, ударам и экстремальным температурам. Конструкция обеспечивает стабильный электрический контакт при воздействии внешних механических нагрузок и в широком диапазоне климатических условий.

Данная модель представляет собой кабельную розетку с прямым патрубком и гайкой для экранированного кабеля. Такое исполнение позволяет подключать экранированные кабельные линии, сохраняя целостность экрана и снижая влияние электромагнитных помех на передаваемый сигнал и питание. Тип контактов — гнездо. Конструкция негерметичная и соответствует нормам бР0.364.032ТУ.

Подтверждённые технические особенности

Соединитель имеет условный размер корпуса 16 миллиметров и оснащён двумя контактами диаметром 1,5 миллиметра (сочетание №2). Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление — не более 2,5 миллиома. Такое покрытие способствует стабильности соединения и снижению потерь при прохождении тока.

• Номинальное напряжение: до 700–850 вольт.
• Рабочий ток: 10 ампер на контакт.
• Количество контактов: 2 штуки диаметром 1,5 миллиметра.
• Покрытие контактов: серебро (Ag).
• Переходное сопротивление контактов: не более 2,5 миллиома.
• Условный размер корпуса: 16 миллиметров.
• Материал вставки: карболит.
• Тип контактов: гнездо.
• Исполнение: кабельная розетка с прямым патрубком и гайкой для экранированного кабеля.
• Ресурс сочленения-расчленения: 500 циклов.
• Приемка: «5».
• Артикул: 4336.
• Категория: 2РТ16.

Условия эксплуатации

Соединитель рассчитан на всеклиматическое исполнение и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Рабочий диапазон частот составляет от 1 до 5000 герц.

Изделие выдерживает вибрационные нагрузки с ускорением до 300 метров на секунду в квадрате, а также одиночные удары с ускорением до 10000 метров на секунду в квадрате. Указанные параметры подтверждают пригодность соединителя для эксплуатации в условиях интенсивных механических воздействий, характерных для промышленного оборудования, транспортных установок и технических систем специального назначения.

Применение

Благодаря сочетанию электрических и механических характеристик, 2РТ16ПК2ЭШ-А «5» применяется для коммутации цепей питания и сигнальных линий в промышленных и технических системах. Экранированное исполнение делает его востребованным там, где требуется защита от внешних электромагнитных помех. Соединитель подходит для использования в составе кабельных сборок, работающих при повышенных вибрациях, ударных нагрузках и значительных перепадах температуры.

Конструктивное исполнение

Корпус соединителя имеет цилиндрическую форму с условным размером 16 миллиметров. Прямой патрубок и гайка обеспечивают фиксацию экранированного кабеля и надёжное механическое соединение. Вставка выполнена из карболита, контакты типа «гнездо» покрыты серебром. Негерметичная конструкция соответствует нормам бР0.364.032ТУ. Изделие относится к категории 2РТ16 и имеет артикул 4336. Приемка «5» подтверждает соответствие установленным требованиям качества.
