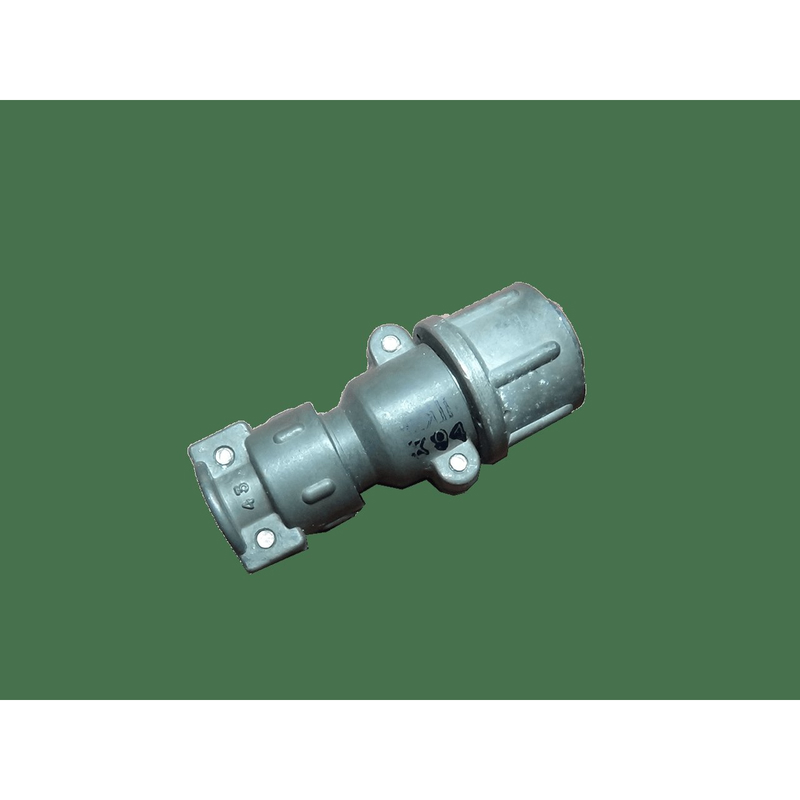

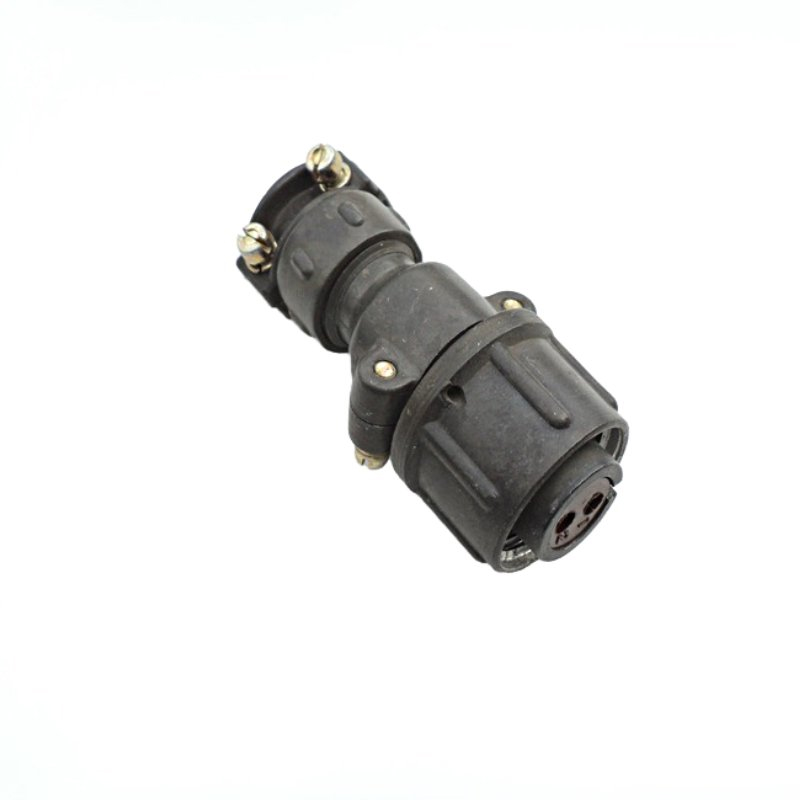

2РТ16П2НШ-А РОЗЕТКИ КАБЕЛЬНЫЕ «5»

Цена:

1000 ₽

Технические характеристики

2РТ16П2НШ-А — это кабельная розетка типа «5» из серии цилиндрических соединителей 2РТ, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она применяется как соединитель общего назначения в условиях климатика УХЛ (умеренный и холодный климат), негерметичная конструкция.

SHR16P2NSH5 cable socket

2РТ — тип соединителя.
16 — условный размер корпуса.
П — прямой патрубок приборной части.
2 — количество контактов (2 шт. диаметром 1,5 мм).
Н — гайка патрубка для неэкранированного кабеля.
Ш — исполнение для кабеля.
5 — сочетание контактов (2 контакта Ø1,5 мм).
А — дополнительное обозначение по материалу изолятора.

На изображении показан технический чертеж аналогичной розетки с указанием габаритов, бокового и фронтального видов.

Розетка выдерживает максимальную токовую нагрузку 10 А на контакт (общая — 20 А) и напряжение до 850 В. Сопротивление контакта не превышает 2,5 мОм, изоляции — не менее 5000 МОм; материал контактов — серебро или никель.

Диапазон температур: от -60°C до +100°C (с учетом перегрева контактов до +180°C).
Вибрация: синусоидальная 1-5000 Гц, ускорение до 300 м/с².
Удары: одиночные до 5000 м/с², многократные до 350 м/с².
Сочленения-расчленения: 500 циклов, наработка минимум 1000 часов.

Соединитель предназначен для внутреннего и наружного применения (с защитой от пыли и влаги потребителем).

Описание

Назначение

2РТ16П2НШ-А — это кабельная розетка типа «5» из серии цилиндрических соединителей 2РТ. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре и применяется как соединитель общего назначения. Розетка используется для коммутации кабельных линий внутри и между блоками аппаратуры, обеспечивая надёжный электрический контакт и механическое сочленение ответных частей соединителя.

Конструкция розетки негерметичная. Применение допускается в условиях климатического исполнения УХЛ, то есть в умеренном и холодном климате. Для наружного применения соединитель может использоваться при условии защиты от пыли и влаги со стороны потребителя.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме серии 2РТ и содержит следующие сведения:

2РТ — тип соединителя;
16 — условный размер корпуса;
П — прямой патрубок приборной части;
2 — количество контактов, а именно два контакта диаметром 1,5 миллиметра;
Н — гайка патрубка для неэкранированного кабеля;
Ш — исполнение для кабеля;
5 — сочетание контактов, то есть два контакта диаметром 1,5 миллиметра;
А — дополнительное обозначение по материалу изолятора.

Технические характеристики

Розетка выдерживает максимальную токовую нагрузку 10 А на контакт, общая токовая нагрузка составляет 20 А. Рабочее напряжение достигает 850 В. Сопротивление контакта не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Материал контактов — серебро или никель.

Диапазон рабочих температур — от минус 60 °C до плюс 100 °C с учётом перегрева контактов до плюс 180 °C. По механическим воздействиям изделие рассчитано на синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также на одиночные удары до 5000 метров на секунду в квадрате и многократные удары до 350 метров на секунду в квадрате.

Ресурс и эксплуатация

Соединитель выдерживает 500 циклов сочленения и расчленения. Минимальная наработка составляет 1000 часов. Изделие предназначено как для внутреннего, так и для наружного применения при обеспечении потребителем защиты от пыли и влаги.

В каталоге указана приёмка «5». Артикул изделия — 4323, категория — 2РТ16. Производитель в предоставленных данных не указан. На изображении представлен технический чертёж аналогичной розетки с указанием габаритов, бокового и фронтального видов.
