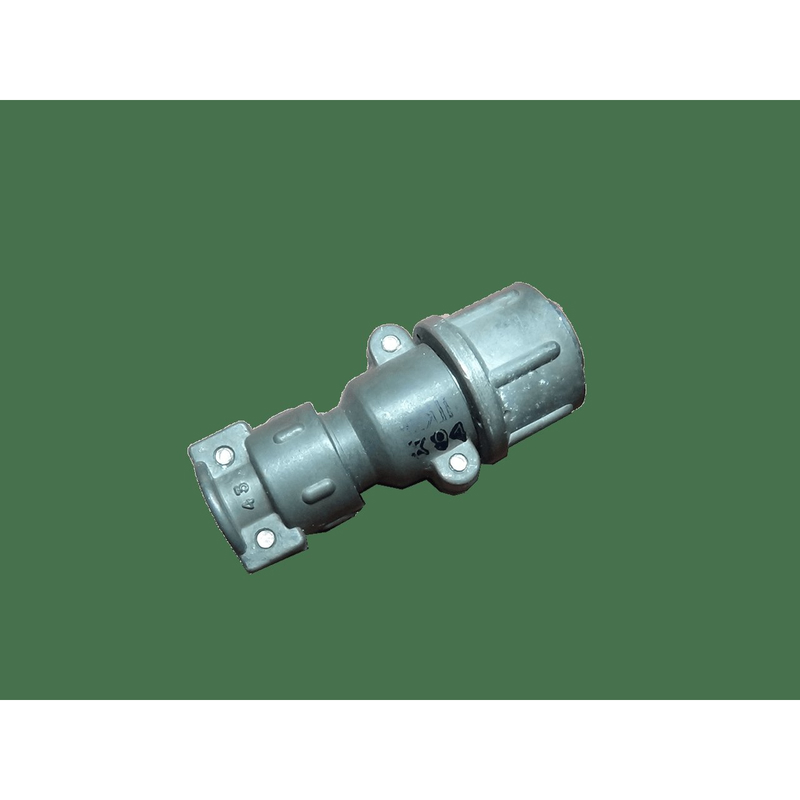

2РТ16П2НШ-А «5»

Цена:

1350 ₽

Технические характеристики

2РТ16П2НШ-А

2РТ16П2НШ-А — это теплостойкий низкочастотный цилиндрический электрический соединитель розеточного типа с прямым патрубком и гайкой для экранированного кабеля. Он предназначен для надежного соединения в электрических цепях постоянного и переменного токов, часто применяется в радиотехнической и радиоэлектронной аппаратуре.

Основные характеристики

Соединитель имеет условный размер корпуса 16, с 2 контактами (диаметр контактов обычно 1,5 мм). Рабочая температура окружающей среды — от -60 до +100 °C, с возможностью кратковременного воздействия до +180 °C при смене температур. Он выдерживает вибрации с ускорением до 1500 м/с² (150 g) и пониженное давление до 1,3·10⁻⁴ Па.

Условия эксплуатации

Климатическое исполнение: всеклиматическое, теплостойкое, тропикоустойчивое.
Минимальная наработка: 1000 часов.
Количество циклов сочленения-расчленения: 500.
Срок сохраняемости: до 20 лет.

Максимальное рабочее напряжение — до 700 В (амплитудное), сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм.

Применение

Используется в промышленной аппаратуре, включая объекты в условиях повышенной влажности (до 98% при +40 °C), для пайки или монтажа кабелей. Фиксация соединения — резьбовая, что обеспечивает надежность в суровых условиях.

Описание

Назначение

2РТ16П2НШ-А «5» (артикул 4322) — теплостойкий низкочастотный цилиндрический электрический соединитель розеточного типа, оснащённый прямым патрубком и гайкой для экранированного кабеля. Изделие относится к категории 2РТ16 и предназначено для надёжного электрического соединения в цепях постоянного и переменного тока. Применяется преимущественно в радиотехнической и радиоэлектронной аппаратуре, где требуется стабильная передача сигнала и устойчивость к воздействию внешних факторов.

Конструкция соединителя обеспечивает резьбовую фиксацию сочленения, что повышает механическую надёжность контакта и предотвращает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Технические характеристики

Соединитель имеет условный размер корпуса 16 и оснащён 2 контактами. Диаметр контактов составляет 1,5 миллиметра. Ниже приведены основные подтверждённые параметры изделия.

Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
Кратковременное воздействие температуры при смене температурных режимов: до плюс 180 градусов Цельсия.
Устойчивость к вибрации с ускорением до 1500 метров на секунду в квадрате (150 g).
Работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.
Максимальное рабочее напряжение: до 700 вольт (амплитудное значение).
Сопротивление изоляции: не менее 5000 мегаом.
Сопротивление контактов: не более 2,5 миллиома.
Минимальная наработка: 1000 часов.
Количество циклов сочленения-расчленения: 500.
Срок сохраняемости: до 20 лет.

Указанные параметры подтверждают пригодность соединителя для длительной эксплуатации в составе ответственной аппаратуры.

Климатическое исполнение

Изделие выпускается во всеклиматическом, теплостойком и тропикоустойчивом исполнении. Соединитель сохраняет работоспособность в условиях повышенной влажности — до 98 процентов при температуре плюс 40 градусов Цельсия, что делает его пригодным для применения в регионах с тропическим и морским климатом.

Особенности и применение

Розеточная часть с прямым патрубком и гайкой предназначена для подключения экранированного кабеля, что обеспечивает защиту передаваемого сигнала от электромагнитных помех. Монтаж выполняется пайкой либо посредством присоединения кабелей согласно конструктивному исполнению соединителя.

Благодаря сочетанию теплостойкости, виброустойчивости и стойкости к пониженному давлению, 2РТ16П2НШ-А «5» применяется в промышленной аппаратуре, включая объекты с повышенной влажностью, а также в составе радиотехнических и радиоэлектронных устройств. Резьбовая фиксация соединения гарантирует надёжность работы в суровых условиях эксплуатации.

Приёмка изделия — «5», что соответствует категории приёмки, установленной для данной продукции. Иных сведений о производителе, комплектации и стране производства в предоставленных данных не указано.
