Назначение соединителя 2РТ16П2НГА

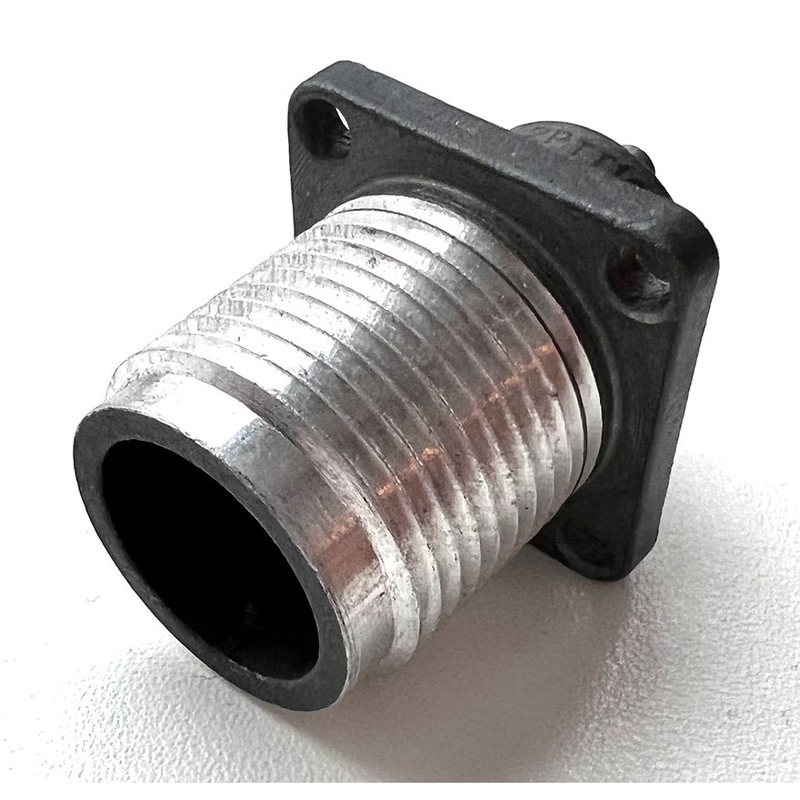

2РТ16П2НГА «Вилка блочная "5"» — это типовой цилиндрический низкочастотный соединитель из серии 2РТ, предназначенный для монтажа на блочную часть (внутреннюю коммутацию) радиоэлектронной и промышленной аппаратуры. Изделие применяется там, где требуется надёжное электрическое соединение между отдельными блоками, модулями и панелями приборов, а также для подключения внешних цепей к внутренним узлам устройства.

Вилка выполнена как блочная (приборная), то есть монтируется в корпусе блока или панели, а не на кабеле. Это определяет её роль как стационарной части разъёма, которая постоянно закреплена на шасси или лицевой панели аппарата и принимает ответную розетку.

Подтверждённые особенности и технические параметры

Конструкция соединителя обеспечивает стабильную работу в составе низкочастотных цепей и включает следующие подтверждённые характеристики:

• Число контактов — 2 при диаметре контакта 1,5 мм, что соответствует условному номеру контактного набора «5».
• Токовая нагрузка — до 10 А на один контакт и до 20 А суммарно на соединитель при нормальных условиях эксплуатации.
• Рабочее напряжение — порядка 850 В.
• Сопротивление контакта — не более единиц миллиом.
• Сопротивление изоляции — не менее нескольких тысяч мегаом.
• Материал контактов — серебряное покрытие на никелевой основе.
• Материал изолятора — бакелитовый или карболитовый материал.
• Материал корпуса — алюминиевый сплав.
• Метод сочленения — резьбовой, с ответной розеткой.
• Тип кожуха — без кожуха, корпус цилиндрический, без защитного кожуха.
• Климатическое исполнение — обычно УХЛ (умеренно-холодноклиматическое).
• Механическая стойкость — около 500 циклов сочленения-расчленения, а также стойкость к синусоидальной вибрации и механическим ударам в стандартных диапазонах ускорений.
• Приемка — «5».

Соединитель не является герметичным в полном смысле, но обеспечивает достаточную защиту от внешних воздействий при нормальных условиях работы.

Применение и условия эксплуатации

Благодаря блочному исполнению вилка 2РТ16П2НГА востребована в промышленной и радиоэлектронной аппаратуре, где требуется быстрая и надёжная коммутация внутренних цепей. Резьбовое сочленение с розеткой исключает самопроизвольное разъединение при вибрациях и ударах, что особенно важно для приборов, работающих на подвижных объектах.

Климатическое исполнение УХЛ допускает использование как в помещениях, так и на объектах с повышенными вибрациями и ударами. Это делает соединитель пригодным для монтажа в блоках управления, измерительных приборах, системах питания и других устройствах, где необходимы низкочастотные соединения с токовой нагрузкой до 20 А суммарно.

При монтаже вилка устанавливается в корпусе блока или панели, обеспечивая стационарное подключение к внутренней коммутации. Ответная розетка при этом остаётся подвижной частью разъёма. Такая схема упрощает сборку и обслуживание аппаратуры, позволяя заменять отдельные модули без демонтажа всего устройства.

Ключевые преимущества модели

• Высокая токовая нагрузка при компактном двухконтактном исполнении.
• Серебряное покрытие контактов для стабильного переходного сопротивления.
• Механическая стойкость около 500 циклов сочленения-расчленения.
• Устойчивость к вибрации и ударам в стандартных диапазонах.
• Резьбовое соединение, предотвращающее случайное разъединение.

Соединитель 2РТ16П2НГА является надёжным элементом для блочной коммутации в составе серии 2РТ и соответствует заявленным электрическим и механическим параметрам.
