Назначение и область применения

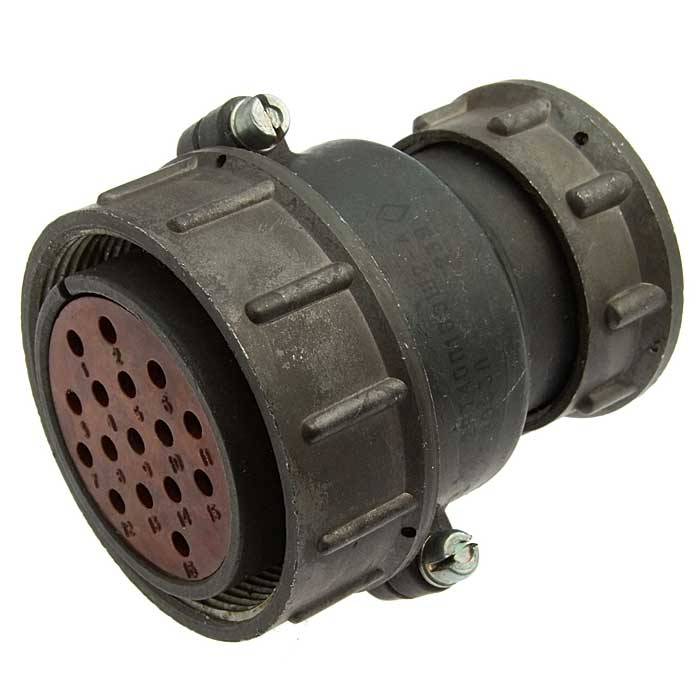

2РТ16П2НГА «5» — цилиндрический разъём (соединитель) серии 2РТ теплостойкого исполнения нормальных габаритов. Он предназначен для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре и применяется как общий соединитель в различных устройствах, включая приборные и кабельные применения. Модель относится к категории 2РТ16 и выпускается с приёмкой «5».

Разъём используется для коммутации цепей в составе приборов, блоков и кабельных сборок, где требуется стабильный контакт при воздействии неблагоприятных условий эксплуатации. Благодаря теплостойкому исполнению и стойкости к механическим нагрузкам изделие подходит для ответственных узлов радиоэлектронной аппаратуры.

Конструкция и маркировка

Обозначение 2РТ16П2НГА «5» построено по принятой для серии схеме и содержит полную информацию о типе и исполнении изделия. Расшифровка маркировки приведена ниже.

• 2РТ — серия цилиндрических соединителей теплостойкого исполнения.
• 16 — условный размер корпуса.
• П2 — приборная розетка с двумя контактами.
• Н — исполнение для неэкранированного кабеля, нормальная конструкция.
• Г — гнездо (розетка) без патрубка.
• А — тип материала изолятора.
• «5» — приёмка по соответствующей категории.

Конструктивно изделие представляет собой приборную розетку без патрубка с нормальной конструкцией и изолятором типа А. Количество контактов — 2; индекс «2» в позиции П2 обозначает именно это. Подходит для внутреннего и наружного монтажа с защитой от пыли и воды.

Основные электрические характеристики

Разъём рассчитан на работу в цепях с параметрами, типичными для серии 2РТ. Ниже перечислены подтверждённые значения.

• Рабочий ток — до 10 А на контакт (зависит от диаметра контактов).
• Максимальное рабочее напряжение — до 700 В постоянного тока.
• Количество контактов — 2.
• Тип изделия — приборная розетка (гнездо).

Указанные параметры определяют применимость соединителя в силовых и сигнальных цепях радиоэлектронной аппаратуры, где необходима передача тока до 10 А при напряжении до 700 В постоянного тока.

Условия эксплуатации

Изделие рассчитано на жёсткие условия работы и сохраняет работоспособность при следующих воздействиях.

• Температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 умноженное на 10 в степени минус 4 Паскаля.
• Вибрации — до 5000 Герц с ускорением 300 метров на секунду в квадрате.
• Удары одиночные — до 10000 метров на секунду в квадрате.
• Удары многократные — до 1500 метров на секунду в квадрате.

Такой набор нагрузок позволяет применять разъём в аппаратуре, работающей в условиях вибраций, ударных воздействий, перепадов давления и температур. Теплостойкое исполнение серии 2РТ обеспечивает сохранение характеристик при нагреве контактов.

Применение и монтаж

2РТ16П2НГА «5» применяется как общий соединитель в радиоэлектронной и радиотехнической аппаратуре, в приборных и кабельных сборках. Модель подходит для внутреннего и наружного монтажа при условии защиты от пыли и воды. Исполнение для неэкранированного кабеля определяет область применения там, где экранирование линии не требуется.

При монтаже следует учитывать количество контактов, допустимый рабочий ток и напряжение, а также температурный диапазон и механические нагрузки, чтобы обеспечить надёжную и долговечную эксплуатацию соединителя в составе изделия.
