Назначение и область применения

Кабельная вилка 2РТ16П2НГ5-А относится к серии соединителей общего назначения, предназначенных для коммутации электрических цепей радиоэлектронной и радиотехнической аппаратуры. Изделие используется в составе разъёмных соединений, где требуется надёжный электрический контакт при эксплуатации в климатическом исполнении УХЛ. Конструкция рассчитана на работу с неэкранированным кабелем, что делает её востребованной в стационарном оборудовании, измерительных приборах, блоках питания и промышленной электронике.

Применение данной вилки допускается как внутри помещений, так и вне их при условии защиты от прямого воздействия атмосферных осадков. Резьбовое соединение обеспечивает плотное сочленение с ответной частью и предотвращает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Расшифровка обозначения и конструктивные особенности

Условное обозначение 2РТ16П2НГ5-А раскрывает ключевые параметры изделия. Тип соединителя обозначен индексом 2РТ, условный размер корпуса — 16. Буква П указывает на прямой патрубок, цифра 2 — на количество контактов. Литера Н означает исполнение для неэкранированного кабеля, Г — вилку, цифра 5 — сочетание контактов, литера А — материал изолятора.

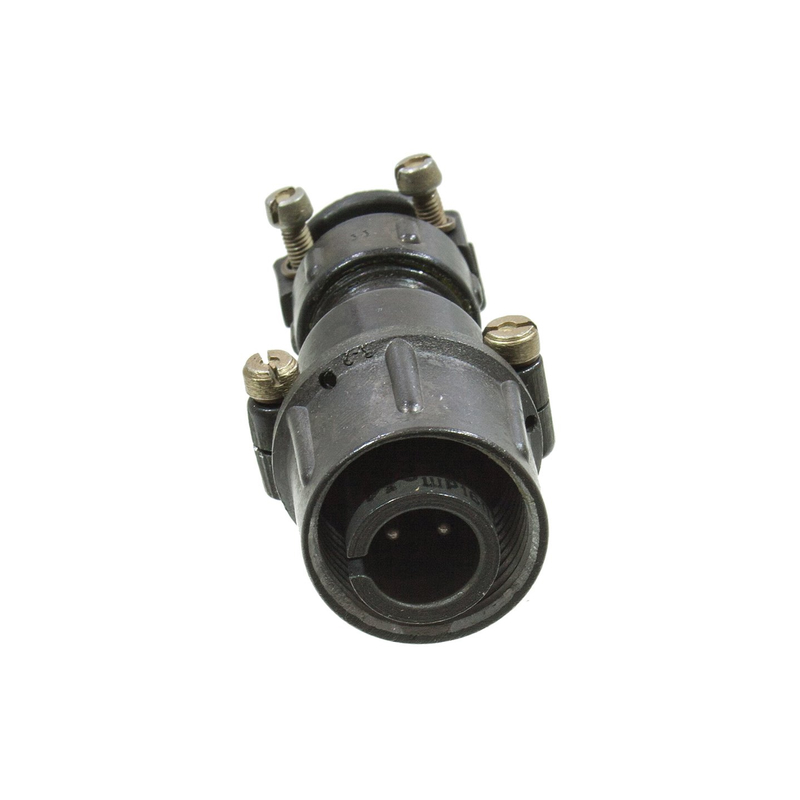

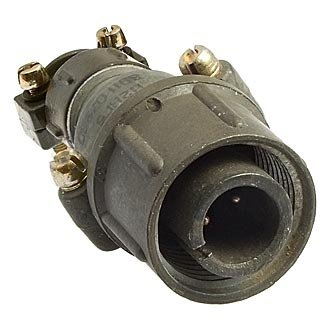

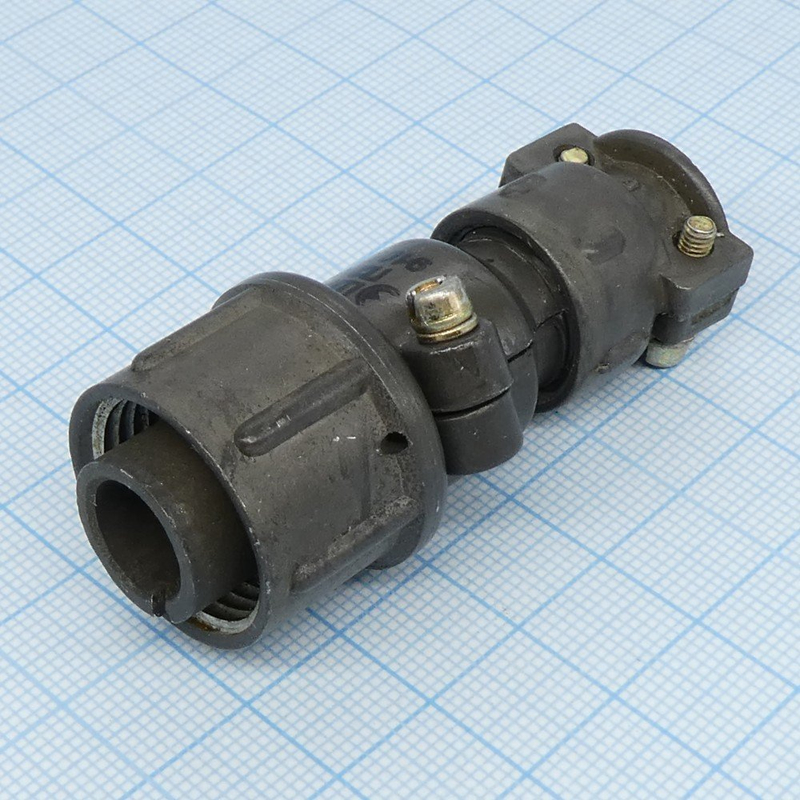

Корпус вилки имеет габаритные размеры 62,7 × 29,5 × 25,5 мм. Контакты диаметром 1,5 мм снабжены серебряным покрытием, что снижает переходное сопротивление и повышает коррозионную стойкость. Монтаж кабеля осуществляется методом пайки.

Электрические характеристики

• Рабочий ток: 10 А на контакт.
• Максимальное напряжение постоянного тока: до 700 В.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 1000 часов.

Приведённые значения подтверждают способность соединителя работать в цепях постоянного тока с умеренными токовыми нагрузками при сохранении стабильных параметров контактирования на протяжении всего срока службы.

Условия эксплуатации

Вилка рассчитана на работу в широком диапазоне температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10 в минус четвёртой степени Па.

Конструкция устойчива к синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц с ускорением 100 метров на секунду в квадрате. Допустимый удар одиночного действия достигает 10 000 метров на секунду в квадрате, многократный — 1500 метров на секунду в квадрате, линейная нагрузка — 2000 метров на секунду в квадрате. Такие показатели позволяют использовать соединитель в аппаратуре, подверженной значительным механическим воздействиям.

Приёмка и категория качества

Изделие относится к категории 2РТ16 и имеет приёмку «5», что отражает повышенные требования к контролю качества при производстве. Год выпуска по данным каталога — 78. Артикул товара — 80985.

Резьбовое исполнение сочленения обеспечивает защиту от пыли и влаги, что расширяет область применения вилки в условиях умеренного загрязнения окружающей среды. Конструкция совместима с ответными розетками соответствующего типа и типоразмера из серии 2РТ, а также с аналогами серии ШР с аналогичными присоединительными параметрами.
