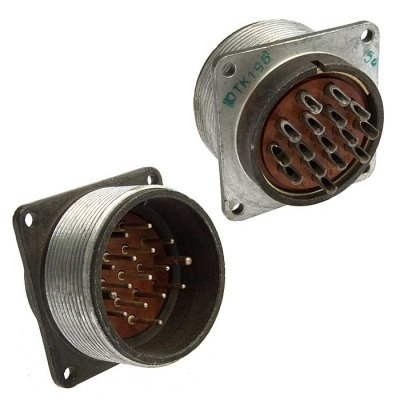

Назначение разъёма 2РТ16П2ЭША «5»

2РТ16П2ЭША «5» — цилиндрический низкочастотный разъём (соединитель) серии 2РТ(А), предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединения электрических цепей. Изделие обеспечивает электрическую и механическую стыковку узлов и блоков, работающих в цепях постоянного и переменного тока.

Разъём применяется там, где требуется надёжная коммутация при воздействии неблагоприятных внешних факторов: вибрации, ударов, повышенной влажности, пониженного давления. Одношпоночная поляризация сочленения исключает неправильное подключение ответных частей.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модификации изделия.

• Рабочий ток — до 10 А.
• Максимальное напряжение постоянного тока — не более 700 В.
• Условный размер корпуса — 16.
• Количество контактов — 2.
• Патрубок прямой (обозначение П в наименовании).
• Исполнение ЭША.
• Всеклиматический вариант исполнения для эксплуатации в жёстких условиях.
• Рабочая частота цепей — до 3 МГц.
• Сочленение резьбовое, поляризация одношпоночная.
• Минимальная наработка — 1000 часов.
• Количество соединений-расчленений — до 500 циклов.
• Стойкость к вибрации и ударам.
• Работоспособность при влажности до 98 процентов при температуре плюс 40 градусов Цельсия.
• Работоспособность при пониженном давлении.
• Корпус блочного или кабельного исполнения.
• Резиновые уплотнители для пылебрызгозащиты.

Приёмка «5»

Товар поставляется с приёмкой «5». Это указывает на то, что изделие прошло соответствующий контроль качества и приёмку по установленным требованиям. Данная отметка входит в обозначение товара и является его неотъемлемой характеристикой.

Применение и конструктивные особенности

Разъём 2РТ16П2ЭША «5» используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря всеклиматическому исполнению он пригоден для эксплуатации в аппаратуре, подверженной воздействию влаги, вибрации, ударных нагрузок и пониженного давления.

Конструкция предусматривает блочный или кабельный вариант корпуса, что позволяет встраивать разъём как непосредственно в прибор, так и использовать его в составе кабельных сборок. Резиновые уплотнители обеспечивают пылебрызгозащиту сочленённого соединения.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает надёжную фиксацию ответных частей и предотвращает ошибки при подключении. Заявленный ресурс — не менее 1000 часов наработки и до 500 циклов соединений-расчленений.

Область использования

Изделие ориентировано на применение в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединителя. Оно подходит для коммутации цепей питания и сигнальных цепей низкой частоты в условиях, требующих стойкости к внешним воздействиям.

Артикул товара — 4332, категория — 2РТ16. Производитель в предоставленных данных не указан.
