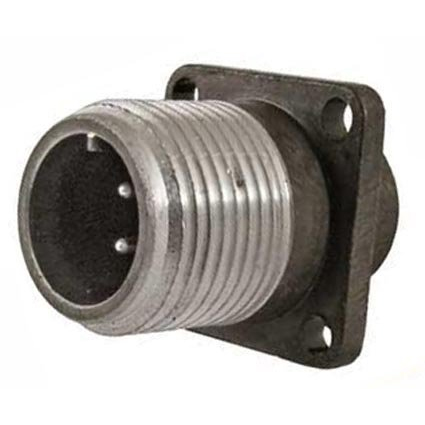

2РТ16П2ЭШ5-А — это блочная (приборная) вилка из серии цилиндрических низкочастотных соединителей 2РТ, предназначенная для надежного электрического соединения в различных устройствах. Она имеет 2 штыревых контакта диаметром 1,5 мм с серебряным покрытием, рабочий ток до 10 А на контакт и максимальное напряжение постоянного тока до 700 В.

Основные характеристики

Соединитель рассчитан на сопротивление контактов не более 2,5 мОм и сопротивление изоляции не менее 1000–5000 МОм в нормальных условиях. Ресурс включает 500 циклов сочленения-расчленения и наработку не менее 1000 часов. Климатическое исполнение УХЛ позволяет использовать его внутри и снаружи помещений при защите от пыли и влаги.

Конструкция и материалы

Вилка выполнена без патрубка (П), с резьбовым методом сочленения и объемным монтажом; корпус из алюминиевого сплава, изолятор — карболит. Габариты составляют около 22×22×42 мм, цвет — серый. Это негерметичный тип для экранированных кабелей (ЭШ).

Условия эксплуатации

Диапазон температур: от -60°C до +80°C, влажность до 98% при +25°C. Выдерживает вибрацию (1–1000 Гц, до 100–300 м/с²), удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и пониженное давление до 1,3×10⁻⁴ Па. Срок хранения — не менее 20 лет.
