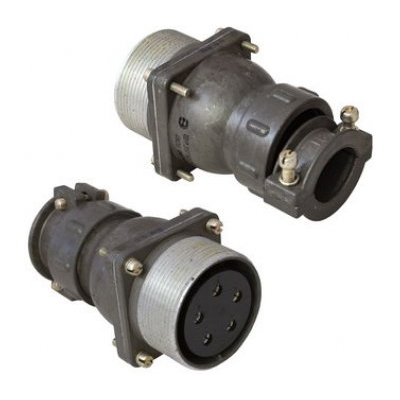

Розетка кабельная 2РТ16П2ЭШ5‑А относится к серии соединителей типа 2РТ (ШР‑разъёмы) общего назначения, применяемых в радиоэлектронной и промышленной аппаратуре для подключения экранированных кабелей.

Что обозначает маркировка

Условное обозначение расшифровывается так:

• 2РТ – тип соединителя серии 2РТ (ШР‑разъём).

• 16 – условный размер корпуса (габаритный ряд).

• П – конструктивное исполнение: кабельная часть с прямым патрубком.

• 2 – количество контактов (2 штуки).

• Э – вид гайки патрубка для экранированного кабеля.

• Ш – разновидность контактов: «розетка».

• 5 – обозначение сочетания контактов: 2 контакта диаметром 1,5 мм.

• А – дополнительное обозначение по материалу изолятора.

Электрические и механические параметры

• Количество контактов – 2, диаметр контактов 1,5 мм .

• Сопротивление контакта, как правило, не более 2,5 мОм .

• Максимальная токовая нагрузка на один контакт – до 10 А , суммарно по розетке – до 20 А .

• Амплитудное значение напряжения цепи – до 850 В (постоянный и переменный ток с частотой до 3 МГц).

• Разъём негерметичный, предназначен для климатического исполнения УХЛ (внутреннее и наружное применение при защите от пыли и влаги).

Особенности и применение

Розетка 2РТ16П2ЭШ5‑А используется совместно с ответной вилкой серии 2РТ (типа 2РТ16…Г) и обеспечивает сочленение с экранированным кабелем за счёт экранирующей гайки (исполнение «Э»). Разъём рассчитан на многократное сочленение‑расчленение (до 500 циклов), имеет достаточно высокую механическую стойкость к вибрации и ударам, что позволяет применять его в условиях промышленного и специального оборудования.
