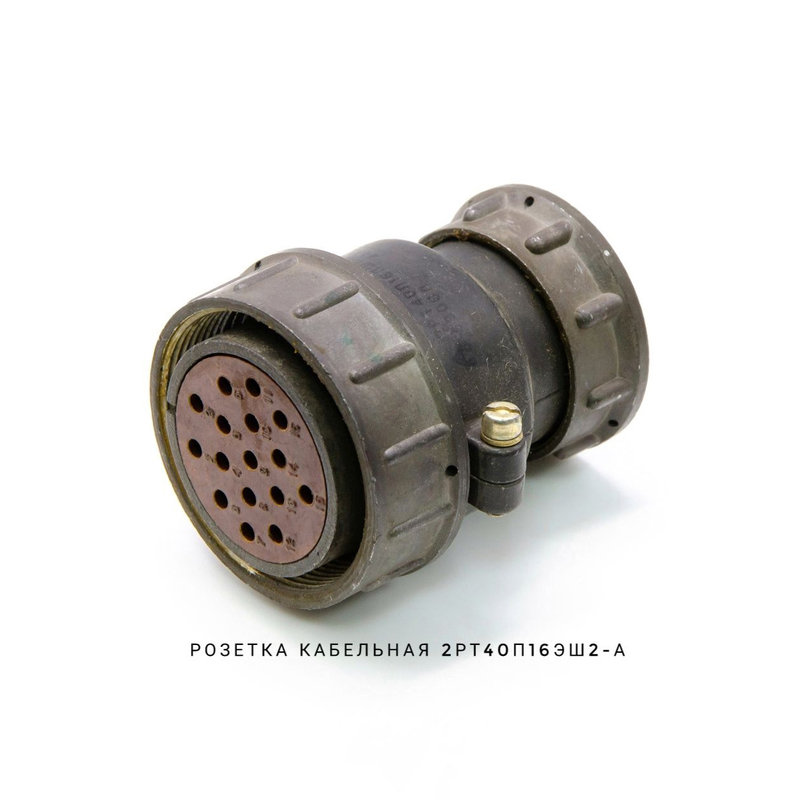

Назначение соединителя 2РТ16П2ЭШ-А «5»

2РТ16П2ЭШ-А «5» — это унифицированный цилиндрический электрический разъём общего назначения из серии 2РТ, предназначенный для работы в радиоэлектронной и электронной аппаратуре, в том числе в достаточно жёстких климатических условиях. Изделие относится к теплостойким разъёмам с металлическим корпусом и применяется как для внутреннего, так и для внешнего монтажа при наличии внешней защиты от пыли и влаги.

Разъём предназначен для коммутации маломощных сигнальных и питающих цепей, где требуется относительно малогабаритное, но надёжное цилиндрическое соединение с экранированием. Исполнение рассчитано на эксплуатацию в составе бортовой и промышленной аппаратуры, включая условия повышенной влажности и температурных перепадов.

Расшифровка условного обозначения

Маркировка 2РТ16П2ЭШ-А «5» описывает конструктивные и климатические особенности изделия:

• 2РТ — тип соединителя, серия цилиндрических разъёмов.
• 16 — условный размер корпуса, габаритный диаметр.
• П — конструктивное исполнение приборной части без патрубка, для крепления непосредственно на панель или корпус.
• 2 — количество контактов: два штыря или два гнезда в зависимости от исполнения «вилка/розетка».
• Э — вид гайки патрубка для экранированного кабеля, то есть экранированный монтаж.
• Ш — климатическое исполнение для работы в условиях повышенной влажности и температурных перепадов.
• 5 — сочетание контактов, в данном случае два контакта диаметром около 1,5 мм.
• А — вариант модификации и исполнения.

Приёмка изделия обозначена как «5», что указывает на соответствующий уровень приёмочных требований, предъявляемых к данной партии или исполнению.

Электрические и эксплуатационные характеристики

Номинальное или максимальное рабочее напряжение на один контакт достигает порядка 700 В амплитудного значения. Токовая нагрузка на один контакт составляет порядка 10 А, что делает разъём пригодным для маломощных сигнальных и питающих цепей.

Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм, что обеспечивает высокую надёжность изоляции при длительной эксплуатации. Контакты обычно имеют серебряное покрытие, которое снижает переходное сопротивление и улучшает стабильность электрического соединения.

Механическая и климатическая стойкость

Соединитель рассчитан на несколько сотен циклов сопряжения и разъединения — до 500 сочленений и расчленений. Минимальная наработка составляет порядка 1000 часов в расчётных режимах. Срок сохраняемости без потери характеристик — не менее 20 лет при хранении в предусмотренных условиях.

Разъём выдерживает вибрацию и механические удары, характерные для бортовой и промышленной аппаратуры. Диапазон частот вибрации и уровень ударных нагрузок нормируются в технических условиях и стандартах на серию 2РТ.

Особенности применения

Конструктивно изделие имеет резьбовое сочленение с фиксацией гайки, что обеспечивает надёжное механическое соединение и сохраняет целостность электрического контакта при вибрационных нагрузках.

Разъёмы 2РТ16П2ЭШ-А применяются в следующих областях:

1. Радиоэлектронная и радиотехническая аппаратура.
2. Промышленные щиты и панели.
3. Системы, где требуется относительно малогабаритный, но достаточно надёжный цилиндрический разъём с экранированием, рассчитанный на два контакта и экранированный кабель.

Благодаря сочетанию металлического корпуса, экранированного монтажа и климатического исполнения Ш, соединитель подходит для работы в составе ответственного оборудования, к которому предъявляются повышенные требования по стойкости к внешним воздействиям.
