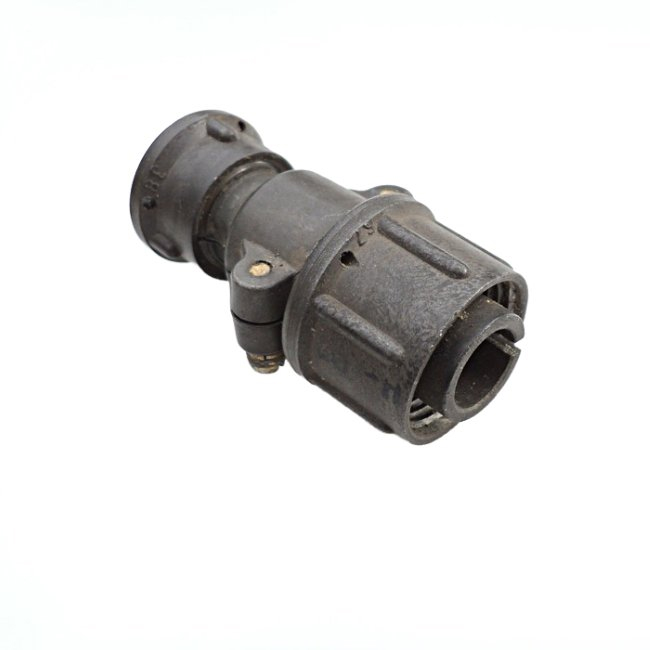

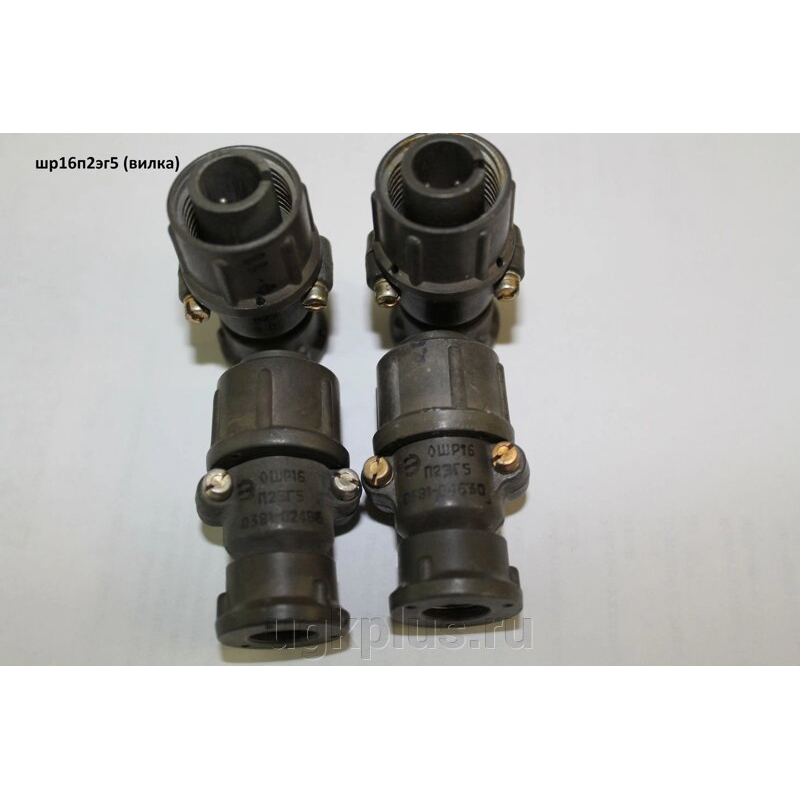

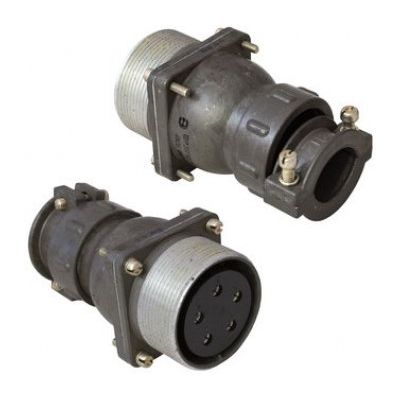

2РТ16П2ЭГ5-А представляет собой кабельную вилку серии 2РТ, предназначенную для соединения экранированных кабелей в электрических цепях промышленного оборудования. Это негерметичный разъём общего назначения для внутреннего и наружного применения (с защитой от пыли и влаги), выполненный в климатическом исполнении УХЛ.

Расшифровка обозначения

Обозначение 2РТ16П2ЭГ5-А расшифровывается следующим образом:

• 2РТ — тип соединителя.

• 16 — условный размер корпуса.

• П — с прямым патрубком.

• 2 — количество контактов.

• Э — для экранированного кабеля.

• Г — вилка (как вид изделия).

• 5 — сочетание контактов (диаметр 1,5 мм).

• А — материал изолятора.

Эта вилка имеет проходной диаметр патрубка около 20 мм и габаритные размеры 52,1×29,5×25,5 мм, что делает её компактной для монтажа в электроаппаратуре.

Технические характеристики

Разъём рассчитан на рабочий ток 10 А на контакт (общая нагрузка до 20 А) и максимальное напряжение до 700–850 В постоянного или переменного тока.

• Диаметр контактов: 1,5 мм, покрытие серебром (иногда никелем).

• Сопротивление контакта: не более 2,5 мОм.

• Сопротивление изоляции: не менее 1000–5000 МОм.

• Метод монтажа: пайка, сочленение — резьбовое.

• Количество циклов соединения/расчленения: 500.

• Наработка: минимум 1000 часов, срок хранения — 15–20 лет.

Условия эксплуатации

Вилка выдерживает широкий диапазон температур от -60°C до +60°C и пониженное давление до 1,3×10⁻⁴ Па.

• Вибрация: синусоидальная 1–1000 Гц, до 100 м/с².

• Удар: одиночный до 10 000 м/с², многократный до 1500 м/с².

• Линейное ускорение: до 2000 м/с².

Такие характеристики обеспечивают надёжность в радиотехнической и промышленной аппаратуре.
