Назначение соединителя

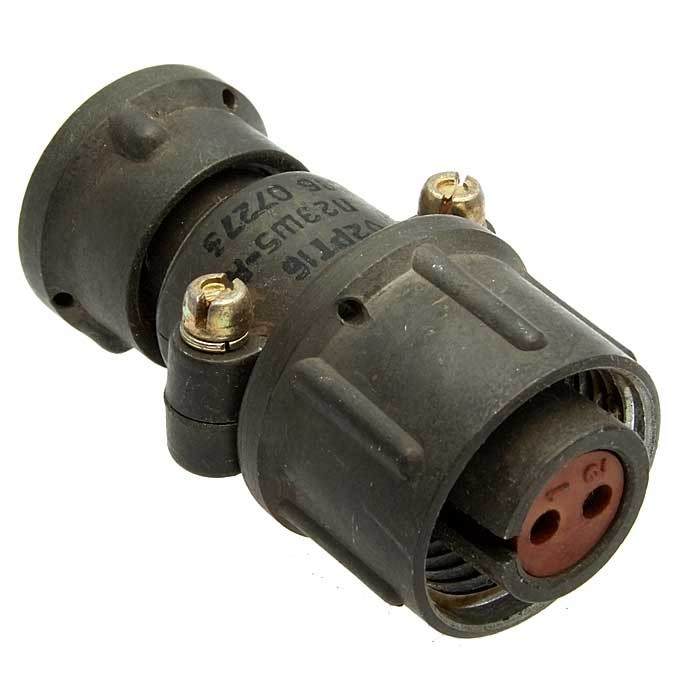

Соединитель 2РТ16П2ЭГ-АН «5» представляет собой цилиндрический низкочастотный электрический соединитель общего назначения из серии 2РТ. Изделие предназначено для обеспечения надёжного электрического подключения в цепях переменного и постоянного тока. Конструктивно оно выполнено в виде розетки приборного или кабельного типа с двумя контактами диаметром 1,5 мм и изготовлено во всеклиматическом исполнении, что допускает эксплуатацию в суровых условиях окружающей среды.

Артикул изделия — 4327, категория — 2РТ16. Приёмка изделия осуществляется по варианту «5», что подтверждает соответствие установленным требованиям для данной категории поставки.

Технические характеристики

Соединитель обеспечивает стабильную работу в составе электрических цепей с высокими нагрузками. Ниже приведены подтверждённые параметры изделия.

• Максимальное рабочее напряжение: до 700 В (амплитудное значение).
• Максимальный ток на контакт: до 20 А.
• Сопротивление контактов: не более 0,0025 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Климатический диапазон эксплуатации: от минус 60 °C до плюс 100 °C.
• Кратковременный нагрев контактов: допускается до плюс 180 °C.
• Минимальная наработка: 1000 часов при 500 циклах сочленения-расчленения.
• Срок хранения: 15 лет.

Механическая и климатическая стойкость

Изделие рассчитано на работу в условиях интенсивных механических воздействий. Соединитель сохраняет работоспособность при вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 100 м/с² (что соответствует 10g).

Устойчивость к одиночным ударам достигает 10000 м/с² (то есть 1000g), к многократным ударам — до 1500 м/с² (то есть 150g). Также изделие выдерживает линейные нагрузки с ускорением до 2000 м/с².

Всеклиматическое исполнение и широкий температурный диапазон позволяют применять соединитель в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и в других сложных условиях.

Расшифровка обозначения

Маркировка соединителя содержит информацию о его конструкции и особенностях исполнения.

1. 2РТ — тип соединителя: цилиндрический теплостойкий.
2. 16 — условный размер корпуса.
3. П2 — приборная часть с двумя контактами.
4. ЭГ — экранированный вариант с контактами типа gull-wing, предназначенными для пайки.
5. АН — модификация исполнения, связанная с улучшенной герметичностью и автоматизированным производством.

Применение

Соединитель 2РТ16П2ЭГ-АН «5» применяется для коммутации электрических цепей в приборах, оборудовании и системах, где требуется устойчивость к вибрации, ударам, широкому диапазону температур и повышенной влажности. Благодаря экранированному исполнению и контактам, предназначенным для пайки, изделие подходит для монтажа в составе ответственных электротехнических сборок.

Приёмка по варианту «5» подтверждает, что соединитель прошёл установленные испытания и может использоваться в изделиях соответствующего класса. Изделие рассчитано на длительный срок службы и хранения, что делает его пригодным как для эксплуатации, так и для комплектования резервного фонда.
