Назначение соединителя 2РТ16П2ЭГ-А «5»

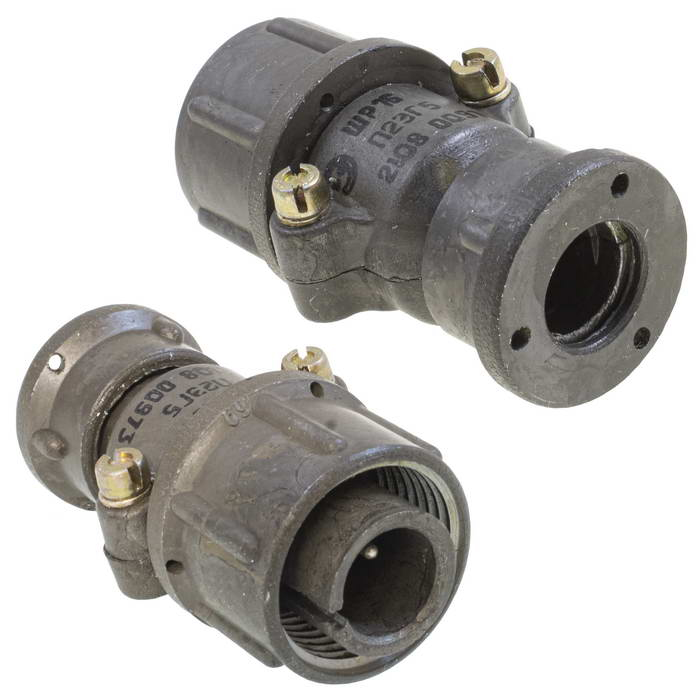

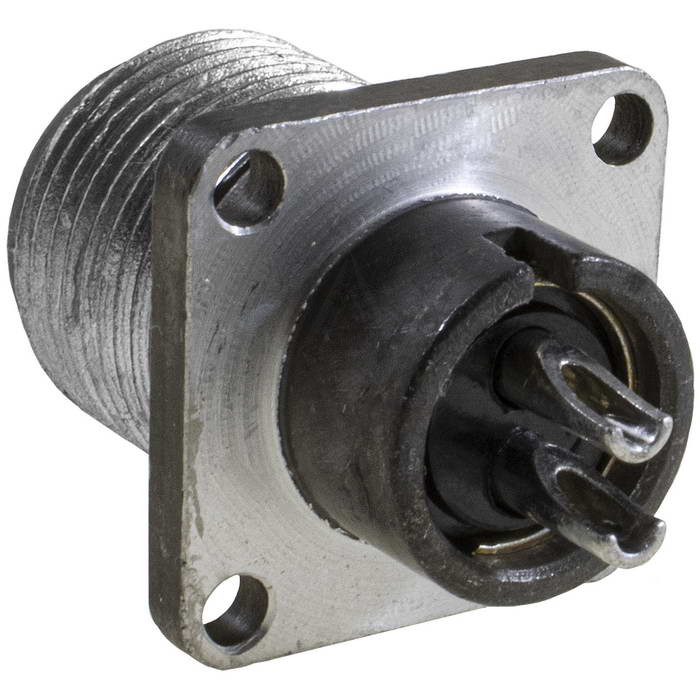

Соединитель 2РТ16П2ЭГ-А «5» (артикул 4326) относится к категории 2РТ16 и представляет собой низкочастотный цилиндрический теплостойкий соединитель общего назначения. Он предназначен для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей постоянного и переменного тока.

Конструкция изделия предусматривает резьбовое соединение частей и внутренний объёмный монтаж методом пайки. Такое исполнение обеспечивает устойчивую работу в составе приборов, блоков и кабельных сборок, а также удобство сборки и обслуживания.

Подтверждённые технические особенности

Соединитель рассчитан на максимальное рабочее напряжение до 700 В (амплитудное значение). Токовая нагрузка на контакт достигает 25 А при диаметре контакта 2,5 мм. Рабочая температура окружающей среды составляет от минус 60 °C до плюс 100 °C, при этом допускается кратковременный нагрев контактов до плюс 180 °C.

Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, сопротивление контактов — около 0,75 мОм. Ресурс изделия включает до 500 циклов сочленений-расчленений и наработку не менее 1000 часов.

• Выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 м/с².
• Устойчив к одиночным ударам до 10000 м/с² и многократным ударам до 1500 м/с².
• Переносит линейные нагрузки до 2000 м/с².
• Работоспособен при пониженном давлении до 1,3·10⁻⁴ Па.
• Климатическое исполнение — УХЛ или всеклиматическое, что допускает внутреннее и наружное применение при защите от пыли и влаги.

Расшифровка обозначения

Маркировка 2РТ16П2ЭГ-А «5» отражает конструктивные и эксплуатационные признаки изделия. Сочетание 2РТ указывает на тип соединителя — цилиндрический нормальных габаритов. Число 16 обозначает условный размер корпуса. Индекс П2 соответствует приборной части без патрубка с двумя контактами. Буквы ЭГ описывают покрытие контактов (серебро или никель) и наличие гайки для фиксации. Литера А указывает на материал изолятора — полимер. Дополнительный индекс «5» связан с приёмкой и подтверждает соответствие установленным требованиям приёмки.

Применение и совместимость

Корпус соединителя металлический с полимерным основанием. Изделие взаимосовместимо с сериями 2РТ, 2РТТ и ШР, что расширяет возможности его использования при замене и комплектовании аппаратуры. Приёмка «5» подтверждает, что соединитель прошёл установленные процедуры контроля и может применяться в ответственных изделиях радиоэлектронной и радиотехнической отрасли.

Благодаря теплостойкости, стойкости к вибрации, ударам и пониженному давлению изделие подходит для эксплуатации в жёстких условиях, включая приборы, работающие в составе наземной, бортовой и другой специальной аппаратуры. Монтаж методом пайки с внутренним объёмным размещением обеспечивает надёжный электрический контакт и механическую прочность соединения.
