Назначение разъёма 2РТ16П2ЭГ «5»

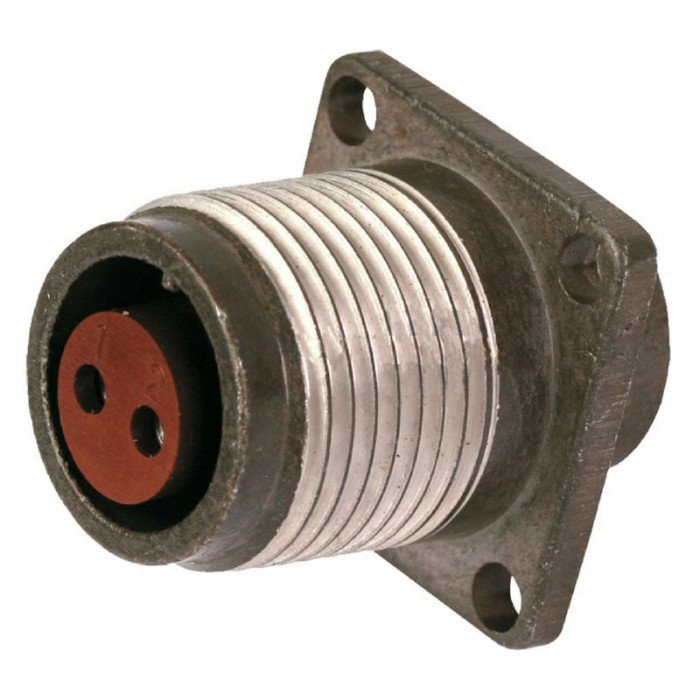

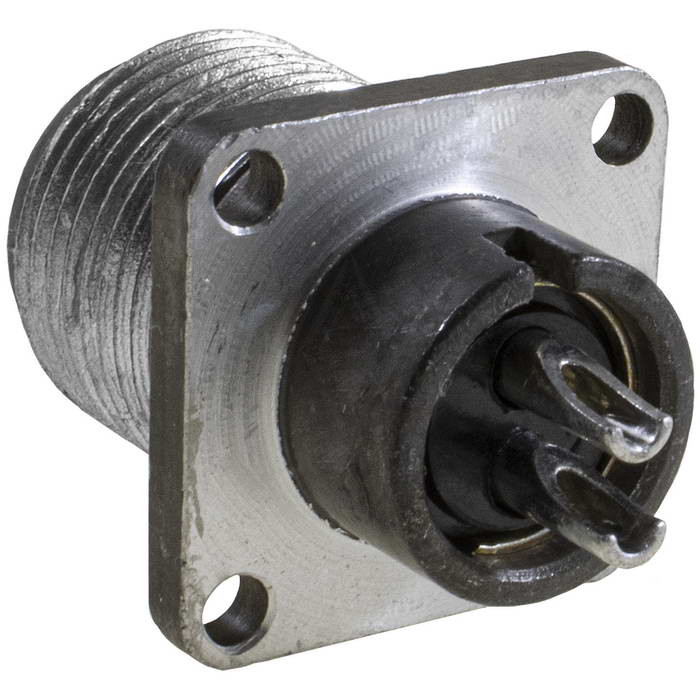

2РТ16П2ЭГ «5» — это розетка приборная (блочная) без патрубка из серии низкочастотных цилиндрических соединителей 2РТ (2РТ-А). Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение при повышенных требованиях к механической прочности и устойчивости к внешним воздействиям.

Разъём применяется в электрических цепях постоянного и переменного тока. Он подходит как для внутренних, так и для наружных установок, включая исполнения с защитой от пыли и влаги. Благодаря своим характеристикам соединитель востребован в военной и промышленной технике, а также в других областях, где условия эксплуатации являются жёсткими.

Конструктивные особенности и совместимость

Розетка оснащена одним контактом диаметром 1,5 мм с серебряным покрытием. Сочленение с ответной частью происходит по резьбе с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает стабильный электрический контакт при вибрационных и ударных нагрузках.

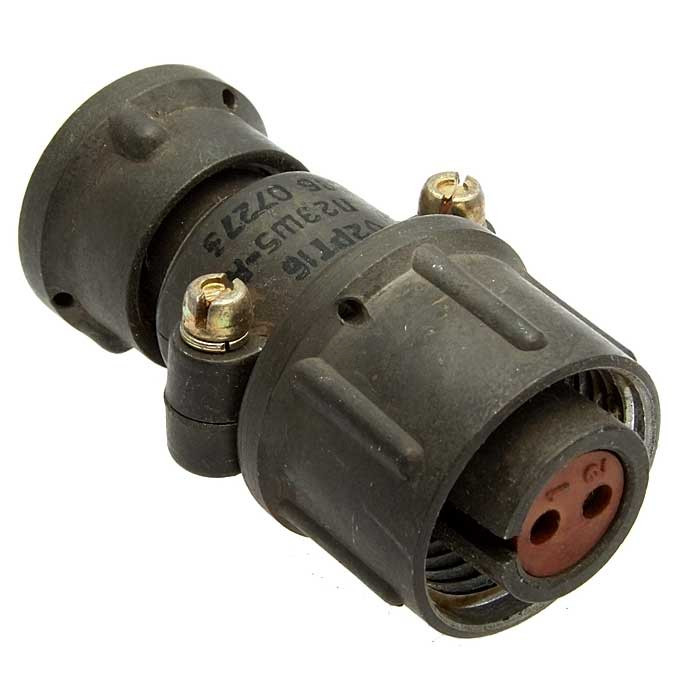

Разъём состоит из вилки и розетки, которые могут быть блочными или кабельными. Изделие взаимосочленяется с соединителями серий ШР и 2РТ-А. Условное обозначение расшифровывается следующим образом:

• 2РТТ или 2РТ16 — тип и размер корпуса;
• П — приборное исполнение;
• 2 — номер контакта и исполнения;
• ЭГ — особенности монтажа.

Климатическое исполнение изделия — всеклиматическое или УХЛ. Приёмка «5» подтверждает соответствие продукции высоким требованиям, предъявляемым к изделиям ответственного назначения.

Технические характеристики

Ниже приведены подтверждённые параметры, определяющие эксплуатационные возможности разъёма 2РТ16П2ЭГ «5».

• Рабочий ток на контакт: до 10 А.
• Максимальное напряжение: от 700 до 850 В.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении до 30 g.
• Удары: до 1000 g.
• Наработка: не менее 1000 часов и не менее 500 циклов соединений.

Применение и условия эксплуатации

Разъём 2РТ16П2ЭГ «5» устанавливается в составе приборных блоков и кабельных сборок радиоэлектронной аппаратуры. Он обеспечивает соединение цепей питания и сигнальных линий там, где требуется стойкость к вибрации, ударам и широкому диапазону температур. Исполнение с приёмкой «5» позволяет применять изделие в ответственных системах, включая военную и промышленную технику.

При монтаже важно учитывать поляризацию корпусов и резьбовое сочленение, что гарантирует правильность подключения и сохранение контакта в условиях повышенных механических нагрузок. Совместимость с сериями ШР и 2РТ-А расширяет область применения и упрощает замену соединителей в уже эксплуатируемом оборудовании.

Таким образом, 2РТ16П2ЭГ «5» представляет собой надёжный приборный разъём, сочетающий высокие электрические параметры, прочную конструкцию и устойчивость к внешним воздействиям, что делает его подходящим для оснащения аппаратуры, работающей в сложных условиях.
