2РТ16П1НШ3-А

Цена:

850 ₽

Технические характеристики

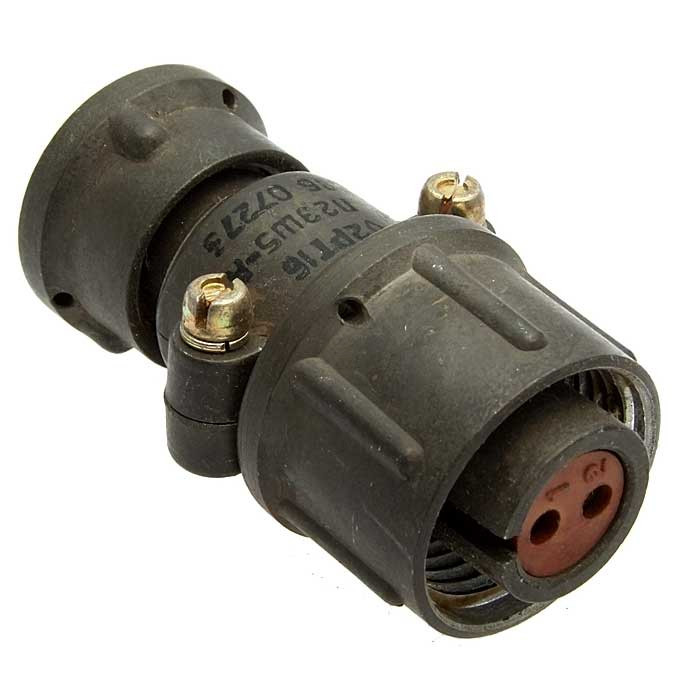

2РТ16П1НШ3-А

2РТ16П1НШ3-А — это вилка приборная блочного типа из серии низкочастотных цилиндрических соединителей 2РТ общего назначения. Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая внутренние и наружные применения при защите от пыли и влаги.

Основные характеристики

Рабочий ток составляет 50 А, максимальное напряжение постоянного тока — до 700 В, диаметр контактов — 3,5 мм с серебряным покрытием и сопротивлением 0,75 мОм. Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм, количество сочленений-расчленений — 500, наработка — минимум 1000 часов.

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C (с учетом перегрева контактов до +180°C), подходит для всеклиматического исполнения УХЛ. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 10 000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.

Конструкция и монтаж

Сочленение резьбовое, монтаж — пайкой без патрубка, габариты — 59,9×53,2×25,5 мм. Используется в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное).

Описание

Назначение

2РТ16П1НШ3-А — это вилка приборная блочного типа из серии низкочастотных цилиндрических соединителей 2РТ общего назначения. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется как во внутренних, так и в наружных условиях эксплуатации, в том числе при необходимости защиты от пыли и влаги.

Вилка относится к категории 2РТ16 и выпускается под артикулом 4313. Производитель в предоставленных данных не указан.

Основные характеристики

Электрические параметры соединителя рассчитаны на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Рабочий ток составляет 50 А, максимальное напряжение постоянного тока — до 700 В, амплитудное значение напряжения переменного тока — до 850 В.

Контактная система выполнена с диаметром контактов 3,5 мм и серебряным покрытием. Сопротивление контактов не превышает 0,75 мОм. Сопротивление изоляции в нормальных условиях составляет не менее 1000–5000 МОм.

Ресурсные показатели изделия:

количество сочленений-расчленений — 500;
наработка — не менее 1000 часов.

Условия эксплуатации

Соединитель относится к всеклиматическому исполнению УХЛ и сохраняет работоспособность в широком диапазоне внешних воздействий. Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия.

Изделие выдерживает следующие механические и климатические нагрузки:

вибрацию в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате;
удары с ускорением до 10 000 метров на секунду в квадрате;
пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Конструкция и монтаж

Сочленение вилки с ответной частью резьбовое, что обеспечивает механическую фиксацию и стабильность электрического контакта при воздействии вибрации и ударов. Монтаж выполняется пайкой, без патрубка.

Габаритные размеры изделия составляют 59,9 на 53,2 на 25,5 мм. Блочный тип исполнения позволяет устанавливать вилку непосредственно на приборных панелях и в составе блоков радиоэлектронной аппаратуры.

Применение

2РТ16П1НШ3-А применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей постоянного и переменного тока. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и пониженному давлению соединитель может использоваться как во внутренних, так и в наружных условиях, включая аппаратуру, работающую в жёстких условиях эксплуатации.

Серебряное покрытие контактов и низкое переходное сопротивление обеспечивают надёжную передачу тока до 50 А, что делает вилку пригодной для силовых и сигнальных цепей в составе серии 2РТ16.
