Назначение

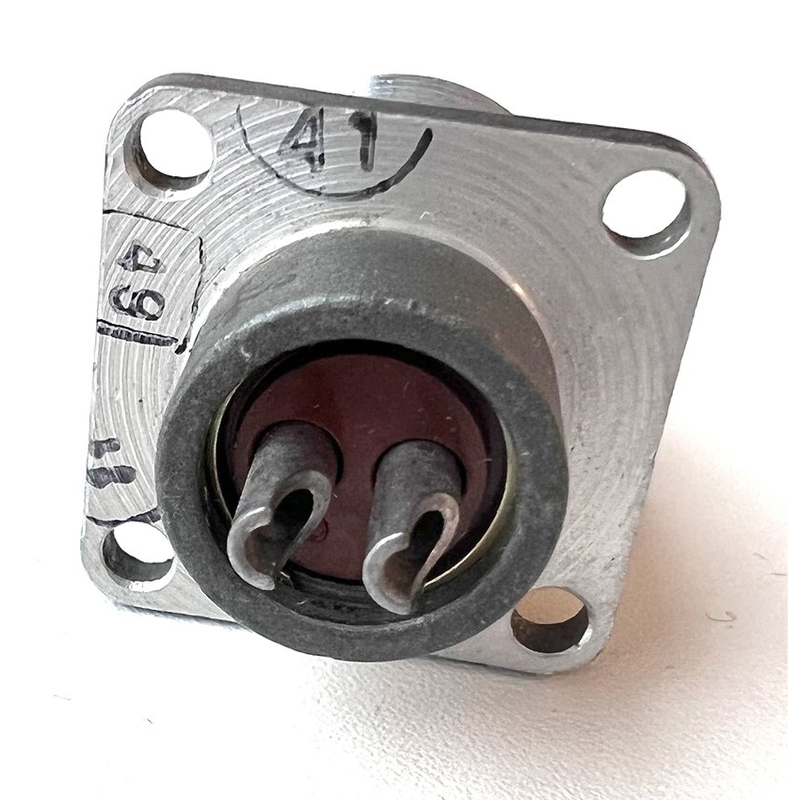

2РТ16П1НГ3А — цилиндрическая низкочастотная блочная (приборная) вилка серии 2РТ общего назначения. Изделие предназначено для работы в цепях повышенных токов и имеет один силовой контакт. Применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Вилка образует разъём в паре с соответствующей розеткой серии 2РТ16. Используется в блоках, шкафах, стойках и силовых модулях, то есть там, где требуется панельный монтаж ответной части и надёжное электрическое соединение силовой цепи.

Расшифровка обозначения

Типовая система обозначений серии 2РТ позволяет однозначно определить основные признаки изделия:

• 2РТ — серия цилиндрических низкочастотных разъёмов.
• 16 — условный размер корпуса (габарит 16).
• П — приборная (блочная) часть, монтаж на панели или шасси.
• 1 — контактный набор: один контакт диаметром 3,5 мм (силовой).
• Н — покрытие контактов никелем (при отсутствии буквы покрытие было бы серебряным).
• Г — буквенный индекс исполнения, как правило относящийся к варианту корпуса или климатическому исполнению; конкретная трактовка приводится в технических условиях.
• 3 — код конструктивного исполнения или варианта крепления в рамках данного ТУ.
• А — дополнительное обозначение по материалу изолятора.

Технические особенности

Для разъёмов 2РТ16 с контактами диаметром 3,5 мм подтверждаются следующие параметры. Количество контактов — один штука, диаметр контакта 3,5 мм. Номинальный рабочий ток достигает 50 ампер на контакт. Максимальное рабочее (амплитудное) напряжение цепи составляет до 700–850 вольт в зависимости от технических условий: для серии 2РТ16 обычно указывают 700 вольт постоянного напряжения и 850 вольт амплитудного. Сопротивление контакта — не более 0,75 миллиома для контакта диаметром 3,5 мм. Сопротивление изоляции — порядка 5000 мегаом в нормальных климатических условиях.

Контакт выполнен штыревым, одиночным, силовым, диаметром 3,5 мм, под пайку. Соединение резьбовое, с накидной гайкой или резьбовым фиксатором, что обеспечивает устойчивость к вибрации и удару. Изолятор — специальное исполнение «А» по техническим условиям, выполненное из теплостойкого изоляционного материала. Разъём негерметичный, как правило климатического исполнения УХЛ (умеренный и холодный климат). Для серии 2РТ характерна повышенная механическая прочность.

Конструкция и применение

Вилка относится к типу цилиндрических низкочастотных блочных разъёмов и представляет собой приборную часть без кожуха, монтируемую на панель или корпус. Такое исполнение удобно для установки в блоках, шкафах, стойках и силовых модулях, где требуется вывод силовой цепи на переднюю или заднюю панель устройства.

Применение изделия целесообразно в цепях повышенных токов радиоэлектронной и радиотехнической аппаратуры. Благодаря одному силовому контакту диаметром 3,5 мм и допустимому току до 50 ампер вилка подходит для коммутации силовых линий питания и цепей с повышенной токовой нагрузкой. Резьбовой фиксатор соединения снижает риск самопроизвольного разъединения при вибрации и ударах, что важно для аппаратуры, работающей в сложных механических условиях.

Для получения полноценного разъёма вилку 2РТ16П1НГ3А применяют в паре с ответной розеткой серии 2РТ16 с соответствующим контактным набором. Конкретные требования к монтажу, допустимым режимам и условиям эксплуатации определяются техническими условиями на изделие.

Основные параметры

• Тип изделия: цилиндрическая низкочастотная блочная (приборная) вилка серии 2РТ.
• Артикул: 4312.
• Категория: 2РТ16.
• Количество контактов: один, диаметр 3,5 мм, штыревой, силовой, под пайку.
• Номинальный рабочий ток: до 50 ампер на контакт.
• Максимальное рабочее напряжение цепи: до 700 вольт постоянного и 850 вольт амплитудного (в зависимости от ТУ).
• Сопротивление контакта: не более 0,75 миллиома.
• Сопротивление изоляции: порядка 5000 мегаом в нормальных климатических условиях.
• Соединение: резьбовое, с накидной гайкой или резьбовым фиксатором.
• Изолятор: специальное исполнение «А» по ТУ, теплостойкий материал.
• Монтаж: на панель или корпус, без кожуха.
• Климатическое исполнение: негерметичное, как правило УХЛ.
