Назначение соединителя 2РТ16П1НГ3-А

2РТ16П1НГ3-А — это электрический цилиндрический низкочастотный соединитель общего назначения, выпускаемый в виде кабельной вилки. Изделие предназначено для надежного соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в радиоэлектронной и радиотехнической аппаратуре. Соединитель обеспечивает коммутацию цепей в составе различных устройств, где требуется стабильный электрический контакт и возможность многократного сочленения и расчленения.

Подтверждённые технические характеристики

Основные электрические и эксплуатационные параметры соединителя 2РТ16П1НГ3-А подтверждаются следующими данными.

• Рабочий ток — до 50 А.
• Максимальное напряжение постоянного тока — не более 700 В.
• Амплитудное значение напряжения переменного тока — до 850 В.
• Диаметр контактов — 3,5 мм.
• Максимальная рабочая частота — до 3 МГц.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.
• Покрытие контактов — серебро.

Перечисленные параметры определяют область применения изделия и допустимые режимы его работы в составе аппаратуры.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель относится к всеклиматическому исполнению с индексом «В». Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², а также механические удары — одиночные с ускорением до 10000 м/с². Изделие работоспособно при пониженном давлении 1,3·10⁻⁴ Па, при влажности 98 % и температуре +40 °C, а также в интервале температур от минус 60 до плюс 100 °C. Такие характеристики позволяют использовать соединитель в жестких условиях эксплуатации.

Конструкция и применение

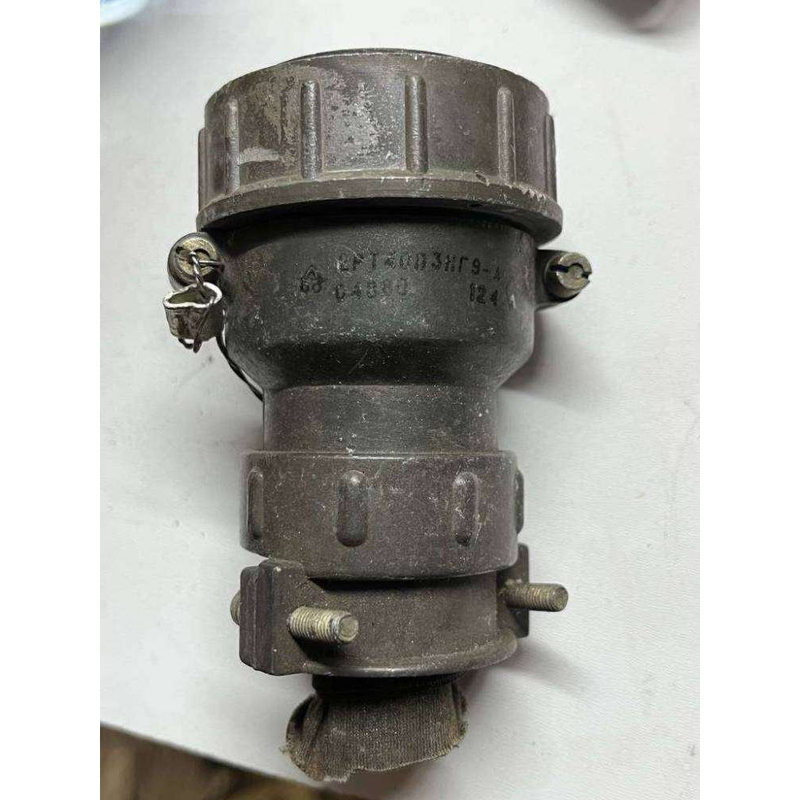

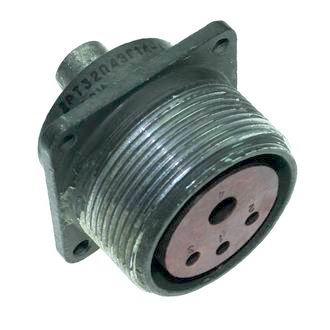

Конструктивно 2РТ16П1НГ3-А выполнен с прямым патрубком, резьбовой фиксацией и внутренним монтажом методом пайки. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление. Соединитель совместим с изделиями серий 2РТТ, ШР и 2РТ-А.

Применяется во всех видах электро- и радиоаппаратуры, где требуются цилиндрические низкочастотные соединения с указанными электрическими и эксплуатационными параметрами. Изделие подходит для использования в составе кабельных сборок, блоков и узлов, работающих в условиях вибрации, ударов, повышенной влажности и широкого диапазона температур.

Ключевые особенности

1. Кабельная вилка общего назначения для низкочастотных цепей.
2. Рабочий ток до 50 А и напряжение до 700 В постоянного тока.
3. Диаметр контактов 3,5 мм и рабочая частота до 3 МГц.
4. Всеклиматическое исполнение с индексом «В».
5. Серебряное покрытие контактов и пайка при монтаже.
6. Совместимость с сериями 2РТТ, ШР и 2РТ-А.

Соединитель 2РТ16П1НГ3-А сочетает высокие электрические параметры, механическую прочность и устойчивость к климатическим воздействиям, что делает его пригодным для ответственных применений в радиоэлектронной и радиотехнической аппаратуре.
