Назначение

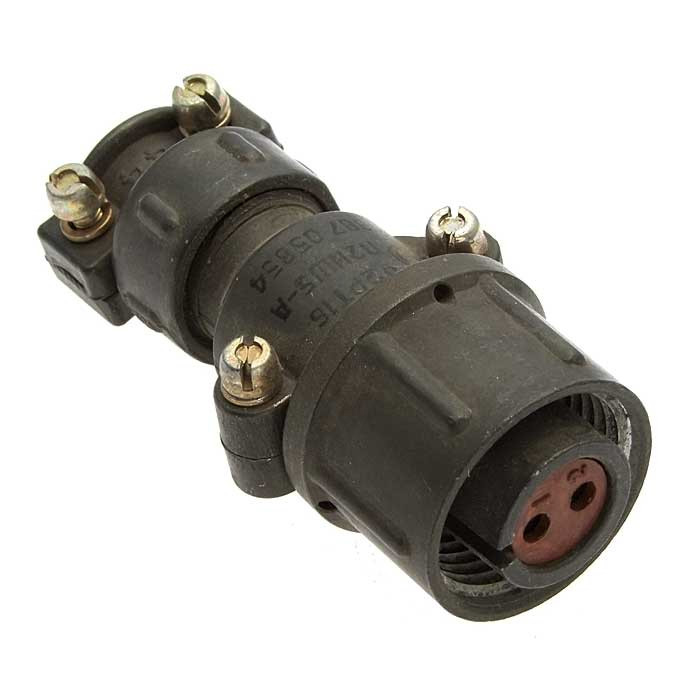

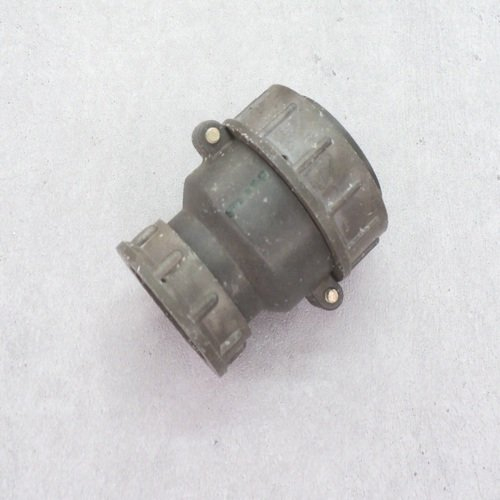

2РТ16П1ЭШ3-А представляет собой приборную вилку цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре. Основная функция вилки — соединение и разъединение электрических цепей проводов, кабелей или блоков в различных электро- и радиоустройствах.

Соединитель относится к категории изделий общего назначения и может применяться как для внутреннего, так и для наружного использования. При наружной эксплуатации требуется защита от пыли и влаги. Изделие рассчитано на работу в составе ответных частей соединителя серии 2РТ16.

Подтверждённые технические особенности

Электрические и механические параметры вилки обеспечивают её применение в цепях с повышенными требованиями к надёжности контакта и стойкости к внешним воздействиям.

• Рабочий ток достигает 50 ампер.
• Максимальное напряжение постоянного тока — до 700 вольт.
• Диаметр контактов составляет 3,5 миллиметра, покрытие контактов — серебряное.
• Сопротивление контактов — 0,75 миллиома.
• Сопротивление изоляции в нормальных условиях — не менее 1000 мегом.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 20 лет.
• Габаритные размеры — 42 на 25 на 25 миллиметров.
• Монтаж осуществляется пайкой с резьбовым соединением.

Условия эксплуатации

Вилка 2РТ16П1ЭШ3-А сохраняет работоспособность в расширенном диапазоне температур и при воздействии механических нагрузок. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. При этом допускается перегрев контактов до плюс 180 градусов Цельсия.

Изделие работоспособно при пониженном атмосферном давлении — 1,3 на 10 в минус четвёртой степени паскаля. Климатическое исполнение — УХЛ.

Механическая стойкость

• Синусоидальная вибрация в диапазоне от 1 до 1000 герц при ускорении 100 метров на секунду в квадрате.
• Удар одиночного действия с ускорением 10 000 метров на секунду в квадрате.
• Многократный удар с ускорением 1500 метров на секунду в квадрате.
• Линейная нагрузка с ускорением 2000 метров на секунду в квадрате.

Применение

Вилка применяется в составе цилиндрических низкочастотных соединителей для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она подходит для соединения и разъединения проводов, кабелей и блоков в различных электро- и радиоустройствах. Благодаря стойкости к вибрации, ударам и линейным нагрузкам изделие может использоваться в составе аппаратуры, работающей в жёстких механических условиях.

Монтаж вилки выполняется пайкой с резьбовым соединением, что обеспечивает надёжную фиксацию и стабильный электрический контакт. Расширенный температурный диапазон и климатическое исполнение УХЛ допускают эксплуатацию изделия как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.
