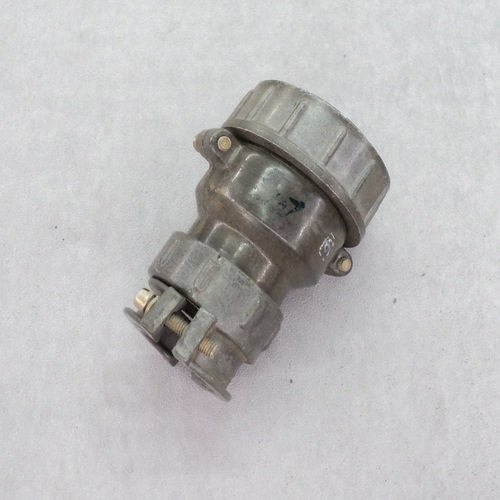

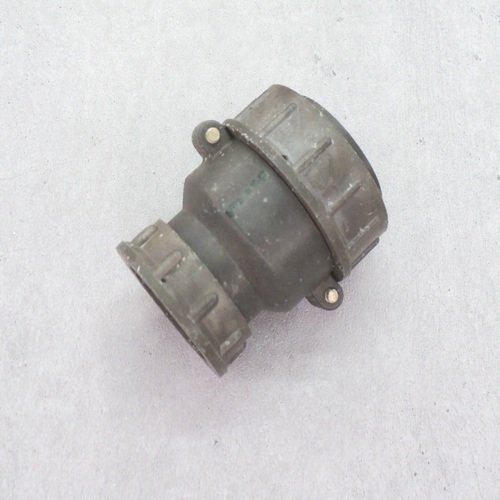

2РТ16П1ЭГ3-А представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии 2РТ общего назначения.

Назначение

Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая приборы с высокими требованиями к надежности. Используется для работы с постоянным и переменным током в цепях напряжением до 700–850 В (амплитудное значение).

Основные характеристики

Рабочий ток на контакт достигает 50 А, диаметр контактов — 3,5 мм с серебряным покрытием и сопротивлением не более 0,75 мОм. Сопротивление изоляции — не менее 1000–5000 МОм, количество сочленений-расчленений — 500, наработка — минимум 1000 часов.

Конструкция

Вилка имеет прямой патрубок, резьбовое сочленение и монтаж методом пайки, габариты — 59,9×53,2×25,5 мм. Климатическое исполнение УХЛ позволяет внутреннюю и наружную установку (с защитой от пыли и влаги).

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C (с перегревом контактов до +180°C), пониженное давление до 1,3·10⁻⁴ Па. Выдерживает вибрацию (1–1000 Гц, 100 м/с²), удары (до 10 000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Срок сохраняемости — не менее 20 лет.
