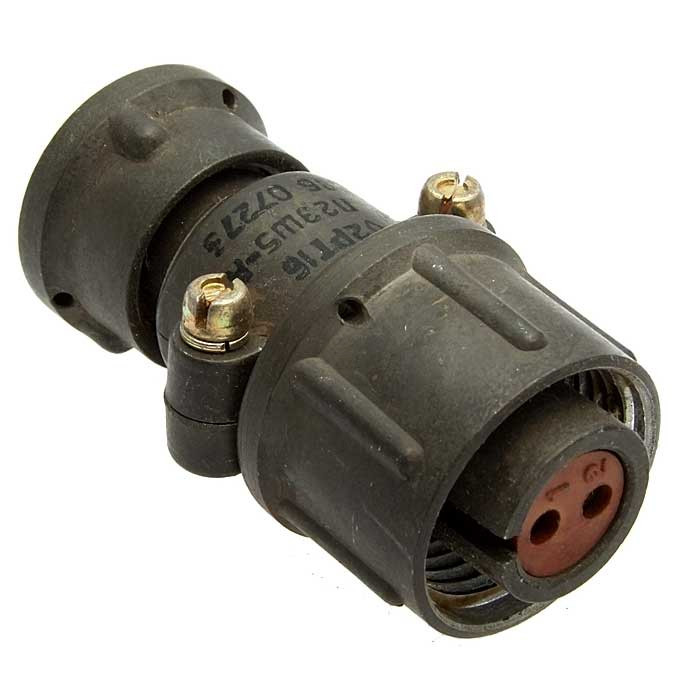

Назначение соединителя 2РТ16КУ1НШ3-А

2РТ16КУ1НШ3-А — низкочастотный цилиндрический электрический соединитель серии 2РТ отечественного производства. Он предназначен для надежного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для подключения проводов, кабелей, узлов и блоков, в том числе в условиях пониженного давления.

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Такие параметры позволяют использовать его в составе силовых и сигнальных цепей низкочастотного диапазона.

Подтверждённые технические характеристики

• Рабочий ток на контакт: 20–25 А в зависимости от конфигурации.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Рабочая температура: от -60 °C до +100 °C.
• Кратковременный нагрев контактов: до +180 °C.
• Вибрация: диапазон 1–5000 Гц, ускорение до 300 м/с².
• Удары: одиночные с ускорением до 10000 м/с².
• Повышенная влажность: до 98 % при температуре +40 °C.
• Пониженное давление: до 1,3·10⁻⁴ Па.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Срок хранения: до 15–20 лет.

Расшифровка обозначения исполнения

Маркировка 2РТ16КУ1НШ3-А содержит сведения о конструкции изделия. Это кабельная розетка: индекс КУ обозначает кабельный вариант исполнения. Буква У указывает на угловой патрубок. Сочетание НШ соответствует неэкранированному кабелю. Индекс 1Н означает один контакт. Буква А в конце обозначает всеклиматическое исполнение.

Конструкция и особенности монтажа

Соединитель состоит из вилки и розетки. Фиксация сочленения резьбовая, поляризация одношпоночная — это предотвращает неправильное подключение и повышает надежность эксплуатации. Монтаж выполняется пайкой внутренним объемным способом.

В комплект поставки входят резиновые кожухи для пылебрызгозащиты. Конструкция допускает внутренний и наружный монтаж с защитой от пыли и влаги. Вибрационные, ударные и климатические нагрузки, указанные выше, подтверждают пригодность соединителя для работы в жестких условиях.

Применение и условия эксплуатации

2РТ16КУ1НШ3-А используется в электро- и радиоаппаратуре для подключения проводов, кабелей, узлов и блоков. Он подходит как для внутреннего, так и для наружного монтажа. Благодаря всеклиматическому исполнению и стойкости к влаге, вибрации и ударам соединитель может применяться в составе аппаратуры, работающей при пониженном давлении, в том числе до 1,3·10⁻⁴ Па.

Изделие обеспечивает надежное соединение и разъединение цепей при частоте до 3 МГц и напряжении до 850 В, что делает его востребованным в низкочастотной радиоэлектронной и радиотехнической аппаратуре. Комплектация резиновыми кожухами и одношпоночная поляризация упрощают монтаж и повышают безопасность эксплуатации.
