Назначение изделия

2РТ12У1НШ2-А — кабельная розетка из серии соединителей ШР (2РТ), предназначенная для монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется во внутреннем и наружном (при защите от пыли и влаги) исполнении в климатическом исполнении УХЛ, в радиоэлектронной и радиотехнической аппаратуре.

Соединители этой серии взаимосочленяемы с разъёмами ШР, 2РТ-А, 2РТТ и ШРГ. Ответной частью для данной розетки служит вилка приборная ШР12П1ЭШ2.

Расшифровка обозначения

• 2РТ — тип соединителя.
• 12 — условный размер корпуса.
• У — угловой патрубок.
• 1 — количество контактов.
• Н — гайка для неэкранированного кабеля.
• Ш — розетка.
• 2 — один контакт диаметром 2,5 мм.
• А — материал изолятора.
• Н — покрытие контактов никелем (без буквы — серебро).

Технические характеристики

• Количество контактов: 1 шт. (диаметр 2,5 мм).
• Сопротивление контакта: не более 1 мОм.
• Максимальная токовая нагрузка: 35 А (на контакт и общая).
• Сопротивление изоляции: не менее 5000 МОм.
• Напряжение: до 850 В.
• Количество сочленений: 500.
• Рабочая температура: от минус 60 градусов до плюс 60 градусов.
• Вибрация: 1–5000 Гц, до 300 м/с².
• Механический удар: до 5000 м/с² (одиночный).

Особенности монтажа и применения

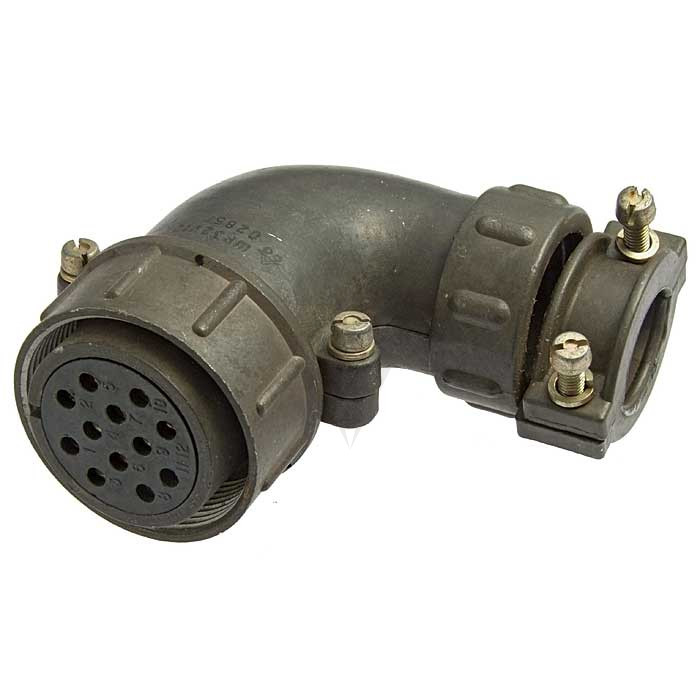

Сочленение резьбовое, поляризация одношпоночная, монтаж выполняется пайкой. Угловой патрубок обеспечивает удобную прокладку неэкранированного кабеля, а гайка надёжно фиксирует его в корпусе. Розетка рассчитана на эксплуатацию в условиях вибрационных и ударных нагрузок, что делает её пригодной для ответственных узлов радиоэлектронной и радиотехнической аппаратуры.

Климатическое исполнение УХЛ допускает работу как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям для применения в ответственных изделиях.

Комплектность и совместимость

Розетка 2РТ12У1НШ2-А совместима с вилкой приборной ШР12П1ЭШ2, а также с соединителями ШР, 2РТ-А, 2РТТ и ШРГ. Покрытие контактов — никель, изолятор выполнен из материала, соответствующего индексу «А». Артикул изделия — 4306, категория — 2РТ12.
