Назначение

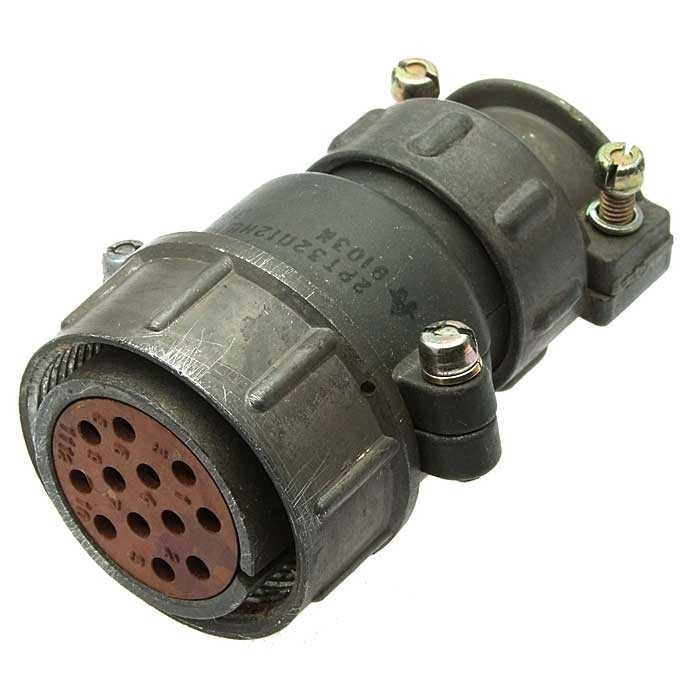

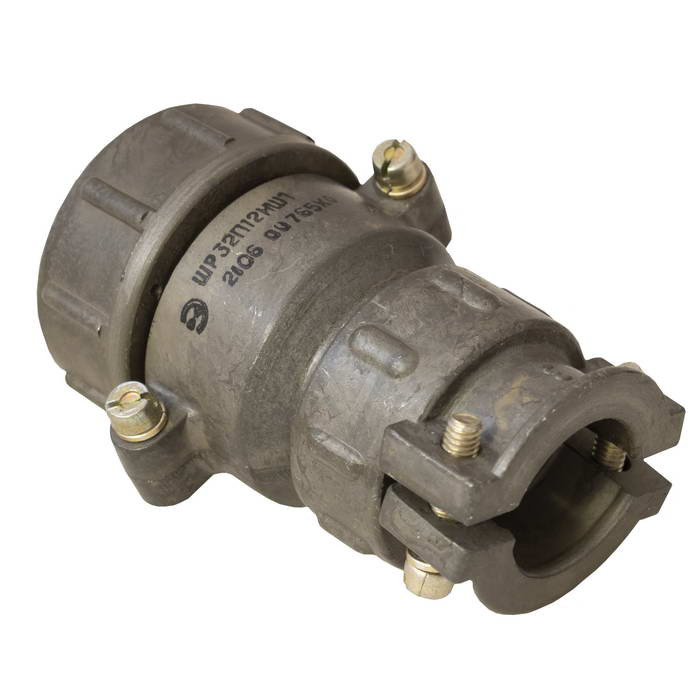

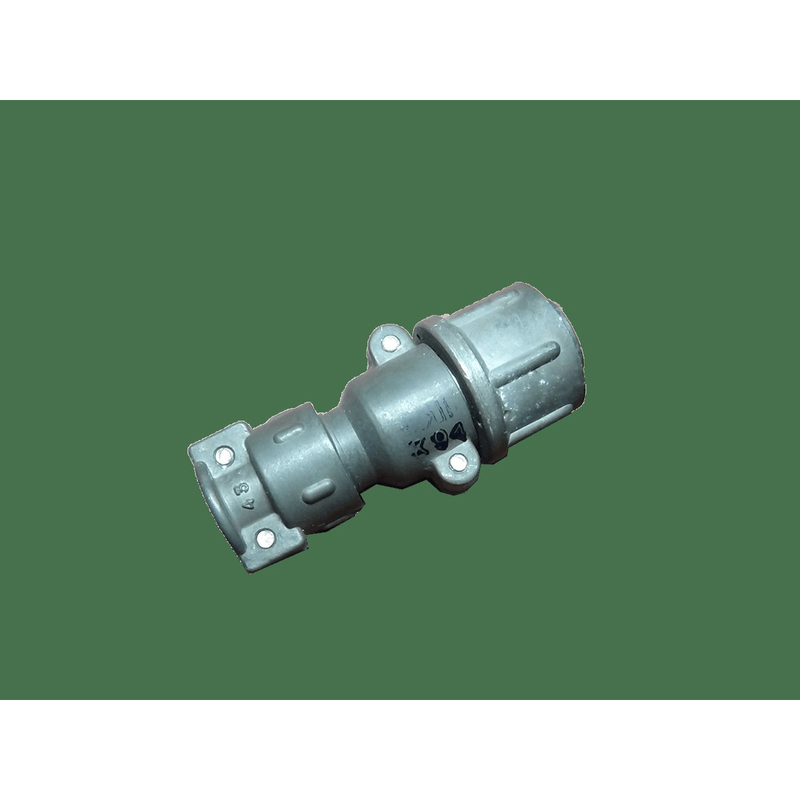

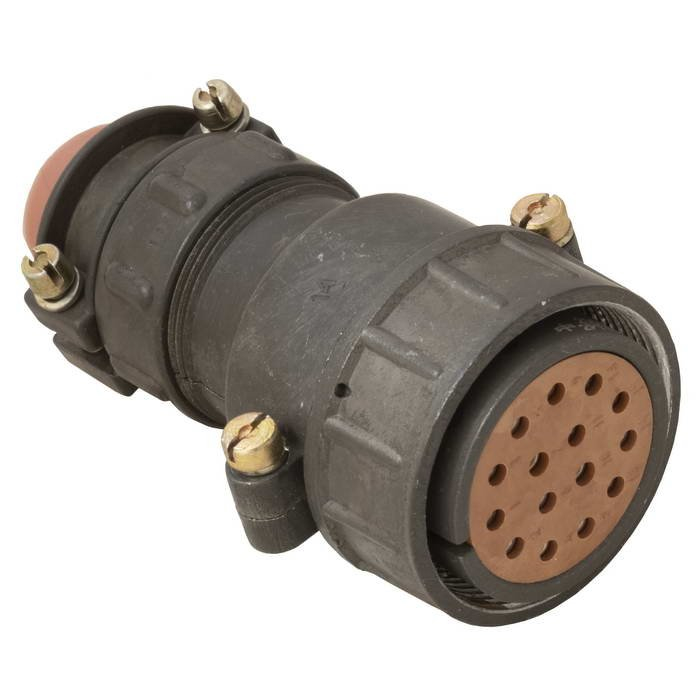

2РТ12У1НШ2-А — это электрический разъём общего назначения, а именно кабельная розетка. Изделие предназначено для работы в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение электрических цепей.

Соединитель применяется в устройствах с повышенными требованиями к стойкости к вибрации и перепадам температур. Розетка рассчитана на эксплуатацию в составе ответственных систем, к которым предъявляются требования по стабильности электрического контакта при механических и климатических воздействиях.

Технические характеристики

Ниже приведены подтверждённые параметры изделия.

• Рабочий ток: 25 А.
• Максимальное напряжение постоянного тока: до 700 В.
• Диаметр контактов: 2,5 мм, покрытие — серебряное.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Габаритные размеры: 53,4 × 51,2 × 21,5 мм.
• Метод монтажа: пайка.
• Сочленение: резьбовое.
• Количество циклов соединения и расчленения: 500.
• Минимальная наработка: 1000 часов.
• Срок хранения: не менее 20 лет.

Условия эксплуатации

Разъём сохраняет работоспособность в широком диапазоне условий.

• Диапазон температур воздуха: от минус 60 °C до плюс 100 °C.
• С учётом перегрева контактов — до плюс 180 °C.
• Пониженное давление: до 1,3 × 10 в минус четвёртой степени Па.
• Вибрация: синусоидальная от 1 до 1000 Гц с ускорением 100 м/с².
• Удар одиночный: до 10 000 м/с².
• Удар многократный: 1500 м/с².
• Линейная нагрузка: 2000 м/с².

Климатическое исполнение

Изделие выпускается в климатическом исполнении УХЛ. Оно подходит для внутреннего и наружного применения при условии защиты от пыли и влаги.

Области применения

Розетка кабельная 2РТ12У1НШ2-А востребована в радиоэлектронной и радиотехнической аппаратуре, где необходимо соединять цепи при воздействии вибрации, ударных нагрузок и перепадов температур.

Благодаря серебряному покрытию контактов и низкому переходному сопротивлению соединитель подходит для цепей с рабочим током до 25 А и напряжением до 700 В постоянного тока. Пайка обеспечивает стабильное электрическое соединение, а резьбовое сочленение — механическую прочность и устойчивость к самоотвинчиванию при вибрации.

Расшифровка обозначения

Маркировка изделия построена по следующему принципу.

1. 2РТ — тип соединителя.
2. 12 — условный размер корпуса.
3. У — угловой патрубок.
4. 1 — один контакт.
5. Н — неэкранированный кабель.
6. Ш2 — шаг контактов.
7. А — материал изолятора.

Артикул изделия — 4305. Категория — 2РТ12. Производитель в предоставленных данных не указан.

Комплектация и особенности

Соединитель поставляется как кабельная розетка. Сведения о дополнительной комплектации в предоставленных данных отсутствуют. Ключевые особенности изделия: серебряное покрытие контактов диаметром 2,5 мм, монтаж пайкой, резьбовое сочленение, ресурс 500 циклов соединения и расчленения, наработка не менее 1000 часов и срок хранения не менее 20 лет.

Высокое сопротивление изоляции не менее 1000 МОм в сочетании с широким температурным диапазоном и стойкостью к вибрации и ударам делает 2РТ12У1НШ2-А подходящим решением для аппаратуры, работающей в жёстких условиях эксплуатации.
