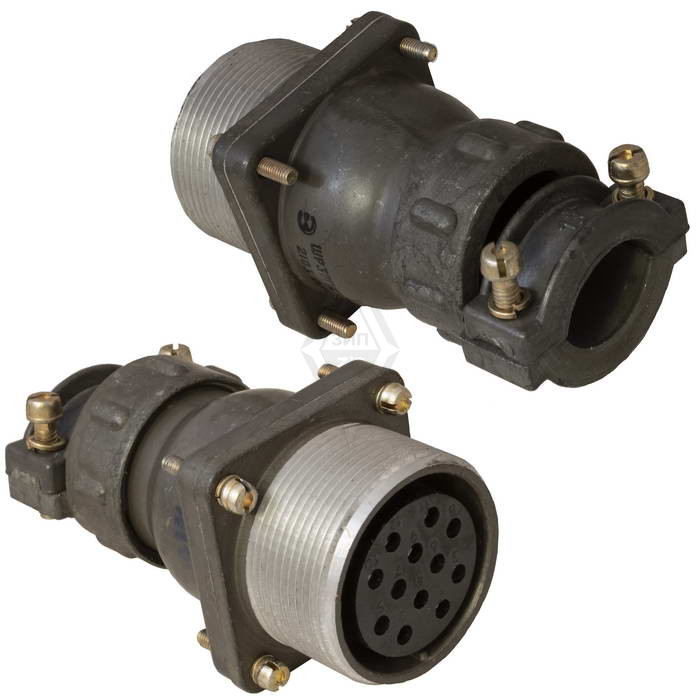

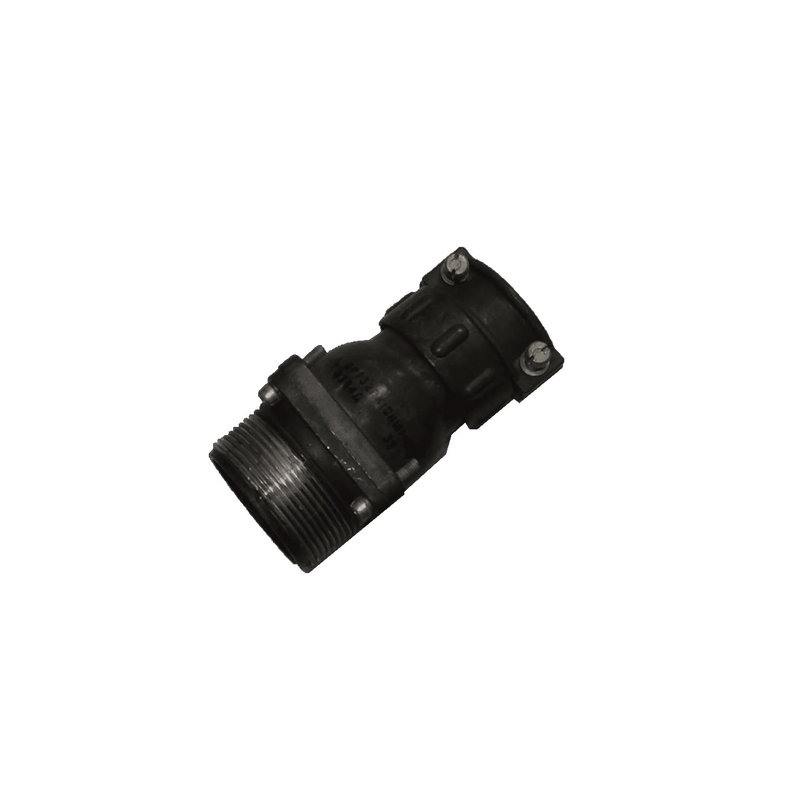

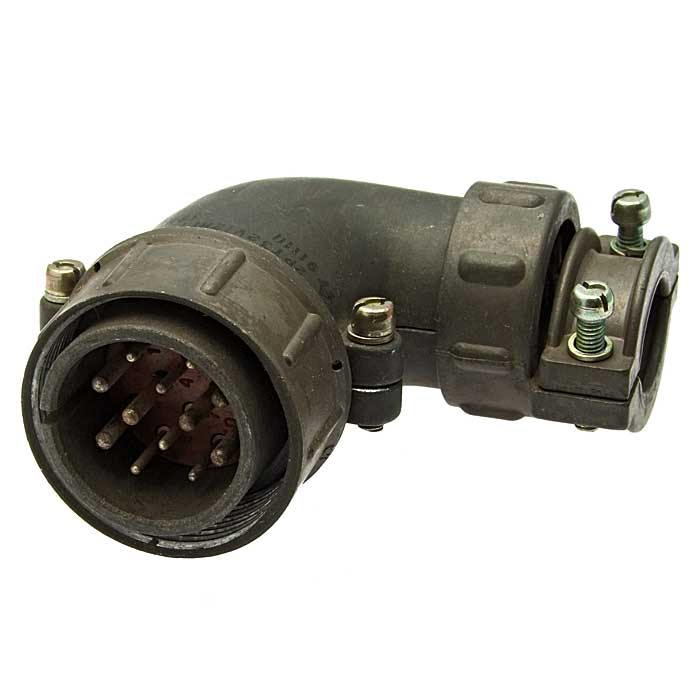

2РТ12У1НГ2-А

Цена:

1850 ₽

Технические характеристики

2РТ12У1НГ2-А

2РТ12У1НГ2-А — это розетка приборная из серии цилиндрических герметичных соединителей общего назначения 2РТ, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре.

Обозначение

Условное обозначение расшифровывается следующим образом: 2РТ — тип соединителя, 12 — условный размер корпуса, У — с угловым патрубком, 1 — количество контактов, Н — для неэкранированного кабеля, Г2 — розетка приборная без патрубка, А — материал изолятора.

Технические характеристики

Рабочий ток составляет 25 А, максимальное напряжение постоянного тока — не более 700 В, диаметр контактов — 2,5 мм с серебряным покрытием и сопротивлением 1 мОм. +1
Сопротивление изоляции — не менее 1000 МОм, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — не менее 20 лет. +1
Сочленение резьбовое, монтаж — пайка, габаритные размеры — около 53,4×51,2×21,5 мм.

Условия эксплуатации

Температура воздуха от -60°C до +100°C (смена до +180°C с учетом перегрева контактов), пониженное давление до 1,3×10^{-4} Па. +1
Выдерживает синусоидальную вибрацию 1–1000 Гц с ускорением 100 м/с², механические удары одиночные до 10 000 м/с² и многократные до 1500 м/с², линейные нагрузки до 2000 м/с². +1
Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги потребителем.

Описание

Назначение и область применения

2РТ12У1НГ2-А — розетка приборная из серии цилиндрических герметичных соединителей общего назначения 2РТ. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение при воздействии повышенных механических и климатических нагрузок.

Розетка относится к категории приборных соединителей, то есть устанавливается непосредственно на корпусе прибора или блока. Благодаря герметичному исполнению она обеспечивает стабильную работу электрических цепей в условиях пониженного давления, широкого диапазона температур и интенсивной вибрации, что делает её пригодной как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги со стороны потребителя.

Расшифровка условного обозначения

Обозначение 2РТ12У1НГ2-А построено по стандартной схеме и несёт полную информацию о конструкции и исполнении изделия:

2РТ — тип соединителя, цилиндрический герметичный соединитель общего назначения;
12 — условный размер корпуса;
У — исполнение с угловым патрубком;
1 — количество контактов;
Н — для неэкранированного кабеля;
Г2 — розетка приборная без патрубка;
А — материал изолятора.

Артикул изделия — 4304. Розетка входит в категорию 2РТ12. Сведения о производителе в карточке товара не указаны.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу с силовыми и сигнальными цепями средней мощности. Рабочий ток составляет 25 А, максимальное напряжение постоянного тока — не более 700 В.

Контактная система выполнена с диаметром контактов 2,5 мм. Контакты имеют серебряное покрытие, сопротивление контакта составляет 1 мОм. Сопротивление изоляции — не менее 1000 МОм.

Ресурсные показатели изделия:

количество сочленений-расчленений — 500;
минимальная наработка — 1000 часов;
срок сохраняемости — не менее 20 лет.

Сочленение резьбовое, что обеспечивает механическую фиксацию и герметичность стыка. Монтаж выполняется пайкой. Габаритные размеры составляют примерно 53,4 на 51,2 на 21,5 мм.

Условия эксплуатации

Розетка рассчитана на работу в жёстких условиях. Температура окружающего воздуха — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при этом допускается кратковременное повышение до плюс 180 градусов Цельсия с учётом перегрева контактов. Пониженное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Изделие выдерживает следующие механические воздействия:

синусоидальную вибрацию в диапазоне от 1 до 1000 Герц с ускорением 100 метров на секунду в квадрате;
одиночные механические удары с ускорением до 10 000 метров на секунду в квадрате;
многократные механические удары с ускорением до 1500 метров на секунду в квадрате;
линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Климатическое исполнение — УХЛ. Соединитель подходит для внутреннего и наружного применения при обеспечении защиты от пыли и влаги потребителем.

Применение и особенности монтажа

Благодаря сочетанию герметичности, широкого температурного диапазона и стойкости к вибрации розетка 2РТ12У1НГ2-А востребована в аппаратуре, работающей в тяжёлых условиях: в радиотехнических комплексах, измерительных приборах, системах питания и управления. Один контакт с рабочим током 25 А позволяет использовать изделие для передачи тока нагрузки без параллельного включения нескольких контактов.

При монтаже следует учитывать, что сочленение резьбовое, а присоединение проводников выполняется пайкой, поэтому при подготовке кабеля необходимо предусмотреть достаточную длину жил и защиту места пайки от механических нагрузок. Розетка приборная без патрубка устанавливается на корпус, а исполнение для неэкранированного кабеля не требует заделки экрана.

Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность параметров при многократных сочленениях в пределах заявленного ресурса 500 циклов. Заявленный срок сохраняемости не менее 20 лет позволяет формировать складской запас изделий без риска потери рабочих свойств.
