Назначение изделия

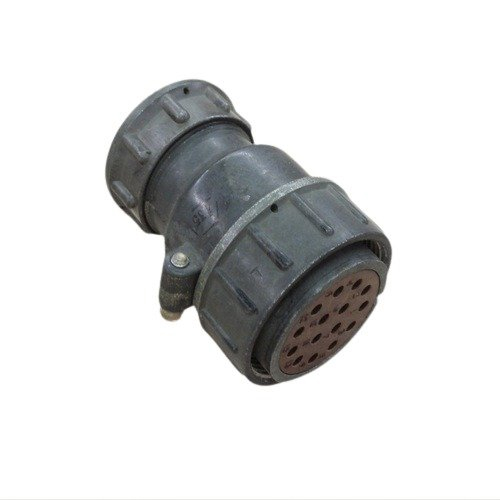

2РТ12У1ЭШ2-А — это кабельная розетка с угловым патрубком, входящая в серию цилиндрических соединителей общего назначения, предназначенных для радиоэлектронной и радиотехнической аппаратуры. Основное назначение изделия — обеспечение надёжного электрического соединения цепей в составе аппаратуры, работающей в условиях повышенных механических и климатических нагрузок.

Розетка применяется как во внутренних, так и в наружных установках при условии защиты от пыли и влаги со стороны потребителя. Климатическое исполнение — УХЛ. Конструкция допускает использование как с экранированными, так и с неэкранированными кабелями, что делает изделие универсальным решением для аппаратуры, где предъявляются повышенные требования к устойчивости к вибрациям и ударам.

Технические характеристики

Электрические и эксплуатационные параметры розетки подтверждаются следующими значениями:

• Рабочий ток — 25 А.
• Максимальное напряжение постоянного тока — до 700 В.
• Диаметр контакта — 2,5 мм, количество контактов — 1, покрытие — серебро, сопротивление контакта — 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений-расчленений — 500 циклов.
• Наработка — не менее 1000 часов.
• Срок хранения — 20 лет.
• Тип сочленения — резьбовое.
• Способ монтажа — пайка.
• Габаритные размеры — 54,1 на 38,6 на 21,5 мм.

Указанные параметры определяют область применения изделия в цепях с относительно высоким рабочим током и напряжением, где требуется стабильность переходного сопротивления и длительный срок службы без обслуживания.

Условия эксплуатации

Розетка рассчитана на работу в широком диапазоне внешних воздействий, что подтверждается следующими данными:

• Диапазон температур окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия; с учётом перегрева контактов допускается работа до плюс 180 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени Паскаля.
• Синусоидальная вибрация — в диапазоне от 1 до 1000 Герц при ускорении до 100 метров на секунду в квадрате.
• Одиночные удары — с ускорением до 10 000 метров на секунду в квадрате.
• Линейные нагрузки — до 2000 метров на секунду в квадрате.

Совокупность этих характеристик позволяет использовать изделие в аппаратуре, эксплуатируемой в тяжёлых условиях: при перепадах температур, вибрациях, ударных и линейных перегрузках, а также в условиях разряжённой атмосферы. Изделие подходит для оснащения ответственных узлов радиоэлектронной и радиотехнической аппаратуры, где необходима высокая механическая прочность и стабильность электрического соединения на протяжении всего срока службы.

Применение и особенности

Благодаря цилиндрической конструкции с угловым патрубком розетка удобна для монтажа в стеснённых условиях, когда требуется отвести кабель под углом к плоскости установки. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и устойчивость к вибрационным воздействиям, а пайка контактов гарантирует стабильное переходное сопротивление.

Серебряное покрытие контакта способствует снижению потерь и повышению долговечности соединения при частых сочленениях. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов делают розетку пригодной как для стационарной, так и для ремонтопригодной аппаратуры. Длительный срок хранения — 20 лет — позволяет формировать запас изделий без риска потери рабочих свойств.

Розетка 2РТ12У1ЭШ2-А применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая блоки и модули, работающие с экранированными и неэкранированными кабелями. Изделие не требует специальных условий хранения и может использоваться в составе комплектов, где предусмотрены наружные установки при обеспечении защиты от пыли и влаги силами потребителя.
