Назначение

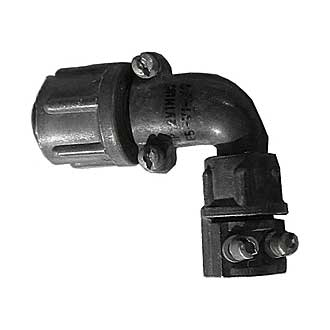

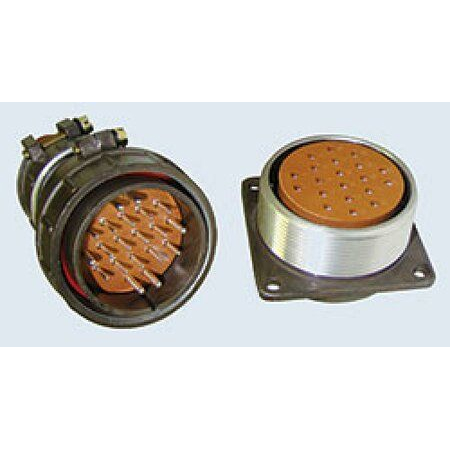

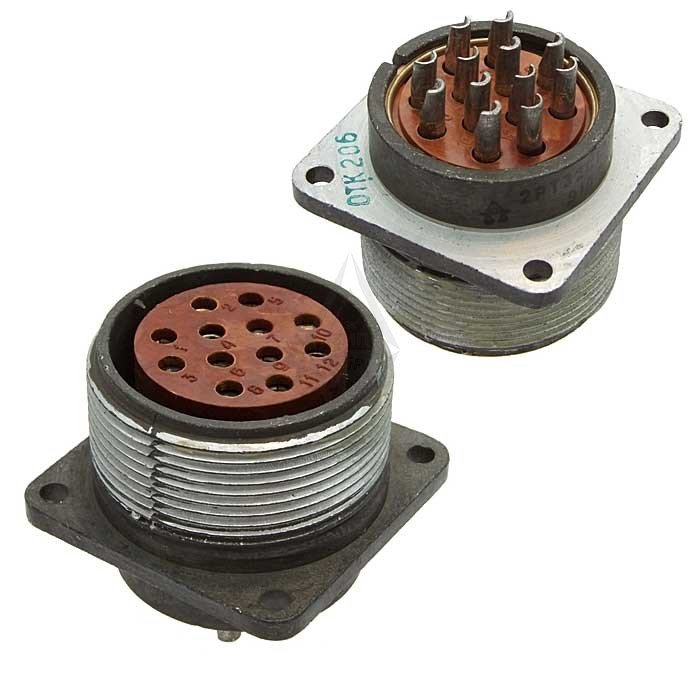

2РТ12У1ЭГ2-А (артикул 4307) — кабельная вилка (разъём) из серии цилиндрических соединителей 2РТ общего назначения. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение кабельных линий с ответными частями. Разъём относится к категории 2РТ12 и выпускается в исполнении, пригодном для эксплуатации как внутри помещений, так и на открытом воздухе.

Конструкция ориентирована на работу в составе ответственных устройств, к которым предъявляются повышенные требования по виброустойчивости, ударопрочности и стабильности контактного сопротивления.Соединитель применяется в тех случаях, когда требуется передача рабочего тока до 25 ампер при напряжении постоянного тока до 700 вольт.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели. Все значения относятся именно к исполнению 2РТ12У1ЭГ2-А.

• Рабочий ток: 25 А.
• Максимальное напряжение постоянного тока: до 700 В.
• Диаметр контактов: 2,5 мм, покрытие — серебряное.
• Сопротивление контакта: 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Число контактов: 1.
• Тип сочленения: резьбовое.
• Метод монтажа: пайка.
• Габаритные размеры: около 53,4 на 51,2 на 21,5 мм (приведены по близким моделям серии).
• Материал изолятора: исполнение «А».

Расшифровка обозначения

Маркировка 2РТ12У1ЭГ2-А читается следующим образом: 2РТ — тип соединителя, 12 — размер корпуса, У — угловой патрубок, 1 — число контактов, ЭГ2 — исполнение, А — материал изолятора. Такая схема обозначения позволяет однозначно определить конструктивные особенности изделия ещё до его установки в аппаратуру.

Конструкция и монтаж

Сочленение вилки с ответной частью выполняется резьбовым способом, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение при вибрации. Электрическое присоединение проводников производится пайкой, что даёт стабильный и долговечный контакт. Угловой патрубок облегчает прокладку кабеля в стеснённых условиях монтажа.

Контактная группа выполнена с серебряным покрытием, что снижает переходное сопротивление и повышает устойчивость к окислению. Изоляционные свойства обеспечивают сопротивление не менее 1000 МОм, что важно для измерительной и радиотехнической аппаратуры.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия; допускается перегрев контактов до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении вплоть до 1,3 на 10 в минус четвёртой степени паскаля.

• Вибрация: диапазон от 1 до 1000 Гц при ускорении до 100 метров на секунду в квадрате.
• Удары: до 10 000 метров на секунду в квадрате.
• Линейные нагрузки: до 2000 метров на секунду в квадрате.
• Климатическое исполнение: УХЛ, допускается внутреннее и наружное применение с защитой от пыли и воды.

Надёжность и ресурс

Ресурс изделия подтверждается следующими показателями: количество циклов сочленения и расчленения — 500, минимальная наработка — 1000 часов, срок хранения — не менее 20 лет. Эти параметры определяют применимость разъёма в аппаратуре длительного использования, включая оборудование, работающее в жёстких климатических и механических условиях.

Указанные характеристики позволяют использовать 2РТ12У1ЭГ2-А в составе радиотехнических комплексов, измерительных стендов и另一ых устройств, где важны стабильность параметров и стойкость к внешним воздействиям.
