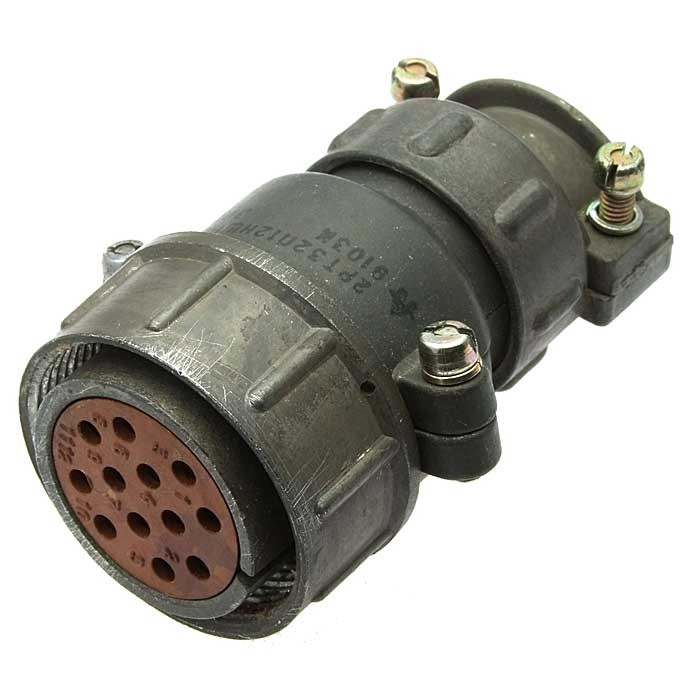

2РТ12П1НШ2-А — это кабельная розетка из серии цилиндрических разъёмов 2РТ(А), предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре. Она негерметичная, подходит для внутреннего и наружного применения (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.

Основные характеристики

Рабочий ток составляет 25 А, максимальное напряжение постоянного тока — до 700 В, диаметр контактов — 2,5 мм с серебряным покрытием. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.

Надёжность и условия эксплуатации

Количество циклов соединения-расчленения достигает 500, минимальная наработка — 1000 часов, срок хранения — не менее 20 лет. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10 000 м/с² одиночные), линейные нагрузки до 2000 м/с² и работает при температурах от -60°C до +60°C, включая пониженное давление до 1,3×10⁻⁴ Па.

Применение

Используется как соединитель общего назначения в приборах, совместима с вилками серии 2РТ. Маркировка указывает на 12 контактов, кабельное исполнение с прямым патрубком и материал изолятора.
