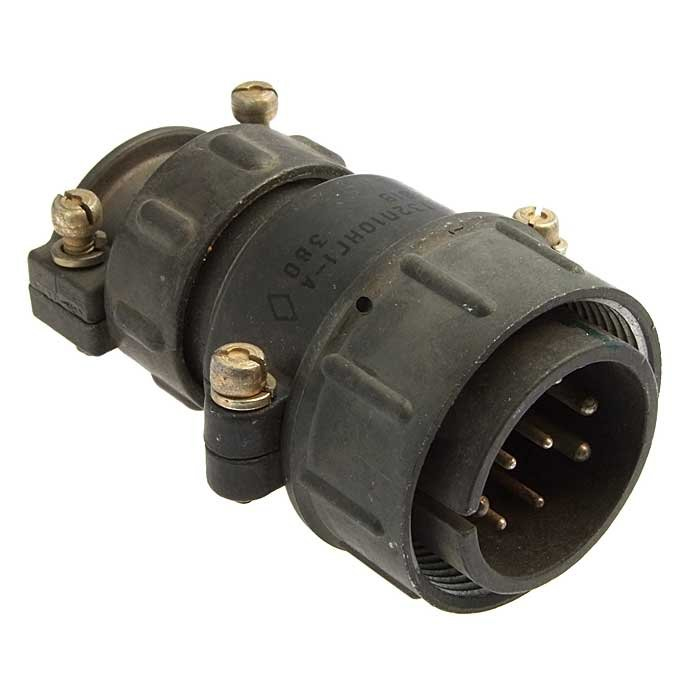

2РТ12П1НГ2-А — это вилка кабельная разъёма серии 2РТ, предназначенная для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она используется как соединитель для неэкранированного кабеля во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Расшифровка обозначения

Модель обозначается следующим образом: 2РТ — тип соединителя, 12 — условный размер корпуса, П — конструкция с прямым патрубком, 1 — один контакт, Н — для неэкранированного кабеля, Г2 — конкретное исполнение кабельной части, А — по материалу изолятора.

Технические характеристики

Рабочий ток составляет 25 А, максимальное напряжение постоянного тока — до 700 В. Диаметр контакта — 2,5 мм с серебряным покрытием, сопротивление контакта — 1 мОм, сопротивление изоляции — не менее 1000 МОм.

Надёжность и условия эксплуатации

Количество циклов сочленения-расчленения — 500, наработка — не менее 1000 часов, срок хранения — 20 лет. Выдерживает вибрацию (1–1000 Гц, 100 м/с²), удары (до 10 000 м/с² одиночные), работает при температурах от -60°C до +100°C и пониженном давлении до 1,3×10⁻⁴ Па.
