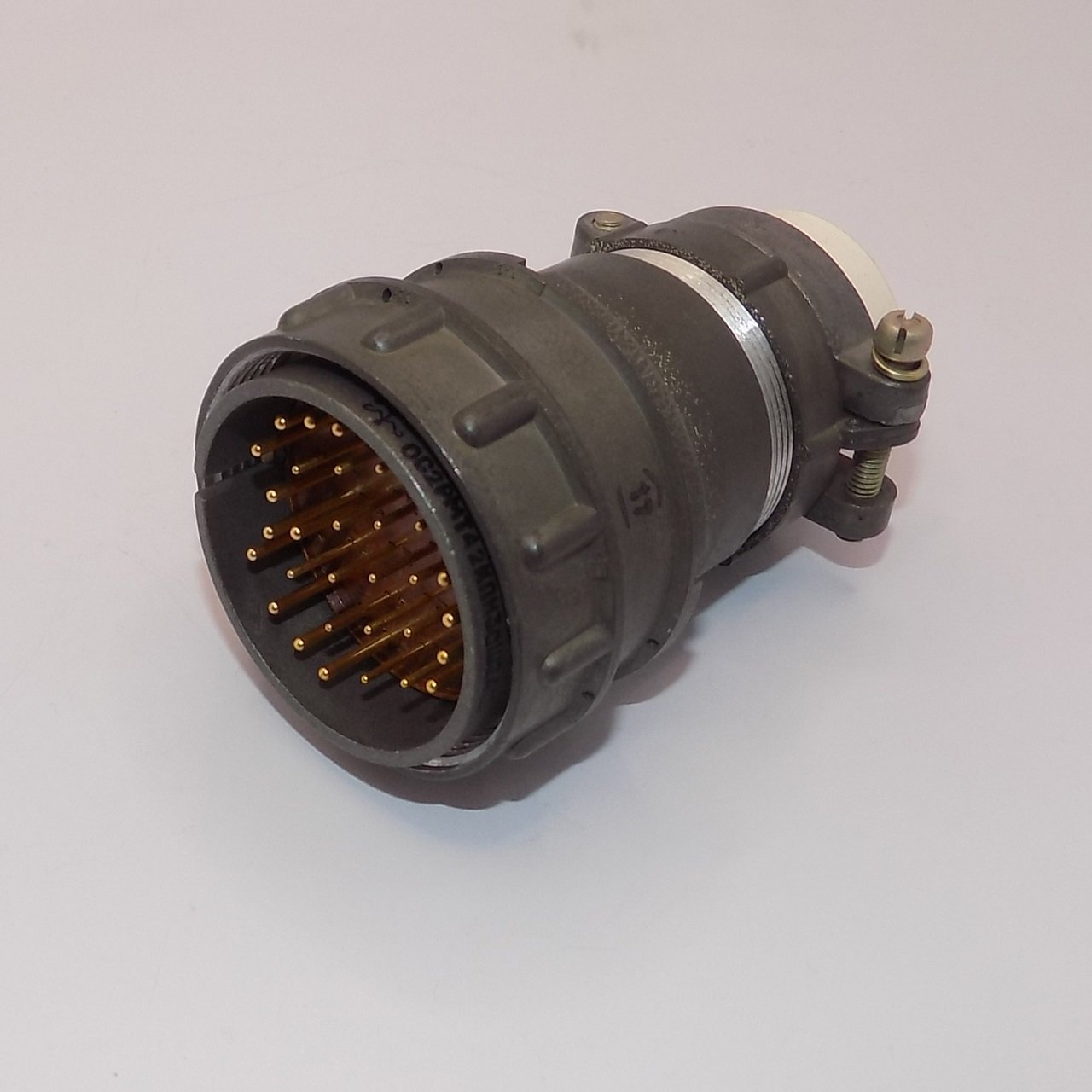

2РМТ42КУН30Ш2В1В

2РМТ42КУН30Ш2В1В — это цилиндрический низкочастотный разъём серии 2РМТ, кабельного исполнения, с 30 контактами и серебряным покрытием контактов. Он применяется в цепях постоянного и переменного тока с частотой до 3 МГц и относится к негерметичным соединителям с резьбовой фиксацией.

Что означает маркировка

Маркировка разбирается так: 2РМТ — тип соединителя; 42 — условный размер корпуса; К — кабельный корпус; У — угловой патрубок; Н — гайка для неэкранированного кабеля; 30 — число контактов; Ш — вилка; 2 — сочетание контактов; В — серебряное покрытие контактов; 1 — цилиндрический контакт; последняя В — всеклиматическое исполнение.

Основные параметры

По данным справочников, для этого разъёма указаны такие характеристики: рабочее напряжение до 560 В, сопротивление изоляции не менее 1000 МОм, ресурс не менее 5000 часов, число сочленений-расчленений 500, рабочая температура от -60 до +100 °C. В одном из описаний также приведены установочные размеры: Dлев — М42×1, D — 30,5 мм, Lmax — 61,5 мм.

Конструктивные особенности

Это кабельная вилка с угловым патрубком, предназначенная для соединения с ответной блочной частью, а не с другой кабельной вилкой. Корпус выполнен из алюминиевого сплава, изолятор — из прессматериала, а контакты имеют серебряное покрытие. Такие разъёмы обычно используют там, где важны надёжность сочленения, виброустойчивость и работа в широком диапазоне температур.

Где применяют

Разъём подходит для промышленной аппаратуры, приборных соединений, кабельных жгутов и других электрических цепей, где нужен многоконтактный круглый разъём с фиксируемым соединением. По сути, это типичный советский/российский промышленный соединитель для сравнительно «тяжёлых» условий эксплуатации.
