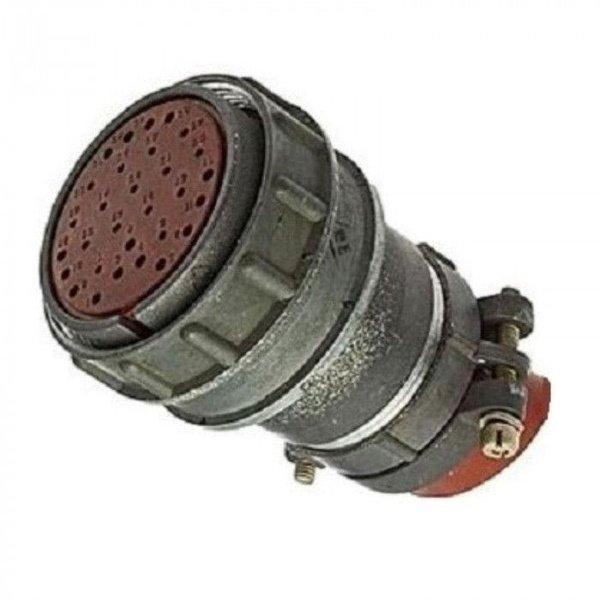

2РМТ42КПН30Г2В1В

2РМТ42КПН30Г2В1В — это цилиндрический низкочастотный кабельный розеточный разъём серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока. Он применяется во внутреннем монтаже и соединяется резьбовым способом.

Основные особенности

• Количество контактов: 30.

• Условный размер корпуса: 42.

• Тип корпуса: кабельный, с прямым патрубком.

• Контакты: гнездовые, извлекаемые.

• Покрытие контактов: серебро.

• Герметичность: не герметичный.

Электрические параметры

Разъём рассчитан на работу при напряжении до 700 В для контактов диаметром 1 мм и до 560 В для контактов диаметром 1,5 мм. Рабочий ток составляет до 4,5 А на контакт 1 мм и до 9 А на контакт 1,5 мм, а суммарный ток на разъём — до 168 А. Также указывают, что он работает на частотах до 3 МГц.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава, а изолятор — из карболита. Для соединителя характерны одношпоночная поляризация корпуса и резьбовая фиксация сочленения. В маркировке «В» обычно указывает на серебряное покрытие контактов.

Эксплуатация

Разъём относится к изделиям для всеклиматического исполнения и рассчитан на эксплуатацию в широком диапазоне условий. Для него указывают ресурс до 500 циклов сочленения-расчленения и рабочий диапазон температур от −60 до +100 °C.
