2РМТ42КПЭ50Ш8В1В

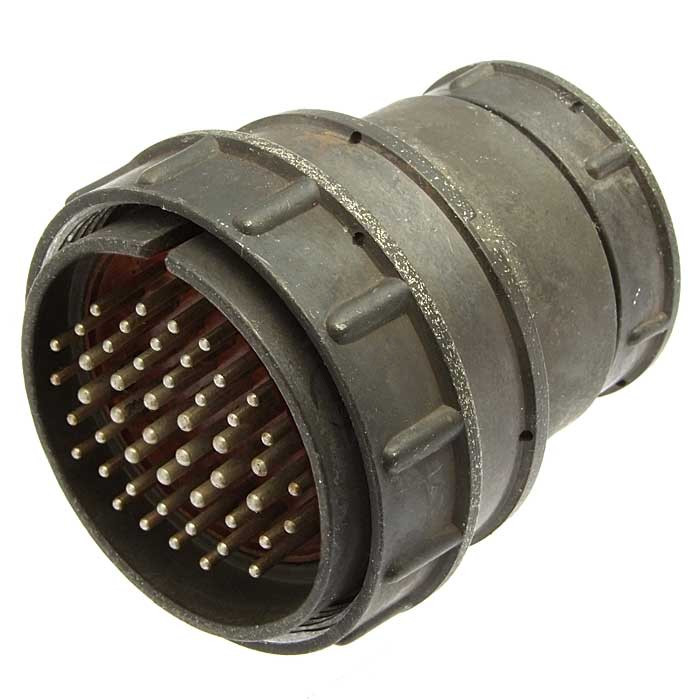

2РМТ42КПЭ50Ш8В1В — это цилиндрический низкочастотный кабельный соединитель серии 2РМТ, рассчитанный на 50 контактов и резьбовое сочленение. По конструкции это вилка для объемного монтажа, с серебряным покрытием контактов и прямым кабельным патрубком; изделие относится к герметичным или всеклиматическим решениям не относится, но рассчитано на тяжелые условия эксплуатации.

Что означает маркировка

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 42 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — гайка для экранированного кабеля.

• 50 — число контактов.

• Ш — вилка.

• 8В1В — исполнение по сочетанию контактов и покрытию; по доступным данным, в похожих обозначениях буква В указывает на серебро на контактах.

Основные характеристики

• Контактов: 50.

• Тип соединения: резьбовой.

• Контакты: штыревые, извлекаемые.

• Материал корпуса: алюминиевый сплав с оксидированием.

• Изолятор: карболит.

• Покрытие контактов: серебро.

• Монтаж: объемный, электрическое соединение пайкой.

Электрические и климатические данные

По аналогичным исполнениями серии 2РМТ указываются рабочее напряжение до 700 В, ток до 4 А на контакт для контактов диаметром 1 мм и до 8 А для контактов 1,5 мм, сопротивление изоляции 5000 МОм и диапазон температур от -60 до +100 °C. Также для серии приводятся ресурс 500 циклов сочленения-расчленения и теплостойкость 100 °C.

Практически важно

Это разъем для промышленной аппаратуры, где нужны прочное механическое соединение, стабильный контакт и возможность работы с экранированным кабелем. Если нужен точный разбор именно индекса 8В1В , можно отдельно сверить его по заводской таблице исполнения, потому что в разных каталогах встречаются близкие обозначения с разной буквенной частью.
